製品詳細
起源の場所: 中国
ブランド名: Rion
証明: CE, ISO,ROHS
モデル番号: HCA726
文書: HCA716 HCA726 FULL TEMPERAT...OR.pdf
支払及び船積みの言葉
最小注文数量: 1
価格: $273.00/Pieces 1-9 Pieces
パッケージの詳細: パッキングのカートン
受渡し時間: 7
支払条件: T/T
供給の能力: 5000/月
通信プロトコル: |
68プロトコル/MODBUS RTUプロトコルオプション |
高い振動抵抗: |
> 100g |
インタフェース: |
TTL / RS232 / RS485 選択可能 |
応答頻度: |
20Hz |
重さ: |
≤150g (1メートルのケーブルを含む) |
電源: |
9〜36V |
範囲: |
±1～±180° |
通信プロトコル: |
68プロトコル/MODBUS RTUプロトコルオプション |
高い振動抵抗: |
> 100g |
インタフェース: |
TTL / RS232 / RS485 選択可能 |
応答頻度: |
20Hz |
重さ: |
≤150g (1メートルのケーブルを含む) |
電源: |
9〜36V |
範囲: |
±1～±180° |
適用する
製造装置に関する注意事項
傾きセンサーをインストールする正しい方法に従ってください,不正なインストールは,測定エラーを引き起こす可能性があります",表面",線"に特別な注意を払って:
1) センサーのマウント表面と測定面は,マウント表面が不均一で,センサが角度誤りを測定する可能性がある場合,しっかりと,平らに,安定的に固定されなければならない.
2) センサー軸と測定軸は平行で,両軸は可能な限り角度を生成しない.
商品の特徴
一般的な説明
HCA716S/HCA726Sは,完全な温度補償,RS485/RS232インターフェース,測定範囲最大±180°のコンパクトな高精度単軸/二軸傾き計である.01° 全スケール精度古代建築物,歴史的壁,産業構造の監視のために安定かつ信頼性の高い傾き測定を提供します.
仕様
| HCA716/726-C1 | 条件 | パラメーター | ユニット | |||||
|---|---|---|---|---|---|---|---|---|
| 測定範囲 | ±10 | ±30 | ±60 | ±90 | ±180 | ° | ||
| 測定軸 | X Y | X Y | X Y | X Y | 垂直X軸 | 軸 | ||
| 決議 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | ° | ||
| 測定精度 | マックス | 室温 | 0.008 | 0.01 | 0.01 | 0.02 | 0.02 | ° |
| RMSE | 室温 | 0.004 | 0.005 | 0.005 | 0.006 | 0.006 | ° | |
| 長期間の安定性 | <0.02 | ° | ||||||
| ゼロ温度係数 | -40~85°C | ±00005 | °/°C | |||||
| 感度温度係数 | -40~85°C | ≤0.01 | %/°C | |||||
| タイムリーパワー | 0.5 | S | ||||||
| 応答頻度 | 20 | Hz | ||||||
| インターフェース | CANオープン | |||||||
| EMC | EN61000とGBT17626に従って | |||||||
| MTBF | ≥98000 時間/時間 | |||||||
| 断熱抵抗 | ≥100M | |||||||
| 衝撃に耐える | 100g@11ms,3軸方向 (半シナウイド) | |||||||
| 振動防止 | 10gms / 10~1000Hz | |||||||
| 保護グレード | IP67 | |||||||
| ケーブル | 標準 1M 長さ / 耐磨 / 油性防止 / 広い温度, シールドケーブル 4 * 0.2mm2 | |||||||
| 体重 | ≤150g (1メートルケーブルを含む) | |||||||
|
決議: 最小の変化値を検出し識別するための測定範囲内のセンサーを指します. マックス:範囲内および複数の角度点における製品の最大の誤差を指します. RMSE:測定値と実物角の間の平方根平均差を表す. 範囲内で,複数回 (16回以上) ゼロ温度漂流係数: センサーのノーマル動作温度範囲内における正常温度に対する表示値の変化率を0度とする. 感度 温度の変動係数: センサーの室温での全スケール表示の温度変化率の割合は,その指定動作温度範囲内にある. |
||||||||
電気接続
| ラインカラー機能 | ブラック | ホワイト | 緑色 | レッド |
|---|---|---|---|---|
|
GND パワーネガティブ |
CAN_L | CAN_H |
DC9~36V パワー・ポジティブ |

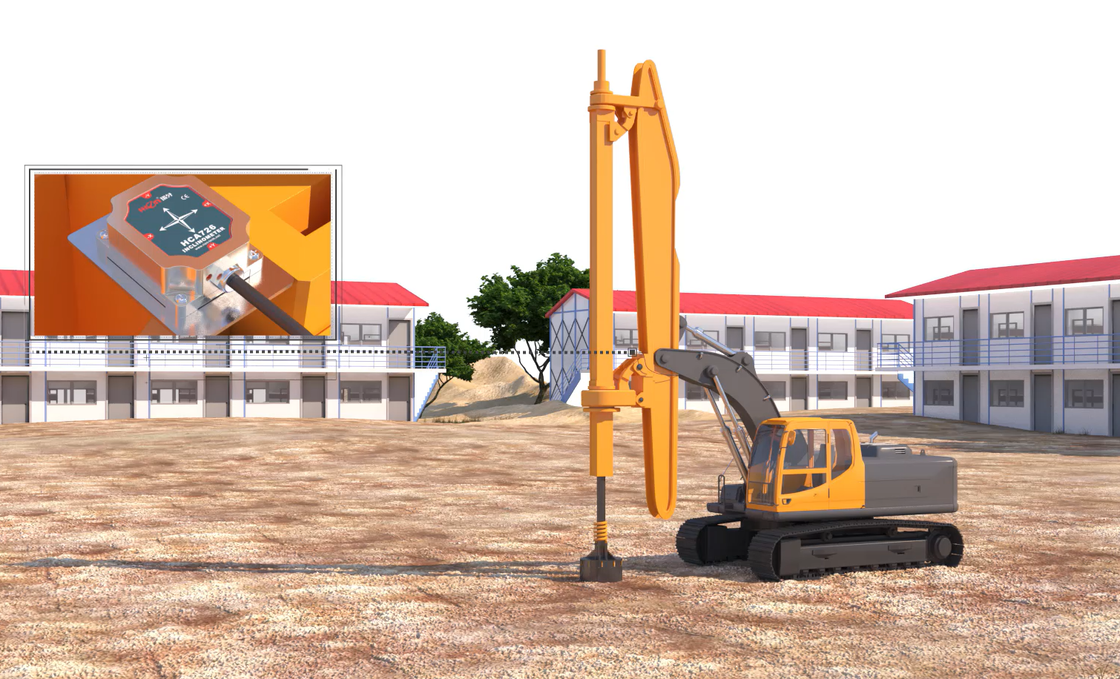

FAQ ローータリー掘削装置の垂直性監視
1. 旋回掘削装置で使用される傾き計は何のために使われますか?
傾き計は,回転式掘削装置またはその構造部品の水平平面に対する傾きを測定するために使用されます.測定データは,掘削装置の垂直性モニタリングと機器の調整をサポートすることができます..
2. HCA716S/HCA726Sは,回転式掘削装置の垂直性モニタリングに使用できますか?
はい.HCA716S/HCA726Sは工業用傾き測定用に設計された 高精度単軸または二軸傾き計です.機器の傾きを測定するために回転式掘削装置モニタリングシステムに統合することができます.
3HCA716S/HCA726Sの傾き計の精度は?
HCA716S/HCA726Sは,解像度0.001°と表示された全スケール精度0.01°を提供します.実際の測定性能は,選択された範囲に依存します.設置条件と適用要件.
4掘削装置の傾きモニタリングに適した測定範囲は?
HCA716S/HCA726Sは, ±1°から ±180°までの任意の測定範囲をサポートする.適当な範囲は,掘削装置の傾きモニタリング要件と,動作中の予想傾きに応じて選択されるべきです..
5傾き計は掘削装置のマストの傾きを監視できるのか?
はい.掘削台のマストまたは関連構造の適切な基準表面に設置された場合,傾き計は傾き変化を測定することができます.設置位置と軸方向は,機器設計と監視システムに従って決定されるべきです..
