製品詳細
起源の場所: 中国
ブランド名: RION
証明: CE, ISO
モデル番号: SCA126T-90
支払及び船積みの言葉
最小注文数量: 1
価格: 94
パッケージの詳細: カートン
受渡し時間: 10日
支払条件: T/T、PayPal
供給の能力: 5000pcs/month
measuring axis: |
XY |
Measuring Range :: |
±1~±90° optional |
Accuracy:: |
refer to the technical data |
Wide voltage input:: |
9~36V |
Wide temperature working:: |
-40~+85℃ |
Resolution:: |
0.01° |
protection class: |
IP67 |
Highly anti-vibration performance: |
>2000g |
size :: |
90*40*26mm(customized) |
Output mode: |
RS232/RS485/RS422/PWM/CAN (optional) |
Usage: |
Position Sensor |
Output: |
Digital Sensor |
measuring axis: |
XY |
Measuring Range :: |
±1~±90° optional |
Accuracy:: |
refer to the technical data |
Wide voltage input:: |
9~36V |
Wide temperature working:: |
-40~+85℃ |
Resolution:: |
0.01° |
protection class: |
IP67 |
Highly anti-vibration performance: |
>2000g |
size :: |
90*40*26mm(customized) |
Output mode: |
RS232/RS485/RS422/PWM/CAN (optional) |
Usage: |
Position Sensor |
Output: |
Digital Sensor |

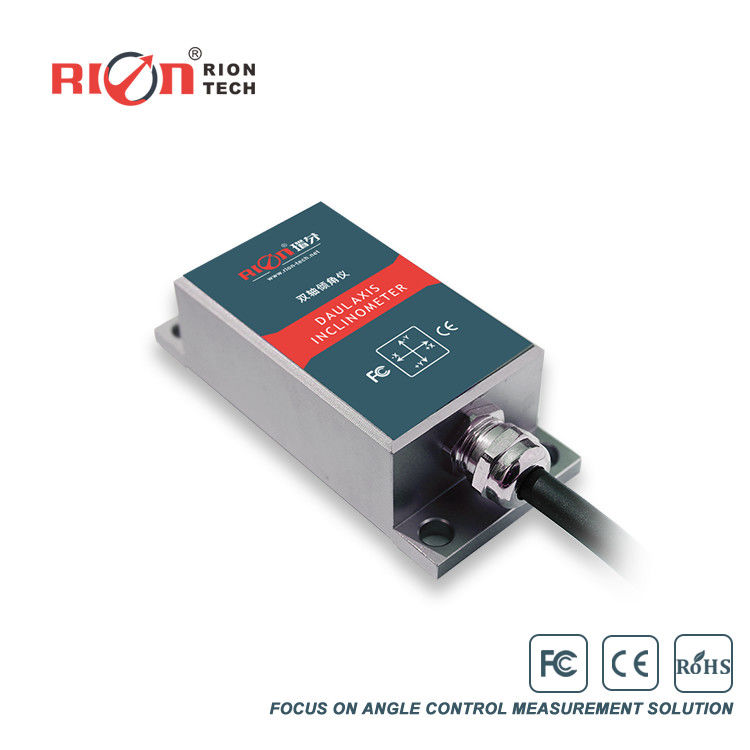

SCA126T 傾きセンサー 傾き角度計 RS232 RS422 出力
▶ 生産
SCA116TとSCA126Tは,RION Technologyが産業用フィールド制御のために発売したMODBUS出力傾斜センサーである.データ送信にはRS485ハードウェアディフェリエンシャルバスを使用している.内蔵 16 ビット A / D 微分変換器 高精度センサーの出力の傾きとピッチを水平平面に比べて測定できます. 内蔵された高精度デジタル温度センサーI, the temperature drift of the sensor can be corrected according to the change of the built-in temperature sensor to ensure the high repeatability of the product in low temperature and high temperature environments. 輸出応答周波数標準は18Hzまであります. より高い応答周波数が必要であれば,私たちの会社はユーザーに応じてそれをカスタマイズすることができます.この製品は本物の産業用品です信頼性と安定性,優れた拡張性,複数の出力オプションを備えています.様々な厳しい産業制御環境に適しています.
▶特徴
★ 単軸/二軸傾き測定 ★ 範囲 ± 1 ± 90 ° オプション
★ 2つの通信プロトコルはオプションです ★ DC 936V 幅広く電圧入力
★広範囲温度操作 -40°C+85°C ★解像度は0.01°
★ IP67 保護レベル ★ 高い抗振動性能> 2000g
★ 直接リードインターフェース
▶適用する
★ 衛星アンテナで検索
★鉄道機関車の監視
★ 石油掘削設備
★ レーダーによる車両プラットフォーム検出
★ 地下掘削装置の姿勢ナビゲーション
★ 地質学機器の傾き監視
★ シールド ジャック アプリケーション
★ 船舶の航海姿勢測定
★ 各種建設機械の傾き測定
★ 傾き角に基づく方向測定
★ 衛星通信車両の姿勢検出
▶ パフォーマンス パラメーター
| SCA116T/126T | 条件 | パラメーター | ユニット | |||
| 測定範囲 | ±10 | ±30 | ±60 | ±90 | ° | |
| 測定軸 | X Y | X Y | X Y | X Y | 軸 | |
| 決議 | 0.01 | 0.01 | 0.01 | 0.01 | ° | |
| 測定精度 | @25°C | 0.02 | 0.03 | 0.05 | 0.06 | ° |
| 長期的な安定性 | 0.05 | 0.05 | 0.05 | 0.05 | ° | |
| ゼロ温度係数 | -40°Cから85°C | ±0006 | ±0006 | ±0006 | ±0006 | °/°C |
| 感度温度係数 | -40°Cから85°C | ≤100 | ≤100 | ≤100 | ≤100 | ppm/°C |
| タイムリーパワー | 0.5 | 0.5 | 0.5 | 0.5 | S | |
| 応答時間 | 0.02 | 0.02 | 0.02 | 0.02 | s | |
| 生産率 | 5Hz,15Hz,35Hz,50Hz オプション | |||||
| 通信プロトコル | MODBUS / ROIN 68 オプション | |||||
| EMC | EN61000とGBT17626cに従って | |||||
| MTBF | ≥50000時間/回 | |||||
| 断熱抵抗 | ≥100MΩ | |||||
| 衝撃に耐える | 100g@11ms,3 軸方向 (半シナウイド) | |||||
| 振動防止 | 10gms,10 ‰1000Hz | |||||
| 保護グレード | IP67 | |||||
| ケーブル | 標準的な長さ1メートル,耐磨性,油性,高温,シールドケーブル4 * 0.4mm2 | |||||
| 体重 | 165g (ケーブルを除く) | |||||
* この性能パラメータは,参照として ± 10°, ± 30°, ± 60°, ± 90° のシリーズのみを記載しています.他の測定範囲については,最も隣接するパラメータを参照してください.
▶ 電気 パーマター
| パラメータ | 条件 | ミニ | 典型的な | マックス | ユニット |
| 電源電圧 | スタンダード | 9 | 12,24 | 36 | V |
| 選択可能 | 5 | V | |||
| 稼動電流 | 5V | 42 | mA | ||
| 12V | 26 | mA | |||
| 24 | 17 | mA | |||
| 派遣社員 | -40歳 | +85 | °C | ||
| 温室温室 | -40歳 | +85 | °C |
