製品詳細
起源の場所: 中国
ブランド名: RION
証明: CE, ISO,ROHS
モデル番号: DCM250B/260B
文書: DCM250B DCM260B HIGH ACCURA...SS.pdf
支払及び船積みの言葉
最小注文数量: 1
価格: $112 pcs/Pieces
パッケージの詳細: パッキングのカートン
受渡し時間: 5〜8営業日
支払条件: T/T
供給の能力: 1000個/月
見出しの精度: |
0.8° |
傾斜の正確さ: |
0.2° |
温度範囲: |
-40℃～+85℃ |
出力インターフェース: |
RS232/RS485/TTL |
傾き解像度: |
0.1° |
重さ: |
PCBA:≤25g |
PCBAサイズ: |
L33×W27×H9mm |
電源電圧: |
カスタマイズされた9〜36V |
見出しの精度: |
0.8° |
傾斜の正確さ: |
0.2° |
温度範囲: |
-40℃～+85℃ |
出力インターフェース: |
RS232/RS485/TTL |
傾き解像度: |
0.1° |
重さ: |
PCBA:≤25g |
PCBAサイズ: |
L33×W27×H9mm |
電源電圧: |
カスタマイズされた9〜36V |

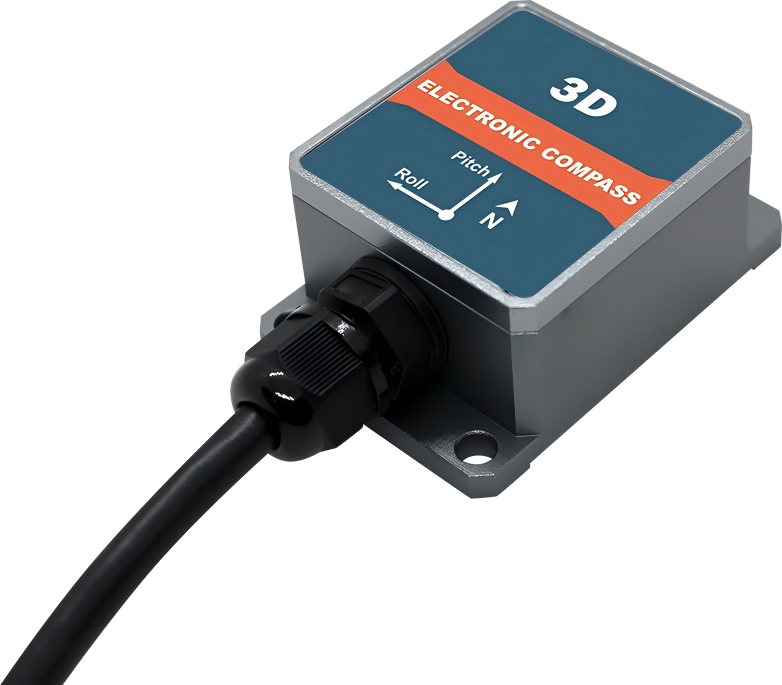

DCM250B/260Bは、ハードおよびソフト磁気キャリブレーションアルゴリズムを使用した低コストの3次元電子コンパスであり、キャリブレーションアルゴリズムを通じて磁場干渉環境下でコンパスが磁場の影響を排除できるようにします。DCM250B&260Bは、3軸フラックスゲートセンサーを統合し、中央プロセッサを介してリアルタイムで方位角を計算し、3軸加速度計を使用して広範囲の傾斜角に対して方位角補償を実行し、コンパスが最大±85°の方位角データでも高精度を提供できるようにします。電子コンパスは、高精度MCU制御と多様な出力方法を統合しています。標準インターフェースには、RS232/RS485/TTLなどのインターフェースが含まれており、他の通信インターフェースはカスタマイズ可能です。
DCM250B/260Bは小型、低消費電力で、安定アンテナ、車両、システム統合などの多くの分野で使用できます。高い耐衝撃性と高い信頼性により、コンパスは非常に過酷な環境でも正常に動作し、今日の精密測定統合制御システムにより適しています。
| DCM250B パラメータ | ||
| コンパス方位角パラメータ | 方位角精度 | 0.8° |
| 分解能 | 0.1° | |
| コンパス傾斜角パラメータ | ピッチ精度 | 0.1°<15°(測定範囲) |
| 0.2°<30°(測定範囲) | ||
| 0.3°<60°(測定範囲) | ||
| ピッチ範囲 | ±85° | |
| ロール精度 | 0.1°<15°(測定範囲) | |
| 0.2°<30°(測定範囲) | ||
| 0.3°<60°(測定範囲) | ||
| ロール範囲 | ±85° | |
| 分解能 | 0.1° | |
| 傾斜補償角度範囲 | <40° | |
| キャリブレーション | ハードアイアンキャリブレーション | はい |
| ソフトアイアンキャリブレーション | はい | |
| 磁場干渉キャリブレーション方法 | 水平に1周回転（2Dキャリブレーション） | |
| PCBAサイズ | L33×W27×H9mm | |
| RS232/RS485/TTL | PCBA: 4PIN 30cm端子ケーブル | |
| インターフェース | 起動遅延 | <50mS |
| 出力レート | 20Hz/s | |
| ボーレート | 2400～19200baud | |
| 出力フォーマット | バイナリ高性能プロトコル | |
| 電源 | 供給電圧 | (デフォルト) DC+5V |
| (オプション) DC 9～36V | ||
| 電流 (MAX) | 45mA | |
| 理想モード | 35mA | |
| スリープモード | TBD | |
| 環境 | 動作範囲 | -40℃～+85℃ |
| 保管温度 | -40℃～+85℃ | |
| 耐振動性能 | 2500g | |
| EMC | EN61000およびGBT17626に準拠 | |
| MTBF | ≥98000時間/回 | |
| 絶縁抵抗 | ≥100MΩ | |
| 耐衝撃性 | 100g@11ms、3方向（半正弦波） | |
| 耐振動性 | 10grms\10～1000Hz | |
| 重量 | PCBA: ≤25g (ケーブルを除く) | |
