製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE
モデル番号: DCM302B
支払及び船積みの言葉
最小注文数量: 1部分
価格: $250.00 - $270.00/Pieces
パッケージの詳細: Sponge&カートン
受渡し時間: 7 営業日
支払条件: T/T, , ペイパル
供給の能力: 30000の部分/部分每の 月
使用: |
磁気センサー |
理論: |
ほか |
生産量: |
デジタル センサー |
ヘディング精度: |
0.5~0.8deg |
角度の範囲を傾けなさい: |
+/-90deg |
角度の決断を傾けなさい: |
0.1deg |
角度の正確さを傾けなさい: |
0.1deg |
広い温度: |
-40 ~85C |
使用: |
磁気センサー |
理論: |
ほか |
生産量: |
デジタル センサー |
ヘディング精度: |
0.5~0.8deg |
角度の範囲を傾けなさい: |
+/-90deg |
角度の決断を傾けなさい: |
0.1deg |
角度の正確さを傾けなさい: |
0.1deg |
広い温度: |
-40 ~85C |

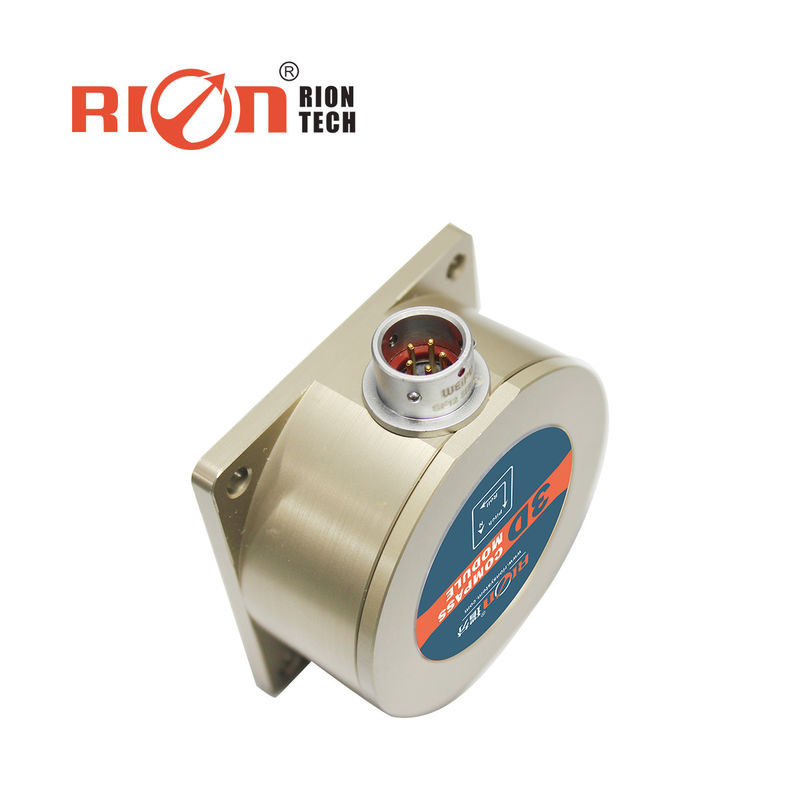

DCM302B MCU コントロール 0.8度 マグネティック・コンパス・センサ 慣性測定装置
一般説明
DCM302Bは 2D平面校正アルゴリズムを使用した高精度3D電子コンパスで,校正は3D姿勢傾斜を必要としません.調整プロセスを完了するためにちょうど平面位置回転の円.硬磁気と軟磁気校正アルゴリズムが採用される.磁気干渉環境で校正アルゴリズムで磁気影響を取り除く DCM302B 統合三軸流通ゲートセンサーリアルタイムで,中央プロセッサを通過するソルバー3軸の加速計を用いて,広い範囲の傾斜角の方向補償を進め,傾斜角が ±85° になる場合でも,コンパスは依然として高精度な方向データを提供できるようにします.電子コンパス統合高精度MCU制御RS232/RS485/TTLなどの標準インターフェース,その他の通信インターフェースのカスタマイズを受け付けます.
特徴
適用する
| DCM301B&DCM302B | パラメーター | |
| コンパス方向 | 最良のコース精度 (RMS) | 0.5°傾き<10° |
| 1.0°傾き<30° | ||
| 2.0°傾き<40° | ||
| 2.5°傾き <70° | ||
| 決議 | 0.1° | |
| コンパスの傾斜パラメータ | ピッチ精度 (RMS) | 0.1°<15° (測定範囲) |
| 0.2°<30° (測定範囲) | ||
| 0.3°<60° (測定範囲) | ||
| 0.3°<85° (測定範囲) | ||
| 傾斜範囲 | ±85° | |
| ロール精度 (RMS) | 0.1°<15° (測定範囲) | |
| 0.2°<30° (測定範囲) | ||
| 0.3°<60° (測定範囲) | ||
| 0.3°<85° (測定範囲) | ||
| ロール傾斜範囲 | ±85° | |
| 決議 | 0.1° | |
| 傾き補償の範囲は最高です | <40° | |
| カリブレーション | 硬鉄の校正 | そうだ |
| 軟鉄の校正 | そうだ | |
| 磁場干渉校正方法 | 円1回転 (2D校準) | |
| 物理的特徴 | サイズ | L60×W59×H29mm |
| 体重 | PCB: 20g,殻付き: 100g | |
| RS-232/RS485/TTLインターフェースコネクタ | 5PIN接続器 | |
| インターフェースの特徴 | 開始遅延 | <50MS |
| 最大出力率 | 20Hz/s | |
| 通信率 | 2400〜19200バウンド | |
| 出力形式 | バイナリー高性能プロトコル | |
| パワー | 電源 | (デフォルト) DC+5V |
| (カスタマイズされた) DC9V36V | ||
| 電流 (最大) | 40mA | |
| 理想モード | 30mA | |
| スリープモード | TBD | |
| 環境 | 操作範囲 | -40°C+85°C |
| 保存温度 | -40°C+85°C | |
| 抵抗ショック性能 | 2500g | |
| 電磁互換性 | EN61000とGBT17626に従って | |
| MTBF | ≥40000時間/回 | |
| 断熱装置 | ≥100M | |
| 抗ショック | 100g@11ms,3 軸方向 (半シナウイド) | |
| 振動防止 | 10gms,10 ‰1000Hz | |
