製品詳細
起源の場所: SHENZHENG
ブランド名: RION
証明: CE
モデル番号: DCM260B
支払及び船積みの言葉
最小注文数量: 1部分
価格: $118/Pieces
パッケージの詳細: Sponge&カートン
受渡し時間: サンプルのための7日
支払条件: T/T、Paypal
供給の能力: 1000の部分/部分每の 月
ヘディング精度: |
0.8° tilt<10° |
決議: |
0.1° |
ピッチの正確さ: |
0.1°<15° （測定の範囲） |
転がり正確さ: |
0.1°<15° （測定の範囲） |
傾き補償の角度範囲: |
<40° |
サイズ: |
L55×W37×H24mm |
生産率: |
20Hz/s |
バウッド率: |
19200baudへの2400 |
出力フォーマット: |
二進高性能議定書 |
体重: |
90g (ケーブルなし) |
ヘディング精度: |
0.8° tilt<10° |
決議: |
0.1° |
ピッチの正確さ: |
0.1°<15° （測定の範囲） |
転がり正確さ: |
0.1°<15° （測定の範囲） |
傾き補償の角度範囲: |
<40° |
サイズ: |
L55×W37×H24mm |
生産率: |
20Hz/s |
バウッド率: |
19200baudへの2400 |
出力フォーマット: |
二進高性能議定書 |
体重: |
90g (ケーブルなし) |

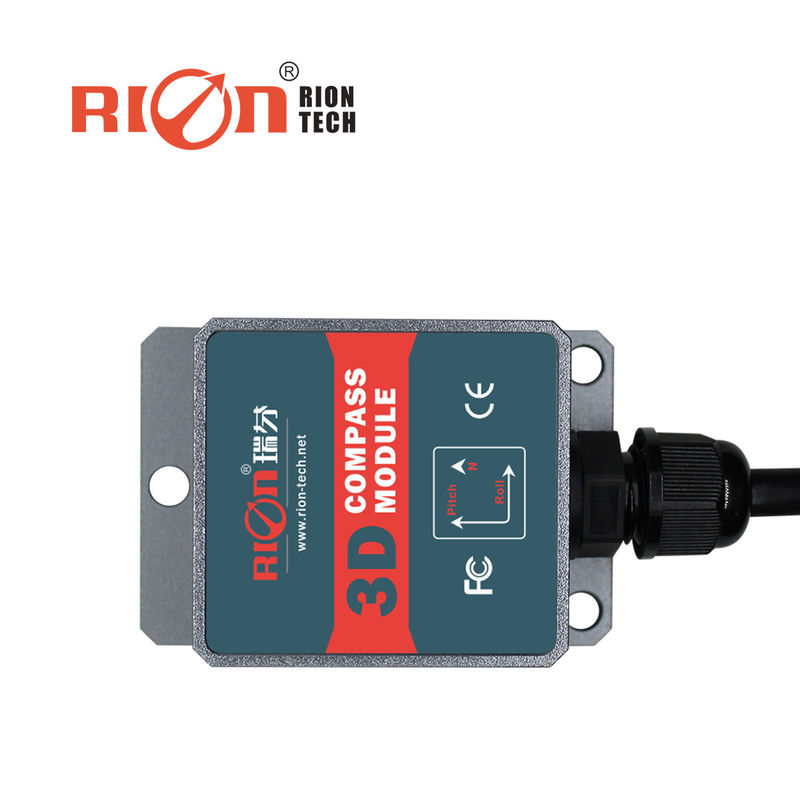

DCM260B 3軸電子コンパスセンサー 3D MEMS 傾き補償
主要な特徴
★アジムスの精度: 0.8°
★傾き測定範囲: ±85°
★傾き解像度:0.1°
★傾き精度:0.2°
★温度範囲: -40°C+85°C
★サイズ:L55×W37×H24mm
★硬磁気と柔らかい磁気と傾き補償
★標準RS232/RS485/TTL出力インターフェース
★ DC 5V 電源
★IP67防水性
▶ アプリケーション
★ 衛星アンテナで検索
★ ナビゲーション調査
★GPS組み合わせナビゲーション
★アンテナのサーボ制御
★赤外線画像機
★レーザー距離計
★ 地図作成
★ ROV 水中ロボットのナビゲーション
★海洋調査装置
▶ 紹介
DCM250B&260Bは低コストの 3次元電子コンパスで 硬と柔らかい磁気校正アルゴリズムを使用します磁場干渉のある環境での校正アルゴリズムを通じて磁場の影響力を排除できるようにDCM250B&260Bは3軸の流量ゲートセンサーを統合し,中央プロセッサを通じてリアルタイムでコースを計算します.傾き角の広い範囲でコース補償を行うために3軸の加速計を使用電子コンパスは,高精度MCU制御と多様化された出力方法を統合しています.標準インターフェースにはRS232/RS485/TTLおよび他のインターフェースが含まれます.通信インターフェースをカスタマイズできます.
DCM250B&260Bは,サイズが小さく,電力消費量が低く,安定したアンテナ,車両,システム統合など多くの分野で使用できます.高い衝撃耐性 と 高い信頼性 も,非常に厳しい環境 で 普通 に 動作 する コンパス精度測定の統合制御システムに適しています.
| DCM250B/260B パラメータ | ||
| コンパスコースパラメータ | 航路の正確さ | 0.8° |
| 決議 | 0.1° | |
| コンパスの傾きパラメータ | ピッチの正確さ | 0.1°<15° (測定範囲) |
| 0.2°<30° (測定範囲) | ||
| 0.3°<60° (測定範囲) | ||
| 音域 | ±85° | |
| ローリング精度 | 0.1°<15° (測定範囲) | |
| 0.2°<30° (測定範囲) | ||
| 0.3°<60° (測定範囲) | ||
| ロール範囲 | ±85° | |
| 決議 | 0.1° | |
| 傾き補償の角度範囲 | <40° | |
| カリブレーション | 硬鉄の校正 | そうだ |
| 軟鉄の校正 | そうだ | |
| 磁場干渉校正方法 | 横方向に1回回回る (2D校正) | |
| 物理的特徴 | サイズ | シェルサイズ:L55×W37×H24mm |
| PCBAサイズ:L33×W27×H9mm | ||
| RS232/RS485/TTL | シェル: 4 PIN 1 メートルの直接リード | |
| PCBA: 4PIN 30cm端末ケーブル | ||
| インターフェース | 開始遅延 | <50mS |
| 生産率 | 20Hz/s | |
| バウッド率 | 2400〜19200バウンド | |
| 出力形式 | バイナリー高性能プロトコル | |
| 電源 | 供給電圧 | (デフォルト) DC+5V |
| (選択可能) DC 9V36V | ||
| 電流 (MAX) | 45mA | |
| 理想モード | 35mA | |
| スリープモード | TBD | |
| 環境 | 操作範囲 | -40°C+85°C |
| 保存温度 | -40°C+100°C | |
| 振動防止性能 | 2500g | |
| EMC | EN61000とGBT17626に従って | |
| MTBF | ≥98000時間/時間 | |
| 断熱抵抗 | ≥100MΩ | |
| 衝撃耐性 | 100g@11ms,三方向 (半シヌソイド) | |
| 振動防止 | 10gms,10 ‰1000Hz | |
| 体重 | PCBA:≤25g (ケーブルを除く),シェル:≤135g (1mケーブルを含む) | |
