製品詳細
起源の場所: 中国
ブランド名: RION
証明: CE, FCC , ROHS
モデル番号: HCM370B/HCM375B
文書: HCM370B HCM375B-N HIGH ACCU...SS.pdf
支払及び船積みの言葉
最小注文数量: 1
価格: $375/Pieces
パッケージの詳細: カートン梱包
受渡し時間: 1〜2週間
支払条件: T/T
供給の能力: 1000/月
電源電圧: |
DC+5V |
見出しの精度: |
0.5° |
傾きの決断: |
0.1° |
寸法: |
L111.5×W19.5×H19.5mm |
ロール測定の範囲: |
±180° |
保護レベル: |
IP67 |
電源電圧: |
DC+5V |
見出しの精度: |
0.5° |
傾きの決断: |
0.1° |
寸法: |
L111.5×W19.5×H19.5mm |
ロール測定の範囲: |
±180° |
保護レベル: |
IP67 |

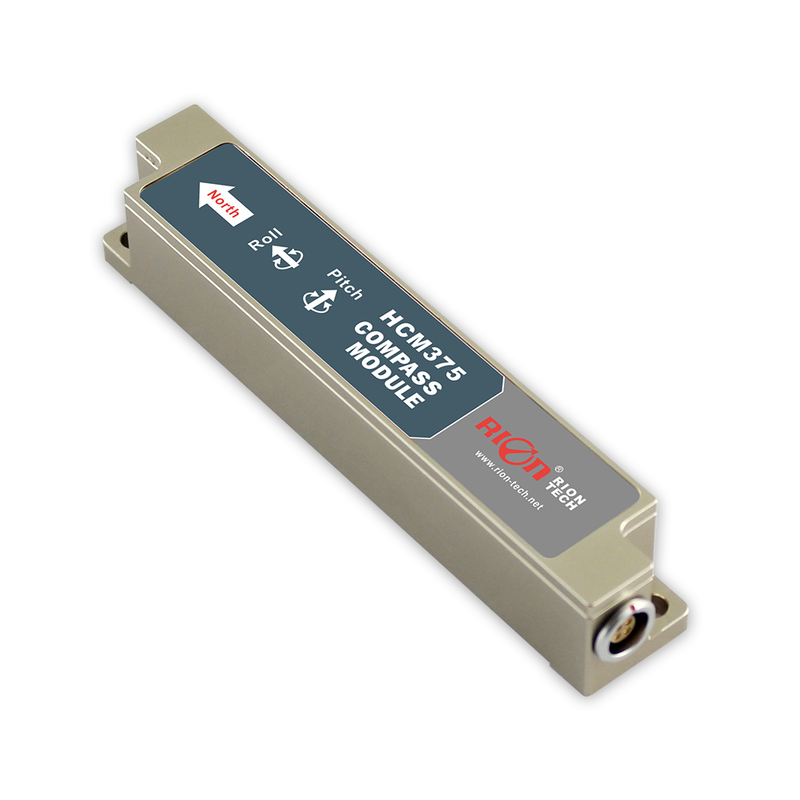

HCM370B/HCM375 BN は、高分解能、強力なノイズ耐性、安定した温度オフセットを備えた高精度 3 次元コンパスです。高度な硬鉄および軟鉄のキャリブレーション アルゴリズムを使用し、傾き補正に高精度の加速度計を使用するため、そのロール角は 360° のどのツール面でも高精度のヘディング情報を提供します。本製品は、固定干渉のある環境でも高い測定精度を維持できます。幅わずか1.95cmのロングストリップボリューム。 IP67防水等級に達し、穴あけ測定にさらに適しています。小型かつ低消費電力という特徴があり、さまざまな製品に迅速かつ便利に統合できます。この製品は、完全なパッケージ製品または回路基板と一緒に注文できます。本製品は、3軸磁界センサーと3軸加速度センサーを一体化し、高い信頼性と強力な耐干渉性能を備えた産業用シングルチップマイコンによりリアルタイムに進路データを計算し、3軸加速度センサーにより広範囲の傾斜角度に対して進路を補正する、高性能かつ安定性の高い製品です。サイズが小さく消費電力が低いため、ハンドヘルド機器、モバイル機器、アンテナ安定化、車両、システム統合、その他多くの分野で広く使用されています。
| HCM370B / HCM375B-N | パラメータ | |
| 見出し | 機首方位精度 | 0.5° |
| 解決 | 0.1° | |
| コンパス傾斜パラメータ | ピッチ精度 | 0.1°<15°(測定範囲) |
| 0.1°<30°(測定範囲) | ||
| 0.1°<60°(測定範囲) | ||
| 0.2°<85°(測定範囲) | ||
| ピッチ範囲 | ±85° | |
| ロール精度 | 0.1°<15°(測定範囲) | |
| 0.1°<30°(測定範囲) | ||
| 0.1°<60°(測定範囲) | ||
| 0.2°<180°(測定範囲) | ||
| ロール範囲 | ±180° | |
| 解決 | 0.1° | |
| 較正 | ハード磁気校正 | 利用可能 |
| 軟磁性校正 | 利用可能 | |
| 磁気干渉校正方法 | 水平方向に 360 度回転します。 垂直回転(オプション) |
|
| 物理的性質 | PCBAのサイズ | L76×W16.5×H9.3mm |
| PCBAの重量 | ≤ 10g (端子線を除く) | |
| PCBA端子ライン | 30cm端子線 | |
| ハウジングパッケージサイズ | L111.5×W19.5×H19.5mm | |
| ハウジングパッケージの重量 | ≤ 85g (ケーブルを除く) | |
| ハウジングコネクタケーブル | 標準 1 m 5 PIN 空中コネクタ ケーブル | |
| 出力インターフェース | RS232/RS485/TTL (オプション) | |
| インタフェース | 開始遅延 | <50ms |
| 最大出力レート | 20Hz/秒 | |
| 通信速度 | 2400 ～ 115200 ボー (デフォルトは 9600) | |
| 出力フォーマット | バイナリ高性能プロトコル | |
| 電源 | 電源電圧 | (デフォルト)DC+5V |
| 電流(最大) | 15mA | |
| 理想的な電流 | 12mA | |
| スリープモード | 3mA | |
| 環境 | 作業温度 | -40℃～+85℃ |
| 保管温度 | -40℃～+85℃ | |
| 耐衝撃性能 | 100g | |
| 保護レベル | IP67 | |
| 電磁両立性 | EN61000 および BT17626 に準拠 | |
| MTBF | ≥98000 時間/回 | |
| 絶縁抵抗 | ≧100MΩ | |
| アンチインパクト | 100g@11ms 3軸方向(半正弦波) | |
| 耐衝撃性 | 10grms 10~1000Hz | |
