製品詳細
Place of Origin: Shenzhen
ブランド名: RION
モデル番号: HCM508B
支払及び船積みの言葉
最小注文数量: 1
価格: $458.00 - $520.00/Pieces
パッケージの詳細: カートンボックス
受渡し時間: 5〜7日
支払条件: T/T,Paypal メールで受け取る
供給の能力: 月に3000PCS
寸法: |
L125*W22*H24mm |
防振: |
10gms、10 ‰1000Hz |
最良のコース精度: |
0.3° |
体重: |
90g |
ロール傾斜範囲: |
±180° |
傾斜範囲: |
±85° |
決議: |
0.1° |
Mtbf: |
≥98000時間/回 |
寸法: |
L125*W22*H24mm |
防振: |
10gms、10 ‰1000Hz |
最良のコース精度: |
0.3° |
体重: |
90g |
ロール傾斜範囲: |
±180° |
傾斜範囲: |
±85° |
決議: |
0.1° |
Mtbf: |
≥98000時間/回 |

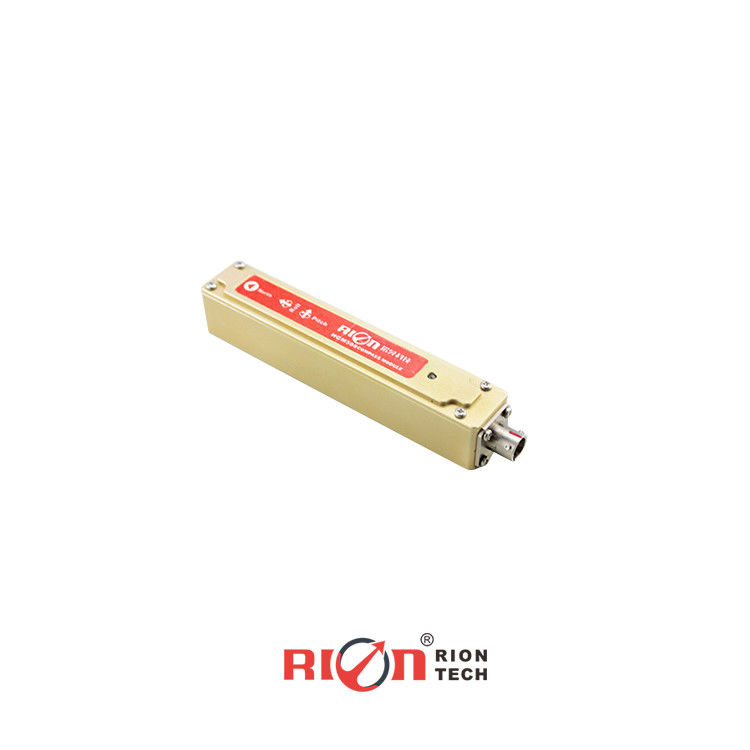

HCM508Bは,リオン・テクノロジー・カンパニー (Rion Technology Co., Ltd.) が独立開発した高精度3Dコンパスで,デジタル信号RS232出力とアナログ信号4~20mA出力と統合されています.IP67防水等級,掘削測定に適した硬鉄と柔らかい鉄の校正アルゴリズムを使用し, 360°のロールアングルを持つすべてのツール表面は,依然として高精度な方向情報を提供することができます.サイズが小さく,電力消費量が少ないという特徴があります微細化された敏感測定システムに適しています.
HCM508Bは3軸磁気センサー技術を統合し,中央処理ユニットを通して,リアルタイムでコースデータを計算します.傾き角の広い範囲を補うために3軸の加速計を使用. 高性能で高安定性のある製品です. HCM508Bは小さく,低消費電力で,アンテナ安定性,車両,システム統合などの多くの分野で広く使用されています.
| HCA508B | パラメーター | |
| コンパスの方向性パラメータ | 最良のコース精度 | 0.3° |
| 決議 | 0.1° | |
| コンパスの傾斜パラメータ | ピッチの正確さ | 0.1°<15° (測定範囲) |
| 0.1°<30° (測定範囲) | ||
| 0.1°<60° (測定範囲) | ||
| 0.2°<85° (測定範囲) | ||
| 傾斜範囲 | ±85° | |
| ロール精度 | 0.1°<15° (測定範囲) | |
| 0.1°<30° (測定範囲) | ||
| 0.1°<60° (測定範囲) | ||
| 0.2°<180° (測定範囲) | ||
| ロール傾斜範囲 | ±180° | |
| 決議 | 0.1° | |
| カリブレーション | 硬鉄の校正 | そうだ |
| 軟鉄の校正 | そうだ | |
| 磁場干渉校正方法 | 24ポイント ((3D校正) | |
| 物理的特徴 | サイズ | L125*W22*H24mm |
| 体重 | 90g | |
| RS232/RS485/TTLインターフェースコネクタ | 5PINコネクター | |
| インターフェースの特徴 | 開始遅延 | <50MS |
| 最大出力率 | 20Hz/s | |
| 通信率 | 2400〜19200バウンド | |
| 出力形式 | バイナリー高性能プロトコル | |
| アナログ出力 | 4-20mA FS ((0~360度) | 4~20mA出力についてはのみ |
| パワー | 電源 | デフォルト DC 12V 18~36v オプション |
| 電流 (最大) | 40mA | |
| 理想モード | 28mA | |
| スリープモード | TBD | |
| 環境 | 操作範囲 | -40°C+85°C |
| 保存温度 | -40°C+85°C | |
| 抵抗ショック性能 | 2500g | |
| 電磁互換性 | EN61000とGBT17626に従って | |
| MTBF | ≥98000時間/時間 | |
| 断熱抵抗 | ≥100M | |
| 衝撃耐性 | 100g@11ms,3 軸方向 (半シナウイド) | |
| 振動防止 | 10gms,10 ‰1000Hz | |
★ 衛星アンテナ 探査衛星
★ 海上航海調査と地図作成
★ GPS 統合 ナビゲーション
★アンテナのサーボ制御
★赤外線画像機
★レーザー距離計
★ プランター用の地図
★ ROV 水中ロボットのナビゲーション
★ 海学測定器具
