製品詳細
Place of Origin: Shenzhen
ブランド名: RION
モデル番号: HCM508
支払及び船積みの言葉
最小注文数量: 1
価格: $458.00 - $520.00/Pieces
パッケージの詳細: カートンボックス
受渡し時間: 5〜7日
支払条件: T/T,Paypal メールで受け取る
供給の能力: 月に3000PCS
体重: |
90g |
最良のコース精度: |
0.3° |
Mtbf: |
≥98000時間/回 |
操作範囲: |
-40°C+85°C |
ロール傾斜範囲: |
±180° |
防振: |
10gms、10 ‰1000Hz |
決議: |
0.1° |
衝撃耐性: |
100g@11ms、3 軸方向 (半シナウイド) |
体重: |
90g |
最良のコース精度: |
0.3° |
Mtbf: |
≥98000時間/回 |
操作範囲: |
-40°C+85°C |
ロール傾斜範囲: |
±180° |
防振: |
10gms、10 ‰1000Hz |
決議: |
0.1° |
衝撃耐性: |
100g@11ms、3 軸方向 (半シナウイド) |

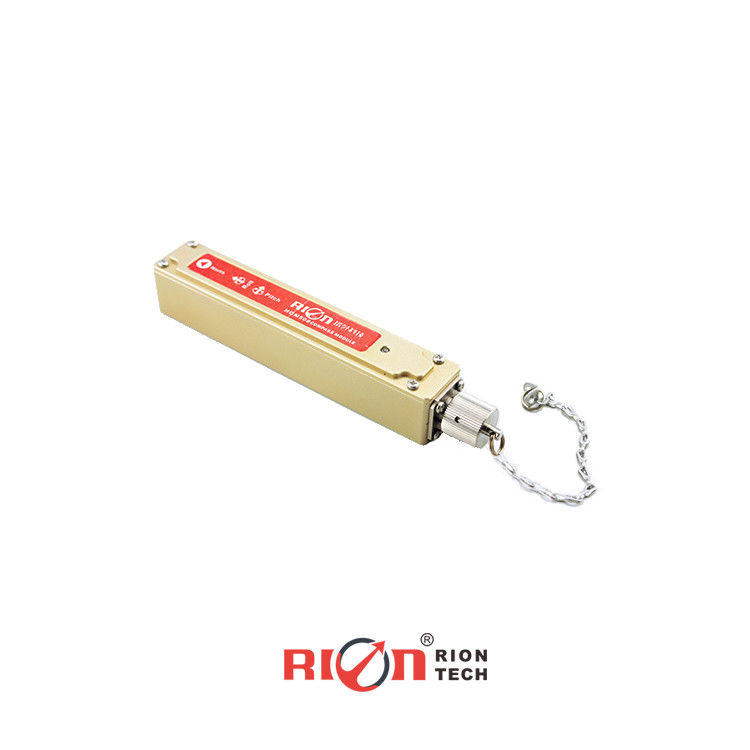

HCM508Bは,リオン・テクノロジー・カンパニー (Rion Technology Co., Ltd.) が開発した高精度3Dコンパスです. デジタルRS232出力とアナログ4~20mA出力の両方を備えています.掘削測定に最適化硬と柔らかい鉄の校正アルゴリズムにより, 360°のロール角度を持つツールでも正確な方向情報を保証します.小さくて消費力が少ないので,小型化された敏感測定システムに最適です.
高度な3軸磁気センサーと,中央処理ユニットによるリアルタイムコース計算を備えています.HCM508Bには,広い範囲の傾き角を補うために3軸の加速計も組み込まれています高性能と安定性の組み合わせにより,アンテナの安定性,車両システム,全体的なシステム統合などのさまざまなアプリケーションに適しています.
| HCA508B | パラメーター | |
| コンパスの方向性パラメータ | 最良のコース精度 | 0.3° |
| 決議 | 0.1° | |
| コンパスの傾斜パラメータ | ピッチの正確さ | 0.1°<15° (測定範囲) |
| 0.1°<30° (測定範囲) | ||
| 0.1°<60° (測定範囲) | ||
| 0.2°<85° (測定範囲) | ||
| 傾斜範囲 | ±85° | |
| ロール精度 | 0.1°<15° (測定範囲) | |
| 0.1°<30° (測定範囲) | ||
| 0.1°<60° (測定範囲) | ||
| 0.2°<180° (測定範囲) | ||
| ロール傾斜範囲 | ±180° | |
| 決議 | 0.1° | |
| カリブレーション | 硬鉄の校正 | そうだ |
| 軟鉄の校正 | そうだ | |
| 磁場干渉校正方法 | 24ポイント ((3D校正) | |
| 物理的特徴 | サイズ | L125*W22*H24mm |
| 体重 | 90g | |
| RS232/RS485/TTLインターフェースコネクタ | 5PINコネクター | |
| インターフェースの特徴 | 開始遅延 | <50MS |
| 最大出力率 | 20Hz/s | |
| 通信率 | 2400〜19200バウンド | |
| 出力形式 | バイナリー高性能プロトコル | |
| アナログ出力 | 4-20mA FS ((0~360度) | 4~20mA出力についてはのみ |
| パワー | 電源 | デフォルト DC 12V 18~36v オプション |
| 電流 (最大) | 40mA | |
| 理想モード | 28mA | |
| スリープモード | TBD | |
| 環境 | 操作範囲 | -40°C+85°C |
| 保存温度 | -40°C+85°C | |
| 抵抗ショック性能 | 2500g | |
| 電磁互換性 | EN61000とGBT17626に従って | |
| MTBF | ≥98000時間/時間 | |
| 断熱抵抗 | ≥100M | |
| 衝撃耐性 | 100g@11ms,3 軸方向 (半シナウイド) | |
| 振動防止 | 10gms,10 ‰1000Hz |
|
★ 衛星アンテナ 衛星追跡
★ 海上航海と測量
★GPSベースの統合ナビゲーション
★アンテナ位置制御
★赤外線カメラ
★レーザー距離計
★チャートプロッターナビゲーション
★ ROV 水中ロボットガイド
★ 海学測定装置
