製品詳細
Place of Origin: Shenzhen
ブランド名: RION
証明: CE
Model Number: DCM302B
支払及び船積みの言葉
最小注文数量: 1
価格: $266/Pieces
パッケージの詳細: カートン
受渡し時間: 7 営業日
支払条件: T/T, , ペイパル
供給の能力: 3000 PCS/月
断熱装置: |
-40C ~ +85C |
最もよい先頭に立の正確さ: |
0.5° |
ロール傾斜範囲: |
±85° |
傾斜範囲: |
±85° |
電子磁気: |
EN61000とGBT17626に従って |
サイズ: |
L60×W59×H33mm |
防振: |
10gms、10 ‰1000Hz |
保護クラス: |
100m以上 |
断熱装置: |
-40C ~ +85C |
最もよい先頭に立の正確さ: |
0.5° |
ロール傾斜範囲: |
±85° |
傾斜範囲: |
±85° |
電子磁気: |
EN61000とGBT17626に従って |
サイズ: |
L60×W59×H33mm |
防振: |
10gms、10 ‰1000Hz |
保護クラス: |
100m以上 |

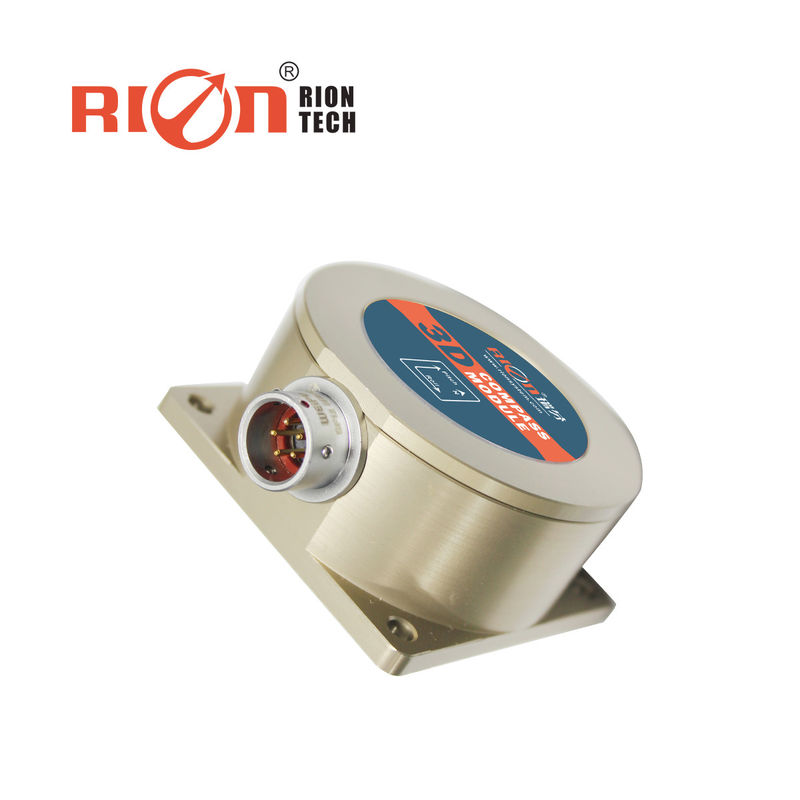

DCM301B/DCM302Bは,二次元平面校正アルゴリズムを用いた高精度3D電子コンパスである.校正には三次元姿勢傾きを必要としない.校正プロセスを完了するために,ただ位置に飛行機を回転する必要がありますハード磁気とソフト磁気校正アルゴリズムを使用して,コンパスは磁気干渉のある環境で3次元校正によって理想的な測定結果を達成することができます.このコンパスには 3軸磁気センサー技術が組み込まれています,中央処理ユニットを通じて,リアルタイムでコースを計算できる,そして,3軸の加速計が使用され,広い範囲の傾斜角を補償し,コンパスが傾斜角が ±85° までであっても正確な方向データを提供できるようにします.電子コンパスは,高精度MCU制御を統合し,多様な出力モードを備えています.標準インターフェースにはRS232/RS485/TTLやその他のインターフェースが含まれます.他の通信インターフェースはカスタマイズできます.
DCM302Bは小型で,消費電力が低く,アンテナ安定性,車両,システム統合などの多くの分野で使用できます.高い 衝撃 耐性 と 高い 信頼性 は,非常 に 厳しい 環境 に も 普通 に 機能 する よう に し て い ます高精度の測定統合制御システムに適しています
| DCM301B /302B |
パラメーター | |
| コンパス方向 | 最良のコース精度 |
0.5° |
| 決議 | 0.1° | |
| コンパスの傾斜パラメータ | ピッチの正確さ | 0.1°<15° (測定範囲) |
| 0.2°<30° (測定範囲) | ||
| 0.3°<60° (測定範囲) | ||
| 0.3°<85° (測定範囲) | ||
| 傾斜範囲 | ±85° | |
| ロール精度 | 0.1°<15° (測定範囲) | |
| 0.2°<30° (測定範囲) | ||
| 0.3°<60° (測定範囲) | ||
| 0.3°<85° (測定範囲) | ||
| ロール傾斜範囲 | ±85° | |
| 決議 | 0.1° | |
| 傾き補償の範囲は最高です | <40° | |
| カリブレーション | 硬鉄の校正 | そうだ |
| 軟鉄の校正 | そうだ | |
| 磁場干渉校正方法 | 円1回転 (2D校準) | |
| 物理的特徴 | サイズ | L60×W59×H33mm |
| 体重 | PCBA: 20g,殻付き: 100g | |
| RS232/RS485/TTLインターフェースコネクタ | 5PIN接続器 | |
| インターフェースの特徴 | 開始遅延 | <50MS |
| 最大出力率 | 20Hz/s | |
| 通信率 | 2400〜19200バウンド | |
| 出力形式 | バイナリー高性能プロトコル | |
| パワー | 電源 | (デフォルト) DC+5V |
| (カスタマイズされた) DC9V36V | ||
| 電流 (最大) | 40mA | |
| 理想モード | 30mA | |
| スリープモード | TBD | |
| 環境 | 操作範囲 | -40°C+85°C |
| 保存温度 | -40°C+85°C | |
| 抵抗ショック性能 | 2500g | |
| 電磁互換性 | EN61000とGBT17626に従って | |
| MTBF | ≥98000時間/時間 | |
| 断熱装置 | ≥100M | |
| 抗ショック | 100g@11ms,3 軸方向 (半シナウイド) | |
| 振動防止 |
10gms,10 ‰1000Hz |
|
★ ナビゲーションマッピング
★ GPS 統合 ナビゲーション
★アンテナのサーボ制御
★ 地図塗装装置
★ 特別な機会 ロボット
★レーザー距離計
★赤外線画像機
