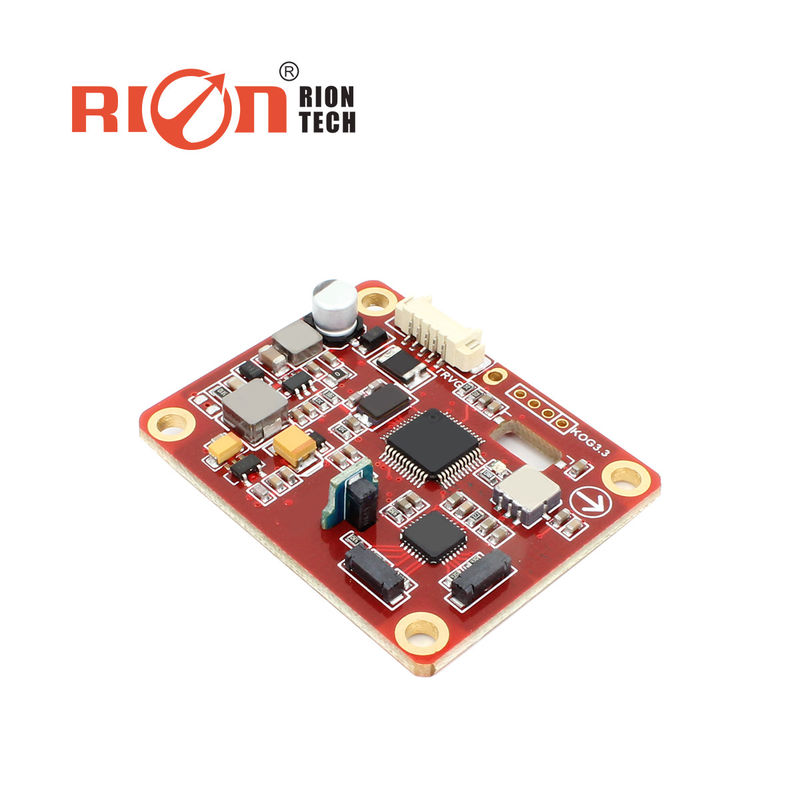

RION DCM301B 3軸インクリノメーター 3D コンパスセンサー DC5V カリブレーションされた方向感知器
DCM301Bの完全なデータシートをダウンロードするには,下記をクリックしてください.
DCM301B DCM302B 3Dデジタルヤウセンサ マグネティックヤウ...
▶ 仕様
 DCM301B / DCM302B |
パラメーター | |
| コンパス方向 | 最良のコース精度 | 0.5° |
| 決議 | 0.1° | |
| コンパスの傾斜パラメータ | ピッチの正確さ | 0.1°<15° (測定範囲) |
| 0.2°<30° (測定範囲) | ||
| 0.3°<60° (測定範囲) | ||
| 0.3°<85° (測定範囲) | ||
| 傾斜範囲 | ±85° | |
| ロール精度 | 0.1°<15° (測定範囲) | |
| 0.2°<30° (測定範囲) | ||
| 0.3°<60° (測定範囲) | ||
| 0.3°<85° (測定範囲) | ||
| ロール傾斜範囲 | ±85° | |
| 決議 | 0.1° | |
| 傾き補償の範囲は最高です | <40° | |
| カリブレーション | 硬鉄の校正 | そうだ |
| 軟鉄の校正 | そうだ | |
| 磁場干渉校正方法 | 円1回転 (2D校準) | |
| 物理的特徴 | サイズ | L60×W59×H29mm |
| 体重 | PCB: 20g,殻付き: 100g | |
| RS-232/RS485/TTLインターフェースコネクタ | 5PIN接続器 | |
| インターフェースの特徴 | 開始遅延 | <50MS |
| 最大出力率 | 20Hz/s | |
| 通信率 | 2400〜19200バウンド | |
| 出力形式 | バイナリー高性能プロトコル | |
| パワー | 電源 | (デフォルト) DC+5V |
| (カスタマイズされた) DC9V36V | ||
| 電流 (最大) | 40mA | |
| 理想モード | 30mA | |
| スリープモード | TBD | |
| 環境 | 操作範囲 | -40°C+85°C |
| 保存温度 | -40°C+85°C | |
| 抵抗ショック性能 | 2500g | |
| 電磁互換性 | EN61000とGBT17626に従って | |
| MTBF | ≥40000時間/回 | |
| 断熱装置 | ≥100M | |
| ショック対策 | 100g@11ms,3 軸方向 (半シナウイド) | |
| 振動防止 | 10gms,10 ‰1000Hz | |
