製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, FCC,ROHS , ISO
モデル番号: DDM360B
支払及び船積みの言葉
最小注文数量: 1
価格: $99.00 - $115.00/Pieces
パッケージの詳細: スポンジ、100pcs/ctnが付いている1pcs/内部箱
受渡し時間: 5-10の仕事日
支払条件: T/T、L/C
供給の能力: 100000の部分/部分每の 月
理論: |
memsの技術 |
動的方位の正確さ: |
0.8deg |
傾き角度の測定範囲: |
+/-90deg |
角度の決断を傾けなさい: |
0.1deg |
角度の正確さを傾けなさい: |
0.2deg |
サイズ: |
L55*W37*H24mm |
出力インターフェイス港: |
任意標準的なRS232/RS485/TTL |
保護クラス: |
IP67 |
理論: |
memsの技術 |
動的方位の正確さ: |
0.8deg |
傾き角度の測定範囲: |
+/-90deg |
角度の決断を傾けなさい: |
0.1deg |
角度の正確さを傾けなさい: |
0.2deg |
サイズ: |
L55*W37*H24mm |
出力インターフェイス港: |
任意標準的なRS232/RS485/TTL |
保護クラス: |
IP67 |

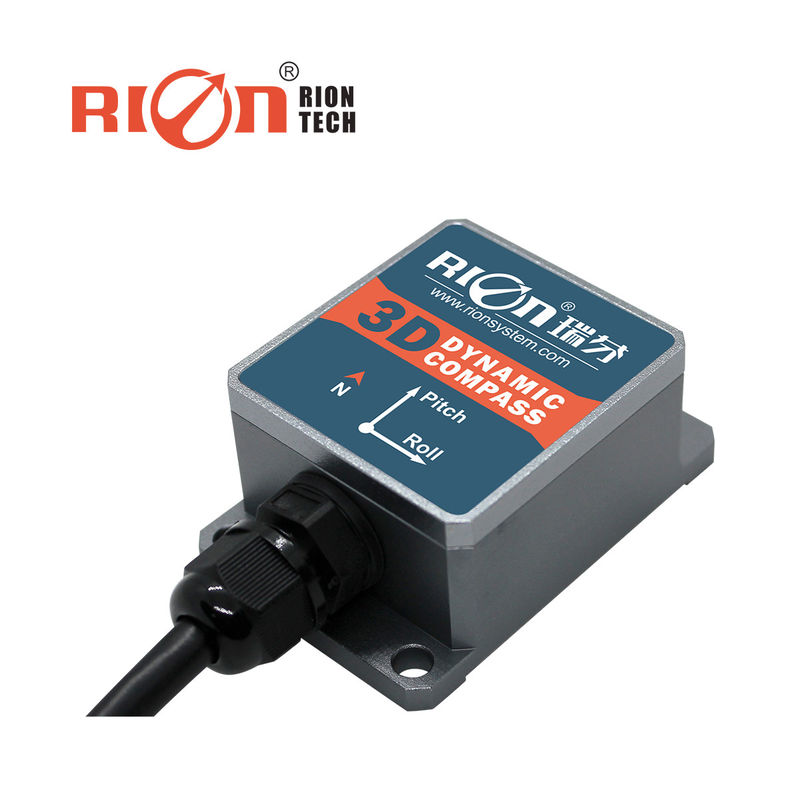

DDM360B ダイナミック 3D デジタル 電子 コンパス センサー DDM360B 高信頼性
▶主要な特徴
★傾き角測定範囲:傾き ±85°,転転角度 ±180°
★硬磁,柔らかい磁,傾斜角補償
★標準RS232/RS485/TTL出力インターフェース
★アジムスの角度精度: 0.8°
★傾き解像度:0.1°
★傾き精度:0.2°
★広範囲の温度: -40°C+85°C
★寸法:L55×W37×H24mm
★ DC 5V 電源
★ IP67 防水級
▶ 製品 の 記述
DDM350B / DDM360Bは3次元ダイナミック電子コンパスで,3軸の加速計,3軸のジロスコップを含む9軸の慣性測定装置を統合しています.3軸のフルスゲートダイナミックな角度特性が高く,加速計の姿勢特性が安定しているため,複雑な姿勢変化に従うピッチとロールの角度は,動的慣性ナビゲーションアルゴリズムによって得られます.地磁気アジマス角は硬磁気と軟磁気校正アルゴリズムを採用します磁場干渉のある環境でも 校正アルゴリズムを通じて磁場の影響力を排除できます中央プロセッサによってリアルタイムでコースが計算され,ダイナミックなピッチとロールアングルは,幅広い磁気アジムスのダイナミックなコース補償に使用されます.コンパスが高精度な方向データを提供できるようにする. 傾き角が ±85° であっても電子コンパスは,多様化された出力モードを持つ高レベルのDSP算数プロセッサを統合しています.標準インターフェースにはRS232/RS485/TTLやその他のインターフェースが含まれます.他の通信インターフェースはカスタマイズできます.
▶仕様
| DDM350B/DCM360Bパラメータ | ||
| コンパス方向 | 航路の正確さ | 0.8° |
| 決議 | 0.1° | |
| 音域 | ±90° | |
| ロール範囲 | ±180° | |
| 傾き精度 | 静的状態 0.2° | |
| ダイナミック 0.5° | ||
| 決議 | 0.1° | |
| 傾き補償の角度範囲 | ロール ±180° | |
| 傾き < 85° | ||
| カリブレーション | 硬鉄の校正 | そうだ |
| 軟鉄の校正 | そうだ | |
| 磁場干渉校正方法 | 平面の1回転 (二次元校正) | |
| 物理的特徴 | サイズ | シェルサイズ:L55×W37×H24mm |
| PCBAサイズ:L33×W27×H9mm | ||
|
RS232/RS485/TTL インターフェース接続線 |
シェル: 4PIN 1m 直接リード | |
| 単板: 4 PIN 30cm 端線 | ||
| インターフェース | 起動遅延 | <50ms |
| 生産率 | 20Hz/s | |
| バウッド率 | 2400から115200バウンド | |
| 出力形式 | バイナリー高性能プロトコル | |
| パワー | 供給電圧 | (デフォルト) DC +5V |
| (カスタマイズされた) DC 9V36V | ||
| 電流 (MAX) | 45mA | |
| 理想モデル | 35mA | |
| スリープモード | TBD | |
| 環境 | 操作範囲 | -40°C+85°C |
| 保存温度 | -40°C+85°C | |
| 振動抵抗 | 2500g | |
| EMC | EN61000とGBT17626に従って | |
| MTBF | ≥98000時間/時間 | |
| 断熱抵抗 | ≥100 メガオム | |
| 衝撃耐性 | 100g@11ms,3 軸方向 (半シナウイド) | |
| 振動防止 | 10gms,10 ‰1000Hz | |
| 体重 | 単板: ≤25g ≤135g (1メートルケーブルを含む) | |
