HCM600B HCM605B ダイナミックアンチ・インターフェレンスの3Dエレクト...
▶特徴
★方向の精度:0.3°~0.5°
★ ロール範囲:±180°
★傾き解像度:0.1°
★傾斜精度: <0.2° (全範囲)
★広範囲の温度: -40°C+85°C
★硬柔性磁気と傾斜補償で
▶適用する
★ 衛星アンテナ 探査衛星
★GPS統合ナビゲーション
★ アンテナ サーボ コントロール
★レーザー距離測定器
★ プランターのための地図
★ ロボット・ナビゲーション
★海洋学測定器
★ 特別な機会 ロボット
★ 無人機
▶製品紹介

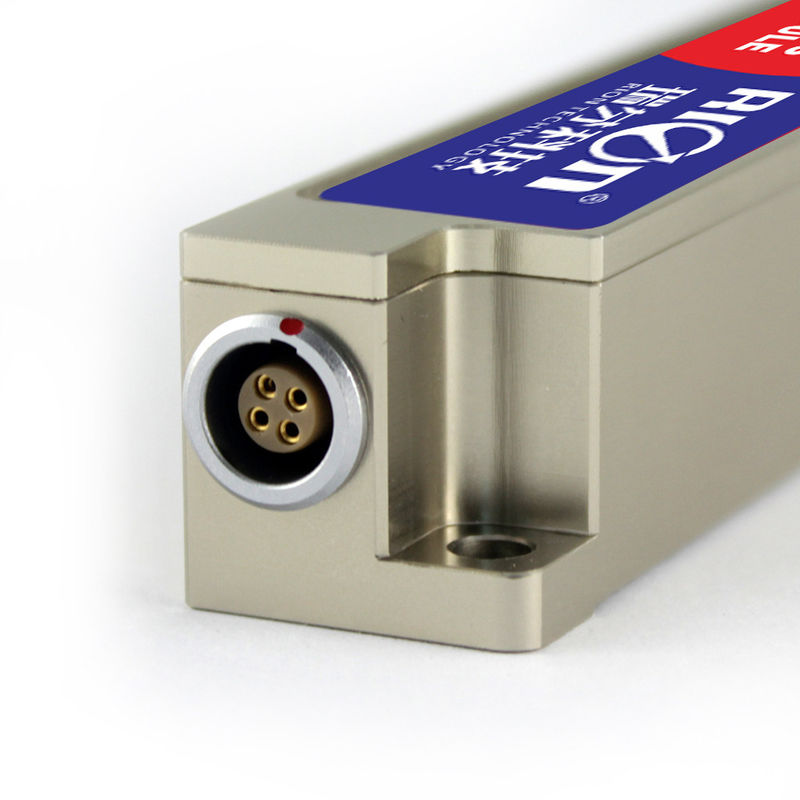

HCM600/HCM605は,動的で高精度の3軸電子コンパスで,3軸加速計,3軸陀螺計,3軸磁気センサーを統合しています.ユーザーは,ハウジング (IP67 防水レベルまで) またはコンパスモジュールで完全な製品を注文することができます..
 HCM600B/HCM605Bパラメータ |
||
| タイトル | 航路の正確さ | 0.5°傾き<10° |
| 決議 | 0.1° | |
| 傾きパラメータ | ピッチの正確さ | 0.1°<15° (測定範囲) |
| 0.1°<30° (測定範囲) | ||
| 0.1°<60° (測定範囲) | ||
| 0.2°<85° (測定範囲) | ||
| 音域 | ±85° | |
| ロール精度 | 0.1°<15° (測定範囲) | |
| 0.1°<30° (測定範囲) | ||
| 0.1°<60° (測定範囲) | ||
| 0.2°<180° (測定範囲) | ||
| ロール範囲 | ±180° | |
| 決議 | 0.1° | |
| カリブレーション | 硬鉄の校正 | そうだ |
| 軟鉄の校正 | そうだ | |
| 磁気干渉校正 | 縦回転 (オプション) | |
| 物理的特徴 | サイズ | L111.5×W19.5×H19.5mm |
| 体重 | ≤85g (ケーブルを除く) | |
| RS232/RS485/TTL | 5PINのクイックプラグ接続 | |
| インターフェース | 開始遅延 | <50ms |
| 最大出力速度 | 20Hz/s | |
| 通信速度 | 2400から115200baud (デフォルト9600) | |
| 出力形式 | バイナリー高性能プロトコル | |
| パワー | 電源電圧 | (デフォルト) DC+5V |
| 電流 (最大) | 30mA | |
| 理想モード | 26mA | |
| 冬眠モード | TBD | |
| 環境 | 操作範囲 | -40°C+85°C |
| 保存温度 | -40°C+85°C | |
| 振動抵抗 | 100g | |
| 保護 | IP67 | |
| 電磁互換性 | EN61000とGBT17626に従って | |
| MTBF | ≥40000時間/時間 | |
| 断熱抵抗 | ≥100mego-ohm | |
| 衝撃耐性 | 100g11ms,3軸方向 (半シヌソイド) | |
| 振動防止 | 10gms,10~1000Hz | |
