製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE
モデル番号: DDM360
支払及び船積みの言葉
最小注文数量: 1
価格: $99.00 - $115.00/Pieces
パッケージの詳細: スポンジ、100pcs/ctnが付いている1pcs/内部箱
受渡し時間: 5-10の仕事日
支払条件: T/T、L/C
供給の能力: 1 か月あたりの 100000 部分/部分
使用: |
運行の先頭に立 |
理論: |
memsの磁気技術 |
生産量: |
デジタル センサー |
ヘディング精度: |
0.8deg |
ピッチの測定範囲: |
+/-90deg |
ロール測定の範囲: |
+/-180deg |
角度の正確さを傾けなさい: |
0.2deg |
広い温度: |
-40C | + 85C |
サイズ: |
L55*W37*H24mm |
電源: |
DC 5V |
出力インターフェイス港: |
任意標準的なRS232/RS485/TTL |
保護クラス: |
IP67 |
使用: |
運行の先頭に立 |
理論: |
memsの磁気技術 |
生産量: |
デジタル センサー |
ヘディング精度: |
0.8deg |
ピッチの測定範囲: |
+/-90deg |
ロール測定の範囲: |
+/-180deg |
角度の正確さを傾けなさい: |
0.2deg |
広い温度: |
-40C | + 85C |
サイズ: |
L55*W37*H24mm |
電源: |
DC 5V |
出力インターフェイス港: |
任意標準的なRS232/RS485/TTL |
保護クラス: |
IP67 |

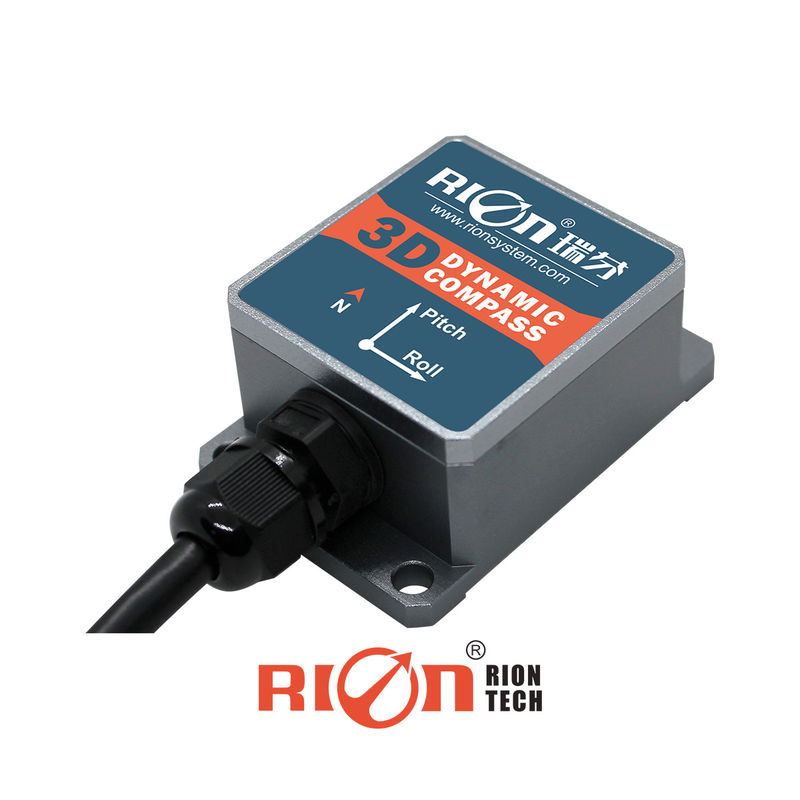

水中の車両の方向性ナビゲーションのためのコンパスメーター ジロ補償コンパス方向性センサー
▶ 製品 の 記述
DDM350B / DDM360Bは3次元ダイナミック電子コンパスで,3軸の加速計,3軸のジロスコップを含む9軸の慣性測定装置を統合しています.3軸のフルスゲートダイナミックな角度特性が高く,加速計の姿勢特性が安定しているため,複雑な姿勢変化に従うピッチとロールの角度は,動的慣性ナビゲーションアルゴリズムによって得られます.地磁気アジマス角は硬磁気と軟磁気校正アルゴリズムを採用します磁場干渉のある環境でも 校正アルゴリズムを通じて磁場の影響力を排除できます中央プロセッサによってリアルタイムでコースが計算され,ダイナミックなピッチとロールアングルは,幅広い磁気アジムスのダイナミックなコース補償に使用されます.コンパスが高精度な方向データを提供できるようにする. 傾き角が ±85° であっても電子コンパスは,多様化された出力モードを持つ高レベルのDSP算数プロセッサを統合しています.標準インターフェースにはRS232/RS485/TTLやその他のインターフェースが含まれます.他の通信インターフェースはカスタマイズできます.
▶ 主要 な 特徴
★傾き角測定範囲:傾き ±85°,転転角度 ±180°
★硬磁,柔らかい磁,傾斜角補償
★標準RS232/RS485/TTL出力インターフェース
★傾き解像度:0.1°
★傾き精度:0.2°
★寸法:L55×W37×H24mm
★ DC 5V 電源
★ IP67 防水級
▶ アプリケーション
★ 海洋調査と地図作成
★ GPS 統合 ナビゲーション
★アンテナのサーボ制御
★赤外線画像機
★レーザー距離計
★ ROV 水中ロボットのナビゲーション
★特別な機会 ロボット
| DDM350B/DCM360Bパラメータ | ||
| コンパス方向 | 航路の正確さ | 0.8° |
| 決議 | 0.1° | |
| 音域 | ±90° | |
| ロール範囲 | ±180° | |
| 傾き精度 | 静的状態 0.2° | |
| ダイナミック 0.5° | ||
| 決議 | 0.1° | |
| 傾き補償の角度範囲 | ロール ±180° | |
| 傾き < 85° | ||
| カリブレーション | 硬鉄の校正 | そうだ |
| 軟鉄の校正 | そうだ | |
| 磁場干渉校正方法 | 平面の1回転 (二次元校正) | |
| 物理的特徴 | サイズ | L55×W37×H24mm |
| RS232/RS485/TTL | 4コア 1メートルの直接リードケーブル | |
| インターフェース | 起動遅延 | <50ms |
| 生産率 | 20Hz/s | |
| バウッド率 | 2400から115200バウンド | |
| 出力形式 | バイナリー高性能プロトコル | |
| パワー | 供給電圧 | (デフォルト) DC +5V |
| (カスタマイズされた) DC 9V36V | ||
| 電流 (MAX) | 45mA | |
| 理想モデル | 35mA | |
| スリープモード | TBD | |
| 環境 | 操作範囲 | -40°C+85°C |
| 保存温度 | -40°C+100°C | |
| 振動抵抗 | 2500g | |
| EMC | EN61000とGBT17626に従って | |
| MTBF | ≥40000時間/時間 | |
| 断熱抵抗 | ≥100 メガオム | |
| 衝撃耐性 | 100g@11ms,3 軸方向 (半シナウイド) | |
| 振動防止 | 10gms,10 ‰1000Hz | |
| 体重 | 単板: ≤25g ≤135g (1メートルケーブルを含む) | |
ソフトウェアの設定:
