製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, ISO
モデル番号: DCM301B
支払及び船積みの言葉
最小注文数量: 1
価格: $235.00/Pieces 1-99 Pieces
パッケージの詳細: 1pcs/polybagのスポンジ、200pcs/ctnが付いている20pcs/inner箱
受渡し時間: サンプルのための5日
支払条件: T/T、Paypal
供給の能力: 30000の部分/部分每の 週
正確さの先頭に立:: |
0.5-0.8 |
傾き角度の測定範囲: |
+/-90deg |
角度の決断を傾けなさい: |
0.1 |
角度の正確さを傾けなさい: |
0.3 |
広いtemperatur: |
-40~ +85C |
電源: |
DC5V |
出力インターフェイス: |
任意標準的なRS232/RS485/TTL |
カリブレーション: |
第2 |
正確さの先頭に立:: |
0.5-0.8 |
傾き角度の測定範囲: |
+/-90deg |
角度の決断を傾けなさい: |
0.1 |
角度の正確さを傾けなさい: |
0.3 |
広いtemperatur: |
-40~ +85C |
電源: |
DC5V |
出力インターフェイス: |
任意標準的なRS232/RS485/TTL |
カリブレーション: |
第2 |

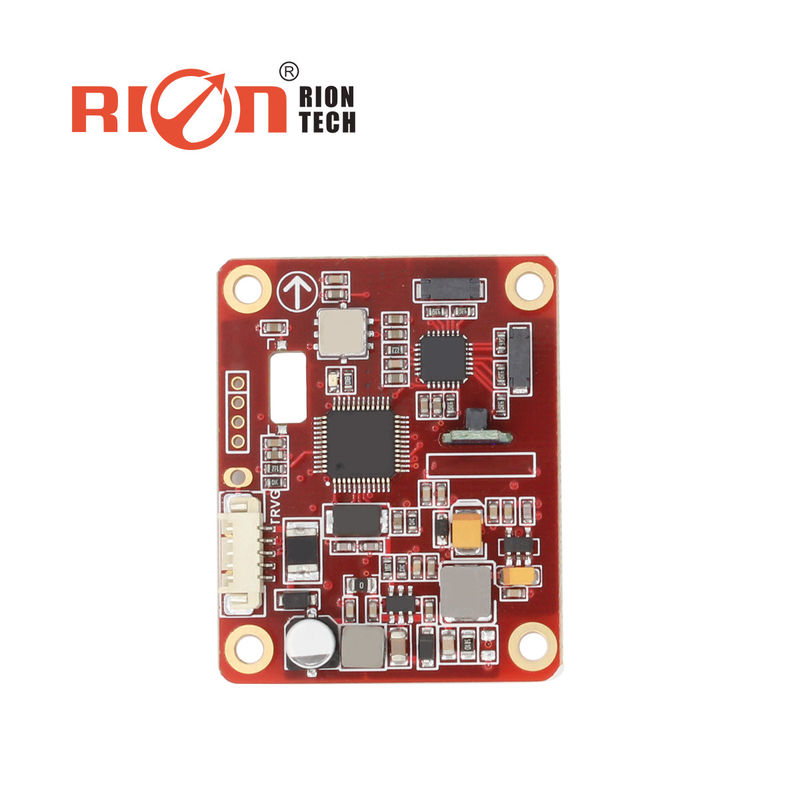

三軸DCM301Bデジタルコンパスモジュール平面校正磁気計
一般説明
DCM301Bは高精度3D電子コンパスは2D平面校正アルゴリズムを使用し,校正には3D姿勢の傾きを必要とせず,校正プロセスを完了するために円を平らに回すだけです.磁気インターにある校正アルゴリズムによって磁気影響を除去するフェルエンセンサ環境nメンテント,DCM301B 統合された3軸フルクスゲートセンサーで,リアルタイムで中央プロセッサを通過する解答器で,3軸の加速計を使用して,幅広い傾斜角の方向補償を行います.傾き角が±90°電子コンパスの統合された高精度MCU制御,様々な出力モード,RS232/RS485/TTLなどの標準インターフェース,その他のインターフェース,そして他の通信インターフェースのカスタマイズを受け入れます.
特徴:
適用:
| DCM301B&DCM302B | パラメーター | |
| コンパス方向 | 最良のコース精度 (RMS) | 0.5°傾き<10° |
| 1.0°傾き<30° | ||
| 2.0°傾き<40° | ||
| 2.5°傾き <70° | ||
| 決議 | 0.1° | |
| コンパスの傾斜パラメータ | ピッチ精度 (RMS) | 0.1°<15° (測定範囲) |
| 0.2°<30° (測定範囲) | ||
| 0.3°<60° (測定範囲) | ||
| 0.3°<85° (測定範囲) | ||
| 傾斜範囲 | ±85° | |
| ロール精度 (RMS) | 0.1°<15° (測定範囲) | |
| 0.2°<30° (測定範囲) | ||
| 0.3°<60° (測定範囲) | ||
| 0.3°<85° (測定範囲) | ||
| ロール傾斜範囲 | ±85° | |
| 決議 | 0.1° | |
| 傾き補償の範囲は最高です | <40° | |
| カリブレーション | 硬鉄の校正 | そうだ |
| 軟鉄の校正 | そうだ | |
| 磁場干渉校正方法 | 円1回転 (2D校準) | |
| 物理的特徴 | サイズ | L60×W59×H29mm |
| 体重 | PCB: 20g,殻付き: 100g | |
| RS-232/RS485/TTLインターフェースコネクタ | 5PIN接続器 | |
| インターフェースの特徴 | 開始遅延 | <50MS |
| 最大出力率 | 20Hz/s | |
| 通信率 | 2400〜19200バウンド | |
| 出力形式 | バイナリー高性能プロトコル | |
| パワー | 電源 | (デフォルト) DC+5V |
| (カスタマイズされた) DC9V36V | ||
| 電流 (最大) | 40mA | |
| 理想モード | 30mA | |
| スリープモード | TBD | |
| 環境 | 操作範囲 | -40°C+85°C |
| 保存温度 | -40°C+85°C | |
| 抵抗ショック性能 | 2500g | |
| 電磁互換性 | EN61000とGBT17626に従って | |
| MTBF | ≥40000時間/回 | |
| 断熱装置 | ≥100M | |
| 抗ショック | 100g@11ms,3 軸方向 (半シナウイド) | |
| 振動防止 | 10gms,10 ‰1000Hz | |
