製品詳細
起源の場所: 中国
ブランド名: RION
証明: CE, FCC , ROHS

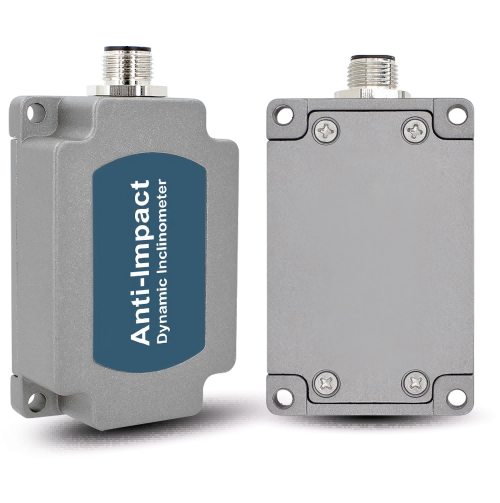

モデル番号: HDA446T
文書: HDA446T DIGITAL OUTPUT DYNA...OR.pdf
支払及び船積みの言葉
最小注文数量: 1
価格: $56.00/Pieces
パッケージの詳細: カートン
受渡し時間: 5〜8営業日
支払条件: T/T
供給の能力: 3000/month
防振: |
10grms / 10～1000Hz |
任意出力: |
RS485/232/TTL |
静的な正確さ: |
±0.05° |
重さ: |
≤165g (ケーブルを除く) |
広い電圧入力: |
DC 9~36V |
保護レベル オプション: |
IP67/IP68 |
防振: |
10grms / 10～1000Hz |
任意出力: |
RS485/232/TTL |
静的な正確さ: |
±0.05° |
重さ: |
≤165g (ケーブルを除く) |
広い電圧入力: |
DC 9~36V |
保護レベル オプション: |
IP67/IP68 |
適用分野
労働原理
それは輸入コア制御ユニットを採用し,容量的なミニチュア振り子原理を使用します. 地の重力原理,傾斜角度ユニットが傾いているとき,地球の重力は重力生成することができます 対応する電容量を変更し,傾斜角を変化させることができます 容量を増幅し,フィルタリングし,変換することによって得られる.
主要な特徴
設置の軸
HDA446TはENU座標系,右手系を使用します. Z-X-Yの回転順序に従って, Y軸の正の方向はキャリアの前方を指し,Z軸の周りに回転する角は Y軸の周りに回転する角は,ピッチの角です. ロール・アングル
仕様
| HDA446T-C1 | 条件 | パラメータ | |
| 測定範囲 | - | X ± 90°,Y ± 90° | |
| 測定軸 | - | X軸/Y軸 | |
| ロール&ピッチ 静的精度 | @25°C | ±0.05° | |
| ロール&ピッチ動的精度 (RMS)1) について | @25°C | ±0.1° | |
| ギロスコープ | ギロスコップの範囲 | - | ±300°/s |
| ゼロバイアス安定性 (10sスムーズ) | - | 8.5°/h | |
| 角式ランダムウォーク係数 (アラン) | - | 0.25°/sqrt ((h) | |
| 加速 | 加速範囲 | - | ±4g ±16g オプション |
| ゼロバイアス安定性 (10s平均) | - | 00.02mg | |
| ゼロバイアス不安定性 (アラン) | - | 0.005mg | |
| 速度 ランダムウォーク係数 (アラン) | - | 0.005m/s/sqrt ((h) | |
| ゼロ温度係数(2) について | -40~85°C | ±0.01°/°C | |
| 温度の感度係数(3) について | -40~85°C | ≤100ppm/°C | |
| オン開始時間 | ≤3.5S | ||
| 応答時間 | 0.01S | ||
| 出力信号 | カノペン | ||
| 電磁互換性 | EN61000とGBT17626に従って | ||
| MTBF | ≥98,000時間/時間 | ||
| 断熱抵抗 | ≥ 100 メガオム | ||
| 衝撃耐性 | 100g @ 11ms,三軸 (半シナス波) | ||
| 振動抵抗 | 10gms / 10~1000Hz | ||
| 防水級 | 標準 IP67,オプション IP68 耐腐食性 IP68 保護レベル | ||
| 体重 | シングルコネクタ ≤165g / ダブルコネクタ ≤180g (ケーブルを除く) | ||
|
よくある質問
1風力タービンの刃のピッチ姿勢センサーとは?
風力タービンの刃のピッチ姿勢センサーは,リアルタイムの監視のために設計されています 風力タービンの刃の3次元姿勢.それは刃の姿勢のためのロール,ピッチとアジムートデータを提供することができます 監視,運用分析,制御の最適化
2刃の姿勢センサーで 何が見える?
風力タービンの刃の姿勢の変化をリアルタイムで監視し, この情報は,刃のピッチモニタリング,操作 状態分析と刃のクリアランスの評価
3風力タービンの性能を向上させる
リアルタイムで刃の姿勢データをピッチ制御と操作を最適化するための基盤を提供することができます 適切なタービン構成と運用条件下で,モニタリングデータは, 発電効率の向上
4センサーは風力タービンの刃のクリアランスのリスクを 減らすのに役立ちますか?
リアルタイムで3次元的に 刃の姿勢を監視する 操作者が潜在的なクリアメントリスクを評価するのに役立ちます. タービン安全監視を改善する.
5風力タービンの刃の姿勢センサーが どこに設置されているの?
センサーは風力タービンのブレードに設置したり,指定されたブレードモニタリングに設置することができます. タービンの構造と監視の要求に応じて位置付け 長期的なオンラインモニタリングに適しています
6刃のモニタリングセンサーの使用寿命は?
センサーの理論的使用寿命は9年以上作り上げました 風力タービンの長期オンラインモニタリングアプリケーションに適しています.
