理論:	MEMS	出力信号:	RS485/RS232/TTL
動作温度:	-40°C ~ +85°C	ロール&ピッチの解像度:	0.01°
ダイナミックセンサの幅広く電圧入力:	DC9~36V	測定の軸線:	Ｘ軸/Ｙ軸/Z軸
応答時間:	0.01S	動的正確さ:	±0.1°

HDA436T		条件	パラメーター
測定範囲		-	ロール±180°,傾斜±90°,アジムス±180° (電源停止時の初期値は0°)
測定軸		-	X軸/Y軸/Z軸
ロール&ピッチの解像度¹⁾		-	0.01°
ロール&ピッチ静的精度^{(2) について}		@25°C	±0.05°
ロール&ピッチダイナミック精度 (rms)		@25°C	±0.1°
ジロ	範囲	-	±250°/s
	偏差安定性ゼロ (平均10秒)	-	8.5°/h
	バイアス不安定性ゼロ (アラン)	-	4.5°/h
	角度ランダム歩行係数 (アラン)	-	0.25°/sqrt ((h)
加速	範囲	-	HDA436T:±8g HDA437T:±20g
	バイアス安定性 (平均10s)	-	00.02mg
	バイアス不安定性 (アラン)	-	0.005mg
	速度ランダム歩行係数 (アラン)	-	0.005m/s/sqrt ((h)
ゼロポイント温度^{(3) について}		-40°Cから85°C	±0.01°/°C
感度温度,係数⁴⁾		-40°Cから85°C	≤100ppm/°C
起動時間		≤3.5S
応答時間		0.01S
出力信号		RS485/RS232/TTL
電磁互換性		EN61000とGBT17626に従って
MTBF		≥98000時間/時間
断熱抵抗		≥100 メゴム
衝撃耐性		100g @ 11ms,3 軸方向 (半シヌソイド)
振動防止		10gms / 10 千Hz
防水レベル		標準のIP67,オプションのIP68および耐腐食性IP68の保護レベル
ケーブル		配線なしの標準,オプションの2m M12航空プラグとPVC無遮断ケーブル
体重		シングルコネクタ ≤165g / 双接頭 ≤180g (ケーブルなし)
1) 解像度: 測定範囲内でセンサーによって検出され解像できる測定値の最小の変化を指します. 2) 正確さ: 標準温度下での複数の測定 (>16回) で測定された角値と実際の角値の平均平方根差を指します. 3) ゼロ温度漂移係数: センサーのノーマル動作温度範囲内における,正常温度に対する表示値の変化率 4) 感度温度漂流係数:センサーの室温での全スケール表示の温度の変化率の割合は,その指定動作温度範囲内.

傾きセンサーのクリノメーター

動的クリノメーター

デジタル高精度なクリノメーター

2軸線のデジタル クリノメーター

アナログのクリノメーター

無線クリノメーター

3Dデジタルのコンパス

MEMSは加速度計を基づかせていた

MEMSのジャイロ スコープ センサー

振動検出センサー

クリノメーター スイッチ

IMUの慣性の測定単位

ジャイロコンパスの北のファインダー

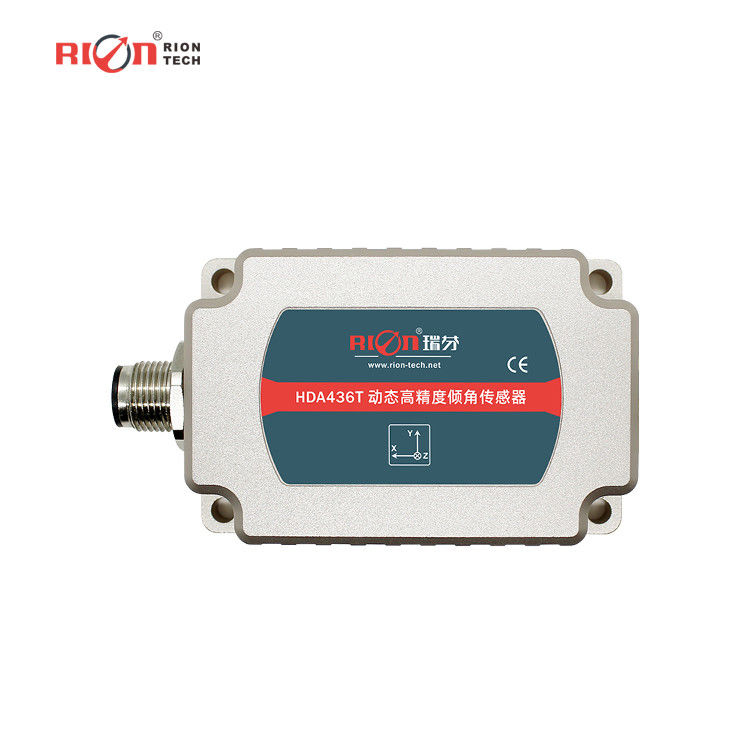

HDA436 振動アジムス角 ダイナミックインクリノメーター 静的精度 傾斜センサー
