製品詳細
起源の場所: 広東,中国
ブランド名: RION
証明: CE, ISO
モデル番号: HDA436VL-232
支払及び船積みの言葉
最小注文数量: 1個
価格: $70.00/Pieces
パッケージの詳細: カートン
受渡し時間: サンプルのための7日
支払条件: T/T,Paypal メールで受け取る
供給の能力: 5000/月
測定の軸線: |
Ｘ軸/Ｙ軸/Z軸 |
供給電圧: |
9~36v |
動作温度: |
-40°C ~ +85°C |
出力信号: |
RS485/RS232/TTL |
起動時間: |
≤3.5S |
応答時間: |
0.01S |
MTBF: |
≥98000時間/時間 |
断熱抵抗: |
≥100 メゴム |
測定の軸線: |
Ｘ軸/Ｙ軸/Z軸 |
供給電圧: |
9~36v |
動作温度: |
-40°C ~ +85°C |
出力信号: |
RS485/RS232/TTL |
起動時間: |
≤3.5S |
応答時間: |
0.01S |
MTBF: |
≥98000時間/時間 |
断熱抵抗: |
≥100 メゴム |

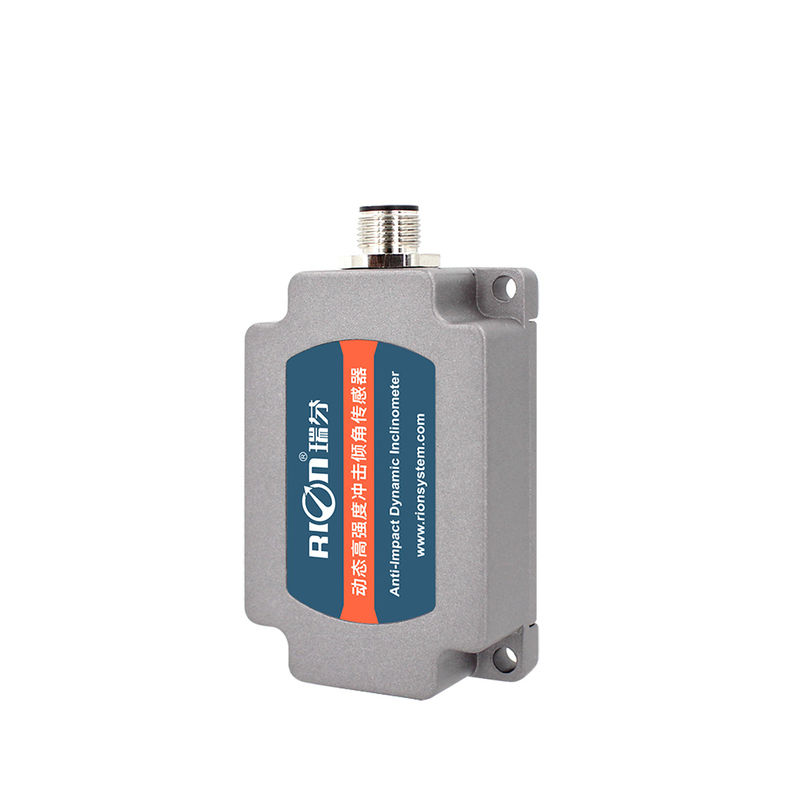

三軸 高精度傾斜計 方向角 絶縁抵抗 動的傾斜計
▶ 主要 な 特徴
★範囲 (ロール角度 ±180°,ピッチ角度 ±90°,アジミュート角度 ±180°)
★解像度 0.01°
★ロール&Pかゆみ ダイナミック精度: ± 0.1°
★ 静的精度: ± 0.05°
★RS485/232/TTL出力 オプション
★DC 9~36V 幅の電圧入力
★広い温度での動作 -40~+ 85°C
★IP67/IP68 保護レベル オプション
▶ アプリケーション フィールド
★高振動衝撃砂石設備
★鉄道機関車の監視
★衛星通信車両の姿勢検出
★シールドパイプジャッキングアプリケーション
★シールドパイプジャッキングアプリケーション
★地質学機器の傾き監視
★地下掘削装置の姿勢ナビゲーション
★船舶の航海姿勢測定
★傾き角に基づく方向性測定
★石油掘削設備
★各種の機械の傾き測定
▶製品説明
HDA446TRION Technologyによって発売された新しい世代のデジタルMEMS動的傾斜センサーです.移動するキャリアの姿勢パラメータ (ロール,ピッチ,アジムート) を測定できます.動きや振動下で傾き角を測定するのに適しています.HDA446T高精度加速とジロセンサーが組み込まれていて,移動や振動中のキャリアのリアルタイムの動きデータを測定できるカルマンフィルターアルゴリズムを統合しています.RS485 / RS232 / TTLのような信号出力モードはオプションです.拡張性も強いです
この製品は非接触測定原理を採用し,リアルタイムで現在の姿勢と傾きを出力することができます.2つの表面の相対的な変化を取得する必要はありません.. 内部に統合された高精度ADと高精度ジロユニットで,非線形,直角結合,温度漂移,真時遠心加速を補償する.運動加速の干渉によって引き起こされる遠心誤差を大幅に排除長期にわたる複雑な動きに適応する 場所や厳しい環境での作業この製品は,外部の電磁気干渉に強い抵抗力を備えた動的および静的二モード測定センサーです.. それは,大規模なおよび高強度の衝撃および振動産業環境のあらゆる種類に適しており,産業自動化制御と姿勢測定のための理想的な選択です.
|
|
条件 |
パラメータ |
|
|
措置e 範囲 |
- |
ロール±180°,傾斜±90°,アジムス±180° (電源停止時の初期値は0°) |
|
|
措置e 軸 |
- |
X軸/Y軸/Z軸 |
|
|
ロール&Pかゆみ 決議1) |
- |
0.01° |
|
|
ロール&Pかゆみ 静的精度(2) について |
@25°C |
± 0 とする.05° |
|
|
ロール&Pかゆみ ダイナミック精度(rms) |
@25°C |
± 0 とする.1° |
|
|
ジロ |
範囲 |
- |
±300°/s |
|
偏差安定性ゼロ (平均10秒) |
- |
8.5°/h |
|
|
バイアス不安定性ゼロ(アラン) |
- |
4.5°/h |
|
|
角度 ランダム歩行係数アラン) |
- |
0.25°/sqrt ((h) |
|
|
加速 |
範囲 |
- |
±4g ±16g |
|
バイアス安定性 (平均10s) |
- |
00.02mg |
|
|
バイアス不安定性(アラン) |
- |
0.005mg |
|
|
速度 ランダム歩行係数アラン) |
- |
0.005m/s/sqrt ((h) |
|
|
ゼロポイント温度(3) について |
-40歳ほら85°C |
±0.01°/°C |
|
|
感度温度,係数4) |
-40歳ほら85°C |
≤100ppm/°C |
|
|
起動時間 |
≤3.5S |
||
|
応答時間 |
0.01S |
||
|
出力信号 |
RS485/RS232/TTL |
||
|
電磁互換性 |
EN61000とGBT17626に従って |
||
|
MTBF |
≥98000時間/時間 |
||
|
断熱抵抗 |
≥100 メゴム |
||
|
衝撃耐性 |
100g @ 11ms,3 軸方向 (半シヌソイド) |
||
|
振動防止 |
10gm /10ほら1000Hz |
||
|
防水レベル |
標準のIP67,オプションのIP68および耐腐食性IP68の保護レベル |
||
|
ケーブル |
標準の2メートルM12航空プラグとPVC遮蔽ケーブル,ワイヤ重量 ≤ 120g |
||
|
体重 |
≤165g (ケーブルなし) |
||
|
1) について決議 : 測定範囲内でセンサーによって検出・解析できる測定値の最小の変化を指します. (2) について精度: 測定値と実際の角値の間の正方形の平均根差を基準として,通常の温度下での複数の測定 (>16回) を行う. (3) についてゼロ温度.デリフト係数: センサーのノーマル動作温度範囲内における正常温度に対する表示値の変化率. 4)感度温度. 漂流係数:センサーの室温での全スケール表示の温度の変化率の割合は,その指定動作温度範囲内. |
|||
