製品詳細
起源の場所: 広東,中国
ブランド名: Rion
証明: CE
モデル番号: HDA436T-C2
支払及び船積みの言葉
最小注文数量: 1
価格: $105/Pieces 1-9 Pieces
パッケージの詳細: 箱
受渡し時間: サンプルのための7日
支払条件: T/T パイパール
供給の能力: 5000/month
測定の軸線: |
Ｘ軸/Ｙ軸/Z軸 |
決議: |
0.01° |
ダイナミック精度 (RMS): |
±0.1° |
起動時間: |
1s |
出力信号: |
RS485/RS232/TTL |
ジャイロコンパスの範囲: |
±250°/s |
衝撃耐性: |
100g @ 11ms,3 軸方向 (半シヌソイド) |
防振: |
10gms、10 ‰1000Hz |
測定の軸線: |
Ｘ軸/Ｙ軸/Z軸 |
決議: |
0.01° |
ダイナミック精度 (RMS): |
±0.1° |
起動時間: |
1s |
出力信号: |
RS485/RS232/TTL |
ジャイロコンパスの範囲: |
±250°/s |
衝撃耐性: |
100g @ 11ms,3 軸方向 (半シヌソイド) |
防振: |
10gms、10 ‰1000Hz |

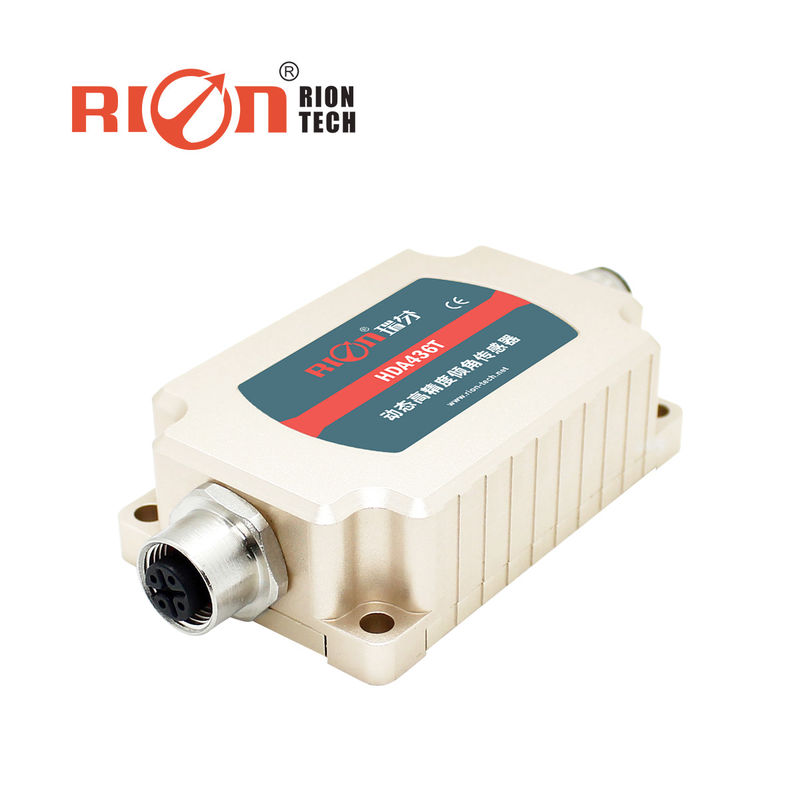

HDA436T デジタルMEMS ダイナミック傾斜センサー ダイナミック機械の傾斜角を測定する
▶ 主要 な 特徴
★範囲 (ロール角度 ±180°,ピッチ角度 ±90°,アジムス角度 ±180°)
★ ダイナミック精度: ± 0.1°
★静的精度: ±0.05°
★ DC 9~6V 幅幅の電圧入力
★ IP67/IP68 保護レベル オプション
▶ 製品 適用
★高振動衝撃砂石設備
★鉄道機関車の監視
★ シールドパイプジャッキングアプリケーション
★ 地質学機器の傾き監視
★ 地下掘削装置の姿勢ナビゲーション
★ 船舶の航海姿勢測定
▶製品説明
HDA436T/HDA437Tは,RION Technologyによって発売された新しい世代のデジタルMEMS動的傾斜センサーです.移動しているキャリアの姿勢パラメータ (ロール,ピッチ,アジムート) を正確に測定します.移動または振動中の傾き角測定に適しているHDA436Tは高精度加速計とジロセンサーを搭載し,動的条件下でリアルタイムで動きデータを測定するためのカルマンフィルターアルゴリズムと統合されています.RS485を含むオプションの信号出力モードを提供していますRS232 と TTL で,高いスケーラビリティを保証します.
この製品は,表面間の相対的な変化を追跡する必要なく,現在の姿勢と傾きのリアルタイム出力を提供する非接触測定原理で動作します.高精度AD変換器とジロユニットを統合して非線形性を補う運動加速の干渉による遠心誤差を大幅に最小限に抑える.ダイナミック測定の精度を向上させる.
センサーは,外部の電磁気干渉に耐える二モード測定能力 (動的および静的) を備えて,強度のために設計されています.大規模な操作と高強度の衝撃と振動が特徴的な環境で,工業自動化制御と正確な姿勢測定に理想的です.
▶仕様
| HDA436T | 条件 | インデックス | |
| 測定範囲 | - |
ロール ±180°,傾斜 ±90°,アジムス ±180° (電源停止時の初期値は0°) |
|
| 測定軸 | - | X軸/Y軸/Z軸 | |
| 決議 | - | 0.01° | |
| 静的精度 | @25°C | ±0.05° | |
| ダイナミック精度 (RMS) | @25°C | ±0.1° | |
| ジロ | 範囲 | - | ±250°/s |
| 偏差安定性ゼロ (平均10秒) | - | 8.5°/h | |
| バイアス不安定性ゼロ (アラン) | - | 4.5°/h | |
| 角度ランダム歩行係数 (アラン) | - | 0.25°/sqrt ((h) | |
| 加速 | 範囲 | - | ±8g |
| バイアス安定性 (平均10s) | - | 00.02mg | |
| バイアス不安定性 (アラン) | - | 0.005mg | |
| 速度 ランダム歩行係数 (アラン) | - | 0.005m/s/sqrt ((h) | |
| ゼロポイント温度係数 | -40°Cから85°C | ±0.01°/°C | |
| 感度温度係数 | -40°Cから85°C | ≤100ppm/°C | |
|
起動時間 |
1S | ||
| 応答時間 | 0.01S | ||
| 出力信号 |
RS485/RS232/TTL |
||
| 電磁互換性 | EN61000とGBT17626に従って | ||
| MTBF | ≥98000時間/時間 | ||
| 断熱抵抗 | ≥100 メゴム | ||
| 衝撃耐性 | 100g @ 11ms,3 軸方向 (半シヌソイド) | ||
| 振動防止 | 10gms,10 ‰1000Hz | ||
| 防水レベル |
標準設定:IP67 選択可能な配置:IP68またはIP68 防腐ケーブル付き |
||
| ケーブル | 配線なしの標準,オプションの2m M12航空プラグとPVC無遮断ケーブル | ||
| 体重 |
≤165g (ケーブルを除く) |
||
