製品詳細
起源の場所: 広東,中国
ブランド名: Rion
証明: CE
モデル番号: HDA436T-C2
支払及び船積みの言葉
最小注文数量: 1
価格: $105/Pieces 1-9 Pieces
パッケージの詳細: 箱
受渡し時間: サンプルのための7日
支払条件: T/T パイパール
供給の能力: 5000/month
静的な正確さ: |
±0.05° |
ダイナミック精度:: |
±0.1° |
決議: |
0.01° |
起動時間: |
1s |
出力信号: |
RS485/RS232/TTL |
測定の軸線: |
Ｘ軸/Ｙ軸/Z軸 |
断熱抵抗: |
≥100 メゴム |
体重: |
≤165g (ケーブルを除く) |
静的な正確さ: |
±0.05° |
ダイナミック精度:: |
±0.1° |
決議: |
0.01° |
起動時間: |
1s |
出力信号: |
RS485/RS232/TTL |
測定の軸線: |
Ｘ軸/Ｙ軸/Z軸 |
断熱抵抗: |
≥100 メゴム |
体重: |
≤165g (ケーブルを除く) |

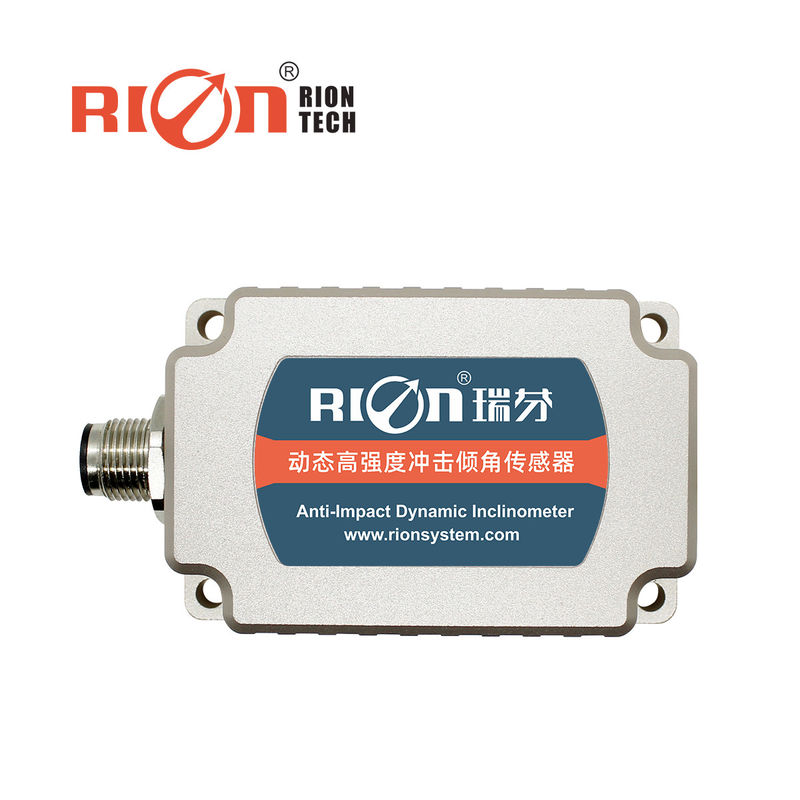

HDA436T ダイナミック機械の測定のためのデジタルMEMS動的傾斜センサー
▶ 主要 な 特徴
★範囲 (ロール角度 ±180°,ピッチ角度 ±90°,アジムス角度 ±180°)
★ ダイナミック精度: ± 0.1°
★静的精度: ±0.05°
★ DC 9~6V 幅幅の電圧入力
★広範囲温度操作 -40~+ 85°C
★ IP67/IP68 保護レベル オプション
▶ 製品 適用
★高振動衝撃砂石設備
★鉄道機関車の監視
★ 衛星通信 車両の姿勢検知
★ シールドパイプジャッキングアプリケーション
★ シールドパイプジャッキングアプリケーション
★ 地質学機器の傾き監視
★ 地下掘削装置の姿勢ナビゲーション
★ 船舶の航海姿勢測定
▶製品説明
HDA436T/HDA437T RION Technologyによって発売された新しい世代のデジタルMEMS動的傾斜センサー.動くキャリアの姿勢パラメータ (ロール,ピッチ,アジミュート) を測定することができます.動きや振動下で傾き角を測定するのに適しています.HDA436Tには,高精度加速とジロセンサーが組み込まれ,移動または振動中のキャリアのリアルタイム運動データを測定できるカルマンフィルターアルゴリズムを統合している.RS485 / RS232 / TTLのような信号出力モードはオプションです.拡張性も強いです
この製品は非接触測定原理を採用し,リアルタイムで現在の姿勢と傾きを出力することができます.2つの表面の相対的な変化を取得する必要はありません.. 内部に統合された高精度ADと高精度ジロユニットで,非線形,直角結合,温度漂移,真時遠心加速を補償する.運動加速の干渉によって引き起こされる遠心誤差を大幅に排除する長期にわたる複雑な動きに適応する 場所や厳しい環境での作業この製品は,外部の電磁気干渉に強い抵抗力を持つ動的および静的二モード測定センサーです.. それは,大規模なおよび高強度ショックおよび振動産業環境のあらゆる種類に適しており,産業自動化制御と姿勢測定のための理想的な選択です.
▶仕様
| HDA436T | 条件 | インデックス | |
| 測定範囲 | - |
ロール ±180°,傾斜 ±90°,アジムス ±180° (電源停止時の初期値は0°) |
|
| 測定軸 | - | X軸/Y軸/Z軸 | |
| 決議 | - | 0.01° | |
| 静的精度 | @25°C | ±0.05° | |
| ダイナミック精度 (RMS) | @25°C | ±0.1° | |
| ジロ | 範囲 | - | ±250°/s |
| 偏差安定性ゼロ (平均10秒) | - | 8.5°/h | |
| バイアス不安定性ゼロ (アラン) | - | 4.5°/h | |
| 角度ランダム歩行係数 (アラン) | - | 0.25°/sqrt ((h) | |
| 加速 | 範囲 | - | ±8g |
| バイアス安定性 (平均10s) | - | 00.02mg | |
| バイアス不安定性 (アラン) | - | 0.005mg | |
| 速度 ランダム歩行係数 (アラン) | - | 0.005m/s/sqrt ((h) | |
| ゼロポイント温度係数 | -40°Cから85°C | ±0.01°/°C | |
| 感度温度係数 | -40°Cから85°C | ≤100ppm/°C | |
|
起動時間 |
1S | ||
| 応答時間 | 0.01S | ||
| 出力信号 |
RS485/RS232/TTL |
||
| 電磁互換性 | EN61000とGBT17626に従って | ||
| MTBF | ≥98000時間/時間 | ||
| 断熱抵抗 | ≥100 メゴム | ||
| 衝撃耐性 | 100g @ 11ms,3 軸方向 (半シヌソイド) | ||
| 振動防止 | 10gms,10 ‰1000Hz | ||
| 防水レベル |
標準設定:IP67 選択可能な配置:IP68またはIP68 防腐ケーブル付き |
||
| ケーブル | 配線なしの標準,オプションの2m M12航空プラグとPVC無遮断ケーブル | ||
| 体重 |
≤165g (ケーブルを除く) |
||
