製品詳細
Place of Origin: Shenzhen
ブランド名: RION
証明: CE
Model Number: HCM370B/HCM375B-MP
支払及び船積みの言葉
最小注文数量: 1pcs
価格: $380
パッケージの詳細: カートン
受渡し時間: 7 営業日
支払条件: T/T, , ペイパル
供給の能力: 3000 PCS/月
角度の決断を傾けなさい: |
0.1deg |
製品サイズ: |
L111.5×W19.5×H19.5mm |
ショック対策: |
10gms、10 ‰1000Hz |
出力インターフェース: |
RS232/RS485/TTL (オプション) |
開始の遅れ: |
<50ms> |
保護クラス: |
IP67 |
ロール測定の範囲: |
±180° |
作業温度: |
-40C ~ +85C |
角度の決断を傾けなさい: |
0.1deg |
製品サイズ: |
L111.5×W19.5×H19.5mm |
ショック対策: |
10gms、10 ‰1000Hz |
出力インターフェース: |
RS232/RS485/TTL (オプション) |
開始の遅れ: |
<50ms> |
保護クラス: |
IP67 |
ロール測定の範囲: |
±180° |
作業温度: |
-40C ~ +85C |

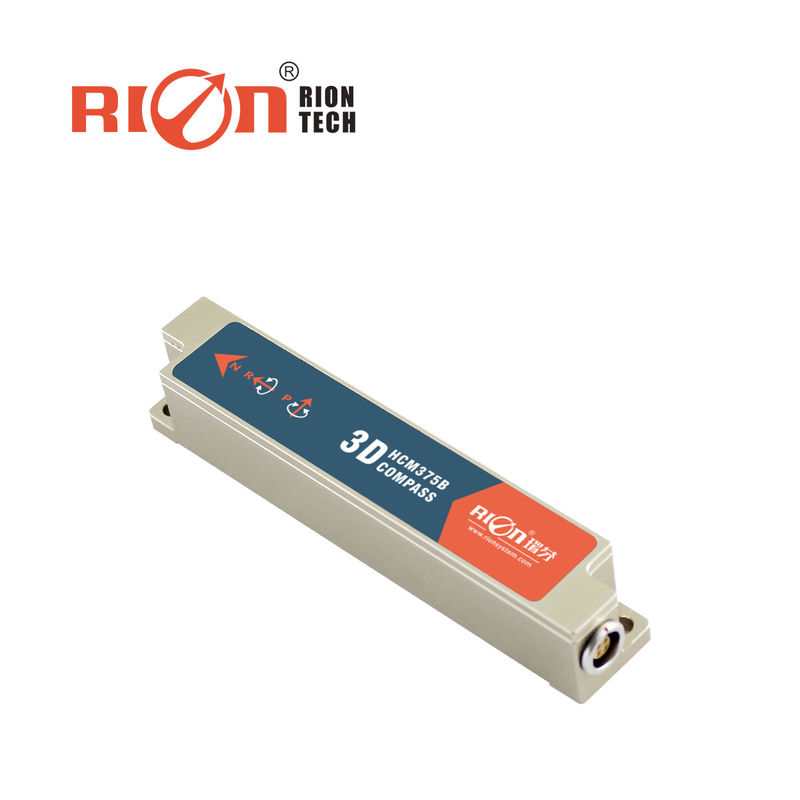

HCM370B/HCM375B-MPは高精度3Dコンパスで,高解像度,強力な反ノイズ能力,安定した温度漂流.先進的な硬鉄と軟鉄の校正アルゴリズムを採用,傾き補償のために高精度加速計を使用しています固定干渉のある環境では,この製品は高精度の測定を提供することができます.
長いストライプ形,幅は1.95cmのみです. IP67グレードで,掘削測定に適しています.様々な製品に迅速かつ便利に組み込める製品とPCBAの両方が提供されています.
この製品は3軸磁場センサーと3軸加速センサーを統合しています.高い信頼性と強力な反干渉能力を持つ産業用シングルチップコンピュータを使用して,リアルタイムでコースデータを計算します高い性能で安定性のある製品で サイズも小さく 消費電力が少ない手持ちデバイスなどの多くの分野に適しています携帯電話,アンテナの安定性,車両,システム統合
★方向の精度:0.5°
★ロール測定範囲:±180°
★傾き解像度:0.1°
★傾斜精度: <0.2° (全範囲)
★ 作業温度: -40°C~+85°C
★サイズ: L110×W19.5×H19.5mm
★硬と柔らかい磁気校正で
★ RS232/RS485/TTL出力
| HCM370B / HCM375B-MPパラメータ | ||
| タイトル | 方向の正確さ | 0.5° |
| 決議 | 0.1° | |
| 傾き | ピッチ 正確さ |
0.1°<15° (測定範囲) |
| 0.1°<30° (測定範囲) | ||
| 0.1°<60° (測定範囲) | ||
| 0.2°<85° (測定範囲) | ||
| 音域 | ±85° | |
| ロール 精度 | 0.1°<15° (測定範囲) | |
| 0.1°<30° (測定範囲) | ||
| 0.1°<60° (測定範囲) | ||
| 0.2°<180° (測定範囲) | ||
| ロール範囲 | ±180° | |
| 決議 | 0.1° | |
| カリブレーション | 硬磁気校正 | 入手可能 |
| 柔らかい磁気校正 | 入手可能 | |
| マグネティック・ファイリング・インターフェレンスの校正方法 |
横方向に360°回転する. |
|
| 磁場干渉校正方法 | 24点校正 | |
| 物理的特性 | PCBAサイズ | L76×W16.5×H8.65mm |
| PCBAの重量 | ≤ 10g (端線を除く) | |
| PCBAターミナルライン | 30cmの端線 | |
| 住宅パッケージのサイズ | L111.5×W19.5×H19.5mm | |
| 住宅パッケージの重量 | ≤ 85g (ケーブルを除く) | |
| ハウジング接続ケーブル | 標準的な1m5PIN空中接続ケーブルケーブル | |
| 出力インターフェース | RS232/RS485/TTL (オプション) | |
| インターフェース | 開始遅延 | <50ms |
| 最大出力率 | 20Hz/s | |
| 通信率 | 2400~115200バウンド | |
| 出力形式 | バイナリー高性能プロトコル | |
| 電源 | 電源電圧 | (デフォルト) DC+5V |
| 電流 (最大) | 30ma | |
| 理想の電流 | 26ma | |
| スリープモード | TBD | |
| 環境 | ワーキングテンパー | -40°C~+85°C |
| 貯蔵温度 | -40°C~+85°C | |
| 抗衝撃性能 | 100g | |
| 保護レベル | IP67 | |
| 電磁互換性 | EN61000とBT17626に従って | |
| MTBF | ≥98000 時間/時間 | |
| 断熱抵抗 | ≥100MΩ | |
| アニットインパクト | 100g@11ms,3 軸方向 (半シナウイド) | |
| 抗ショック |
10gms,10 ‰1000Hz |
|
★ 衛星アンテナ 探査衛星
★ 海上航海調査と地図作成
★ GPS 統合 ナビゲーション
★アンテナのサーボ制御
★赤外線画像機
★レーザー距離計
★ プランター用の地図
★ ROV 水中ロボットのナビゲーション
★ 海学測定器具
★特別な機会 ロボット
