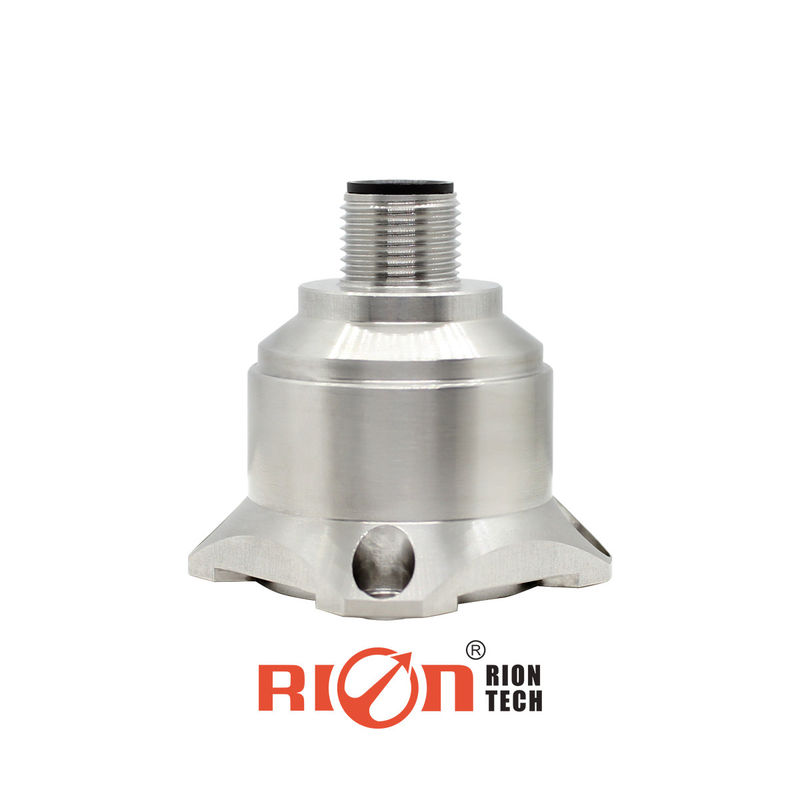

製品詳細
起源の場所: 広東,中国
ブランド名: RION
証明: CE, ISO
モデル番号: AKG392-485
支払及び船積みの言葉
最小注文数量: 1
価格: $260.00/Pieces
パッケージの詳細: 各々の内部箱の1pcs振動センサー、50pcs/ctn
受渡し時間: サンプルのための7日
支払条件: T/T,Paypal メールで受け取る
供給の能力: 3000 PCS/MONTH
名前: |
ローラー振動測定 |
プロトコル: |
RION 68 プロトコルとMODBUS RTU プロトコル |
電源オン/オフの繰り返し性: |
< 2mg |
入力 (VDD_VSS): |
9~36 VDC |
出力インターフェース: |
RS232/RS485/TTL |
材料: |
ステンレス鋼 |
名前: |
ローラー振動測定 |
プロトコル: |
RION 68 プロトコルとMODBUS RTU プロトコル |
電源オン/オフの繰り返し性: |
< 2mg |
入力 (VDD_VSS): |
9~36 VDC |
出力インターフェース: |
RS232/RS485/TTL |
材料: |
ステンレス鋼 |
主な特徴
3軸 (X, Y, Z)
出力信号: RS232; RS485; TTL
電源電圧: 9~36V
サイズ: 長34.3×幅34.3×高38.5mm
動作温度: -40℃ ~ +85℃
保管温度: -40℃ ~ +85℃
優れた偏差安定性、良好な環境性能 (衝撃、振動、温度)
応用
医療機器
橋梁
大型機械、エンジン
自動車
ロードローラー
衝突記録、疲労監視および予測
風力発電
低周波振動および自動監視
交通システム監視、路盤分析および高速鉄道
故障検出
仕様
| AKG392 | パラメータ | 単位 | |||||
| 範囲 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| バイアス校正 | <1 | <1 | <1 | <1 | <1 | <1 | mg |
| 測定軸 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 軸 |
| 電源オン/オフ再現性 | <2 | <2 | <2 | <2 | <2 | <2 | mg(最大) |
|
バイアスの温度 係数 |
0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/℃(標準) |
|
分解能/しきい値 (@ 1Hz) |
< 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg(最大) |
| 非線形性 | <0.5 | <0.8 | <1 | <1 | <1 | <1 | % FS(最大) |
| 帯域幅 (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 直交軸感度 | 1 | 1 | 1 | 2 | 2 | 2 | % |
|
横振動感度比 |
1 | 1 | 2 | 5 | 5 | 5 | % |
| ノイズ密度 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 共振周波数 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 出力レート | 5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz | ||||||
| 出力インターフェース | RS232/RS485/TTL | ||||||
| プロトコル | RION 68プロトコルおよびMODBUS RTUプロトコル | ||||||
| 入力(VDD_VSS) | 9~36 VDC | ||||||
| 動作電流消費 | <60mA @ 12 VDC | ||||||
| コネクタ | 業界標準M12コネクタ | ||||||
| 重量 | 製品正味重量: 82g, マグネットベース: 48g, L字型アダプタープレート 20g | ||||||
| サイズ |
製品サイズ: 34.3*34.3*38.5mm マグネット吸着ベースサイズ: 34.23*34.23*6mm L字型アダプタープレートサイズ: 36*44*15mm |
||||||
通信プロトコル
本製品には68プロトコルとMODBUS RTUの2つのプロトコルが含まれています。プロトコルのデフォルト設定パラメータは以下の通りです。
| プロトコル | RION 68 プロトコル | MODBUS-RTU |
| アドレスコード | 0 | 1 |
| ブロードキャストアドレス | 255 | 0 |
| シリアルポートボーレート | 9600 | 9600 |
| パリティビット | なし | 偶数 |
| シリアルポート開始ビット | 1ビット | 1ビット |
| シリアルポートデータ長 | 8ビット | 8ビット |
| シリアルポート停止ビット | 1ビット | 1ビット |
| 出力モード | 質問応答 | 質問応答 |
| データフォーマット | データフォーマット | データフォーマット |
| データチェック方法 | チェックサム | CRC16 |
RION 68プロトコルとMODBUSプロトコルの相互切り替え方法:
シリアルポートデバッグアシスタントを開き、ボーレート115200、パリティなし、ストップビット1、接続ポート番号を選択し、ホストコンピューターが10msごとに定期的に16進数0xAAを送信するようにします。製品の電源を入れ、「RION」または「MRTU」と応答すると、対応するプロトコルへの変更が成功したことを示します。切り替えが成功した後、パラメータはすべて上記のデフォルトパラメータになります。
サイズ
