製品詳細
起源の場所: 広東,中国
ブランド名: RION
証明: CE, ISO
モデル番号: AKG392-485
支払及び船積みの言葉
最小注文数量: 1
価格: $235.00/Pieces
パッケージの詳細: 各々の内部箱の1pcs振動センサー、50pcs/ctn
受渡し時間: サンプルのための7日
支払条件: T/T、Paypal
供給の能力: 3000 PCS/MONTH
名前: |
振動センサー |
生産量: |
RS485 |
電源オン/オフの繰り返し性: |
< 2mg |
非線形性: |
<0> |
帯域幅（3DB）: |
500Hz |
共鳴頻度: |
5.5kHz |
名前: |
振動センサー |
生産量: |
RS485 |
電源オン/オフの繰り返し性: |
< 2mg |
非線形性: |
<0> |
帯域幅（3DB）: |
500Hz |
共鳴頻度: |
5.5kHz |

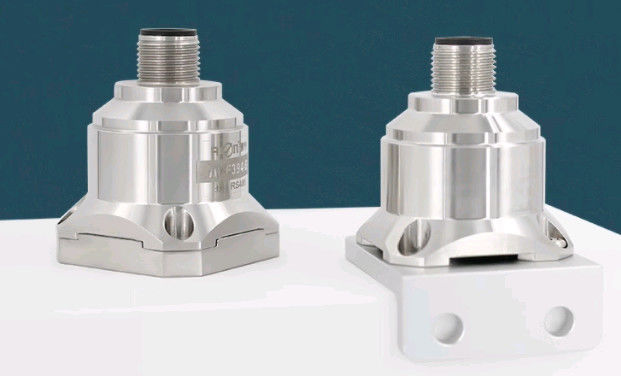

AKG392 産業 MEMS 速度と振幅の出力を持つ三軸加速計センサー
▶主要な特徴
★ 3つの軸 (X,Y,Z)
★出力信号:RS232,RS485,TTL
★電源電圧: 9~36V
★ 衝撃抵抗: 2000G
★ 作業温度: -40°C ~ +85°C
★ 保存温度: -40°C ~ +85°C
★サイズ:L34.3×W34.3×H38.5mm
★ 優れた偏差安定性,環境性能 (衝撃,振動,温度)
▶適用する
★ 医療機器
★ ブリッジ
★ 自動車
★ 道路ローラー
★ 事故記録,疲労監視と予測
★ 風力発電
★ 大型機械,エンジン
★低周波振動と自動監視
★ 交通システムの監視,道路路面分析,高速鉄道の故障検出
▶ 紹介
AKG392三軸加速計は,ライオン・テクノロジーによって独立して開発・製造された新しい加速計で,幅広い用途に使用されています.振動試験や衝撃試験など多くの分野をカバーしています製品には,RS232/485/TTLのオプション付きのデジタルインターフェース出力があります. 異なるアドレスコードを設定することができ,長距離に複数の加速計を連続でインストールできます.多点測定とデータ分析に便利である内部FFT処理は,直接オブジェクト振動周波数と速度と振幅を出力し,ユーザーがデータを分析するのに便利です.
周波数測定の精度を向上させるために,ユーザは,実際の物体の周波数に応じてサンプル採取周波数を変更できます. AKG392は単結晶シリコン容量センサーで,微型機械で加工されたシリコンチップから成る信号調整のための低電力ASIC,補償値を保存するためのマイクロプロセッサ,温度センサー.この製品は,低消費電力,校正,堅牢な構造,安定した出力新しい電子コンフィギュレーションは 復元と超電圧からの保護のために 固体電力を供給しますフルスケール範囲におけるスケール因子の長期安定性と偏差は通常0未満である.このシリーズの製品は,安定した出力信頼性を保証する,堅牢な構造,低電力消費,優れた偏差安定の特徴を持っています.
▶ 仕様
| AKG392 | パラメータ | ユニット | |||||
| 範囲 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| バイアス校正 | <1 | <1 | <1 | <1 | <1 | <1 | 塩分 |
| 測定軸 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 軸 |
| 電源オン/オフの繰り返し性 | <2 | <2 | <2 | <2 | <2 | <2 | mg (最大) |
| 偏差温度係数 | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (典型) |
| 解像度/しきい値 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (最大) |
| 非線形性 | <0.5 | <0.8 | <1 | <1 | <1 | <1 | % FS (最大) |
| 帯域幅 (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 横軸感度 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 横振動感度比 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 騒音密度 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| レゾナンス周波数 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 生産率 | 5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz | ||||||
| 出力インターフェース | RS232/RS485/TTL | ||||||
| 議定書 | RION 68 プロトコルとMODBUS RTU プロトコル | ||||||
| 入力 (VDD_VSS) | 9~36 VDC | ||||||
| 稼働電流消費量 | < 60mA @ 12 VDC | ||||||
| コネクタ | 業界標準のM12コネクタ | ||||||
| 体重 | 製品純重量: 82g,磁気ベース: 48g,L型アダプタープレート: 20g | ||||||
| サイズ |
製品サイズ: 34.3*34.3*38.5mm 磁気吸着ベースサイズ:34.23*34.23*6mm L型アダプタープレートサイズ:36*44*15mm |
||||||
▶接続
|
糸の色 機能の色 機能 |
ブラック | ホワイト | 青い | ブラウン色 |
| GND |
RS232 ((RXD) / RS485 (D+) |
RS232 (TXD) / RS485 (D-) |
Vcc 9V 36V |
▶ コミュニケーション プロトコル
製品には68プロトコルとMODBUS RTU2つのプロトコルが含まれています.プロトコルのデフォルト構成パラメータは以下のとおりです.
| 議定書 | リオン68議定書 | MODBUS-RTU |
| アドレスコード | 0 | 1 |
| 放送アドレス | 255 | 0 |
| シリアルポートのボードレート | 9600 | 9600 |
| パリティビット | パリティーがない | 均等性 |
| シリアルポート開始ビット | ほんの少し | ほんの少し |
| シリアルポートデータ長 | 8ビット | 8ビット |
| シリアルポートストップビット | ほんの少し | ほんの少し |
| 出力モード | 質問と答え | 質問と答え |
| データ形式 | データ形式 | データ形式 |
| データチェック方法 | チェックサム | CRC16 |
