製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, ISO
モデル番号: AKF390B
支払及び船積みの言葉
最小注文数量: 1
価格: $235.00/Pieces
パッケージの詳細: カートン
受渡し時間: サンプルのための7日
支払条件: T/Tのpayapl
供給の能力: 5000組のセット/セット每の 月
理論: |
MEMS |
ブランド: |
振動センサー |
3軸加速計: |
XYZ |
出力インターフェース: |
0~5V |
電源: |
DC 9~36V |
インパクト: |
2000G |
サイズ: |
L50*W508H38mm |
重さ: |
100G |
使用温度: |
-40℃～+85℃ |
優れた偏差安定性: |
衝撃,振動,温度に対する優れた性能 |
使用法: |
振動センサー |
出力: |
デジタルセンサー |
理論: |
MEMS |
ブランド: |
振動センサー |
3軸加速計: |
XYZ |
出力インターフェース: |
0~5V |
電源: |
DC 9~36V |
インパクト: |
2000G |
サイズ: |
L50*W508H38mm |
重さ: |
100G |
使用温度: |
-40℃～+85℃ |
優れた偏差安定性: |
衝撃,振動,温度に対する優れた性能 |
使用法: |
振動センサー |
出力: |
デジタルセンサー |
概要

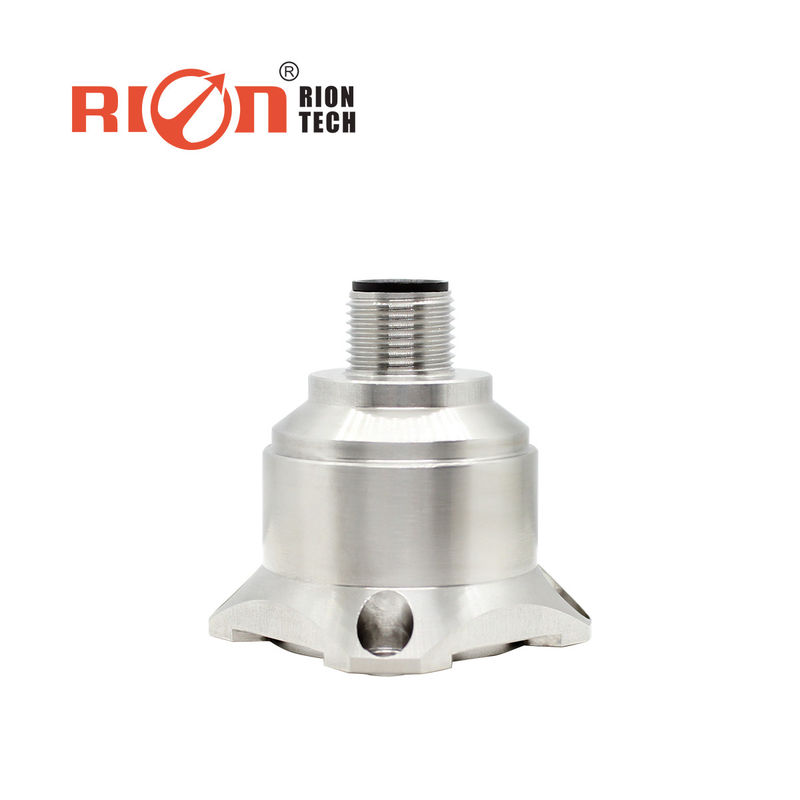

AKF390 三軸振動センサーは、自社開発・製造の電圧出力型振動センサーであり、振動試験や衝撃試験など、様々な分野で使用できます。本製品はアナログ電圧出力方式を採用しており、AKF390はマイクロマシン加工されたシリコンチップ、信号調整用低消費電力ASIC、補正値記憶用マイクロプロセッサ、温度センサーで構成される単結晶シリコン容量センサーです。本製品は低消費電力、校正済み、堅牢な構造、安定した出力を特徴としています。新しい電子構成により、リセット用のソリッドステート電源と過電圧からの包括的な保護を提供します。本製品は、堅牢な構造、低消費電力、優れたオフセット安定性などの特徴を備え、製品出力の信頼性を保証します。
特徴
●三軸（X、Y、Z）
●出力インターフェース：0～5V
●電源：9～36V
●耐衝撃性：2000G
●優れたオフセット安定性
●サイズ：長さ50×幅50×高さ38mm
●重量：100g
●動作温度：-40℃～+85℃
●保管温度：-55℃～+100℃
●耐衝撃性、耐振動性、耐温度性に優れた性能
応用
●衝突記録、疲労監視および予測
●船舶搭載衛星追尾システム
●交通システム監視、路盤分析、高速鉄道の故障検出
●低周波振動および自動監視
| AKF390 | パラメータ | 単位 | |||||
| レンジ | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| オフセット校正 | <1 | <1 | <1 | <1 | <1 | <1 | mg |
| 測定軸 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 軸 |
| 電源ON/OFF時の繰り返し精度 | <2 | <2 | <2 | <2 | <2 | <2 | mg(最大) |
| 感度（±10%） | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | mV/g |
| オフセット温度係数 | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | % / ℃ |
| 分解能/しきい値（@ 1Hz） | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg(最大) |
| 非線形性 | <0.5 | <0.5 | <0.8 | <1 | <1 | <1 | % FS(最大) |
| 周波数応答 | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 帯域幅（3dB） | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| クロス軸感度 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 横方向振動感度比 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 共振周波数 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| ノイズ密度 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g出力 2.5V | <0.01 | <0.01 | <0.01 | <0.008 | <0.008 | <0.008 | mV |
| 出力電圧 | 0～5V | ||||||
| 信頼性 | MIL-HDBK-217, グレード2 | ||||||
| 耐衝撃性 | 100g @ 11ms, 三軸方向（半正弦波） | ||||||
| 復帰時間 | <1ms (1000g, 1/2 Sin 1ms, i軸に衝撃が作用した場合) | ||||||
| 振動 | 20g Rms, 20～2000Hz (ランダムノイズ, 各軸に30分間作用) | ||||||
| 入力（Vdd_Vss） | 9-36 VDC | ||||||
| 消費電流 | <60mA @ 12 VDC | ||||||
| コネクタ | 産業用標準M12コネクタ | ||||||
| 保護等級 | IP67 | ||||||
| 重量 | 73.5g | ||||||
| 寸法 | 34.3*34.3*38.5mm | ||||||
|
色
機能
|
黒
|
白
|
青
|
茶
|
グレー
|
|
|
|
|
|
|
|
|
|
GND
電源マイナス |
RS232(RXD)
またはRS485(D+) |
RS232(TXD)
またはRS485(D-) |
Vcc 9～36V
電源プラス |
