CE ROHS合格 低コストミニ シングル/ダブル軸 デジタルアングル Senosr 傾斜計 RS232/RS485/TTL モッドバス 傾斜計 中国工場
データシートをここからダウンロードします.
LCA316T LCA326T シリアルポート 傾き計の角度セン...
▶ 主要 な 特徴
★ 単軸/二軸傾き測定
★ 解像度は0.02°
★ 範囲 ± 10 ± 90° 選択可能
★標準DC5V電源
★広範囲温度での動作 -40 °C+85 °C
★ IP67 保護レベル
★出力モード RS232 / RS485 / TTL
★ 小サイズ 55 × 37 × 24mm (カスタマイズ可能)
★高抗振動性能> 3500g
▶適用する
★ 電動盲席の平ら化
★ PTZ 運用監視
★ 衛星アンテナの位置付け
★ 医療機器の平ら化
★ 車のシャシー測定
★ 四輪位置付けシステム
★ 各種エンジニアリング機械の角度制御
▶ 商品 紹介

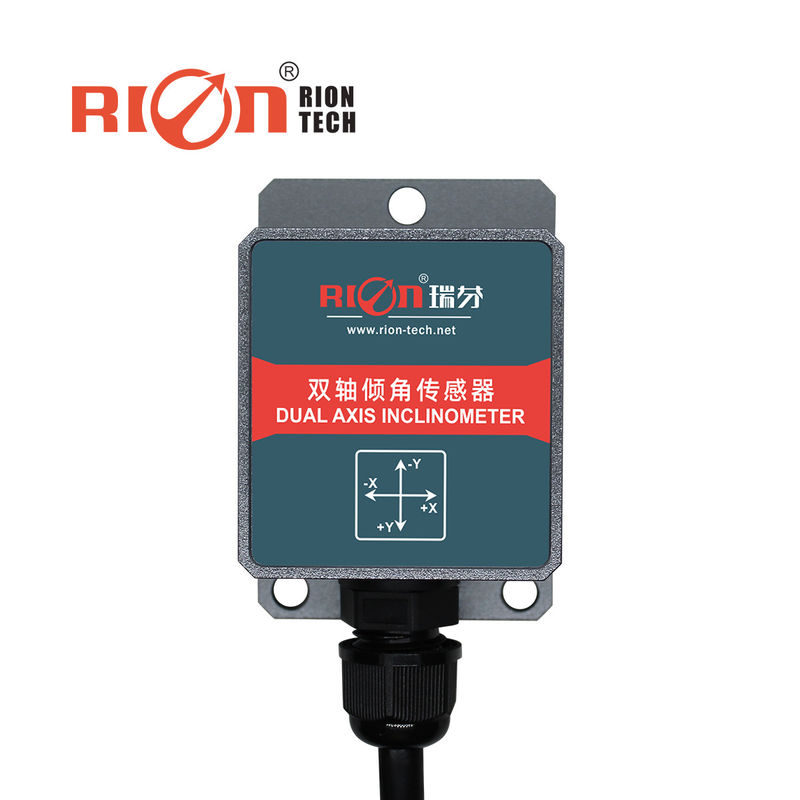

LCA316T / LCA326Tシリーズの製品は,RION Technologyによって発売された新しい世代のデジタル小容量MEMS傾斜センサーである.内蔵された2チャネル地球重力傾斜ユニット,静的重力加速を測定することによって傾斜角変化に変換できる縦平面に対するセンサ出力の傾斜角を測定できる.出力方法 RS232,RS485 または TTL. それは組み込みMCU制御システムであるため,センサーの出力の線形性を2回修正する調整が不十分であったため,アナログ型の精度低下を補う.
この製品は,リアルタイムで現在の姿勢と傾きを出力できる元の量の非接触測定を採用します. それは使用が簡単です. 産業自動化制御です.
工業自動化コンソールの姿勢を測定するのに理想的な選択です.外部電磁気干渉に強い耐性があり,厳しい産業環境での長期作業に適応することができますこの製品は主に静的およびゆっくり変化するダイナミック測定に適していますが,急速に変化するダイナミック測定には適していません.
▶ パラメータ表
|
|
パラメーター |
ユニット |
||||
|
測定範囲 |
|
±10 |
±30 |
±60 |
±90 |
° |
|
措置e軸 |
|
X Y |
X Y |
X Y |
X Y |
軸 |
|
決議 |
|
0.02 |
0.02 |
0.02 |
0.02 |
° |
|
措置e精度 |
@25°C |
0.1 |
0.1 |
0.1 |
0.1 |
° |
|
ゼロ 温度は.コэффициент |
-40歳ほら85°C |
±002 |
±002 |
±002 |
±002 |
°/°C |
|
敏感性 temp.コэффициент |
-40歳ほら85°C |
≤150 |
≤150 |
≤150 |
≤150 |
ppm/°C |
|
開始時の電源 |
|
0.5 |
0.5 |
0.5 |
0.5 |
S |
|
応答頻度 |
|
20 |
20 |
20 |
20 |
Hz |
|
生産率 |
5Hz,15Hz,35Hz,50Hz,設定することができます |
|||||
|
出力信号 |
RS232/RS485/TTL |
|||||
|
EMC |
EN61000とGBT17626に従って |
|||||
|
MTBF |
≥98000時間/時間 |
|||||
|
断熱抵抗 |
≥100 MΩ |
|||||
|
衝撃に耐える |
100g@11ms,3 軸方向 (半シナウイド) |
|||||
|
振動防止 |
10gm,10ほら1000Hz |
|||||
|
保護グレード |
IP67 |
|||||
|
ケーブル |
||||||
|
体重 |
≤135g (1メートルケーブルを含む) |
|||||
