完全なTEMP-COMPENSATIONのHCA726Sの高精度なCAN2.0クリノメーター
HCA716 HCA726のデジタル出力のクリノメーター ピッチro…
▶製品の説明

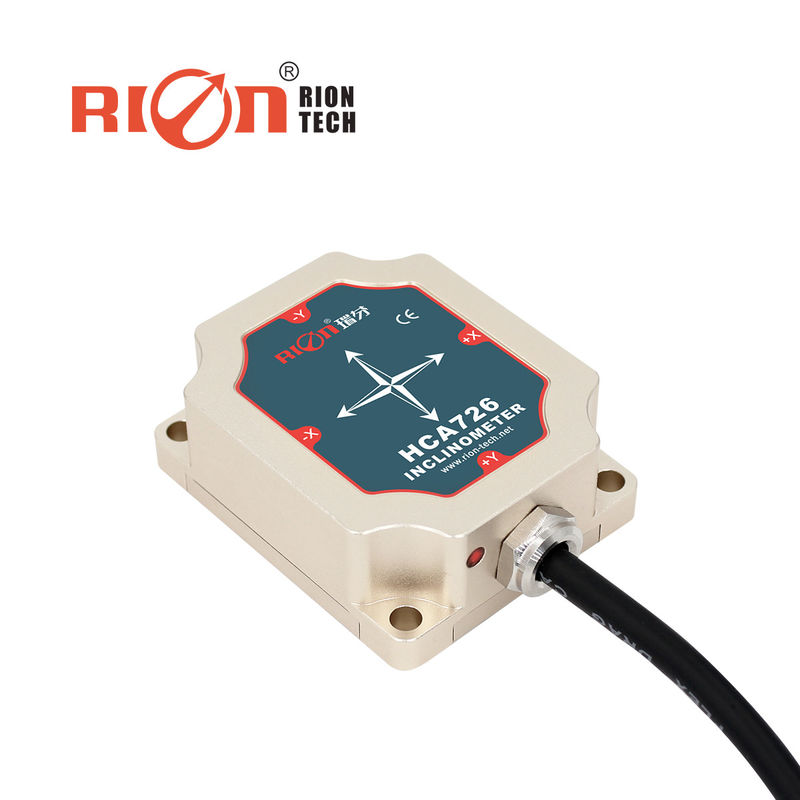

HCA716S/HCA726Sは高精度小さい容積選抜する/産業フィールド制御のためのRIONの技術によって発達する二重軸線のクリノメーターである。それはCAN2.0A/Bの順次アクセスインターフェイスを採用する。作り付けの高精度24bit A/Dの差動コンバーターは、第5等級のろ過のアルゴリズムによって横の平面に関連して、センサーの出力の傾きそしてピッチ角を測定できる。プロダクトは単位、± 180の°までの測定範囲を傾ける最も最近の技術主要なMEMSを統合しフル・スケールの正確さは容易に二重軸線および単一軸線の傾きの測定を達成できる0.01の°である。プロダクトは信頼でき、安定した性能、よいスケーラビリティおよび多数の出力オプションの実質の産業等級プロダクトに、属する。それは産業場所の古代建物、荒廃させた建物、古代壁、等および大規模な高精度の測定の監視の適用のために適している。
▶製品の機能
★/二重軸線のクリノメーターの★の測定範囲は選抜する:任意±1~±180°
★の正確さ:技術的なデータ★の広い電圧入力を参照しなさい:DC9~36V
★の広い温度の働き:-40~+85℃の★の決断:0.001°
★ IP67の保護クラスの★の非常にanti-vibration性能>100g
★の小型直接鉛ケーブル インターフェイス★:54×46×20.5mm （カスタマイズされる）
▶適用
古代建物の★の監視および橋および大きい土地の荒廃させた建物の★の監視
構造車の★の鉱山機械、石油開発装置の★の水平になること
★の医療機器の角度制御★の鉄道のゲージの定規およびゲージの水平になること
★の地下の掘削装置の態度の運行★地質装置の傾きの監視
方向衛星通信のアンテナの★の仰角の測定
▶指定
 HCA716/726-C2/C3 |
条件 | 変数 | 単位 | |||||
| 測定の範囲 | ±10 | ±30 | ±60 | ±90 | ±180 | ° | ||
| 測定の軸線 | X-Y | X-Y | X-Y | X-Y | 縦のＸ軸 | 軸線 | ||
| 決断 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | ° | ||
| 測定の正確さ | MAXE | 部屋の臨時雇用者。 | 0.008 | 0.01 | 0.01 | 0.02 | 0.02 | ° |
| RMSE | 部屋の臨時雇用者。 | 0.004 | 0.005 | 0.005 | 0.006 | 0.006 | ° | |
| 長い臨時雇用者。安定性 | <0> | <0> | <0> | <0> | <0> | ° | ||
| ゼロTemp.coefficient | -40~85℃ | ±0.0005 | ±0.0005 | ±0.0005 | ±0.0005 | ±0.0005 | °/℃ | |
| 感受性の臨時雇用者coeffi | -40~85℃ | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | %/℃ | |
| 時間通りに力 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| 応答の頻度 | 20 | 20 | 20 | 20 | 20 | Hz | ||
| インターフェイス | CAN2.0A/CAN2.0B | |||||||
| EMC | EN61000およびGBT17626に従って | |||||||
| MTBF | ≥98000時間/時 | |||||||
| 絶縁抵抗 | ≥100M | |||||||
| 耐震性 | 100g@11msの3軸方向（Sinusoid半分） | |||||||
| Anti-vibration | 10grms、10~1000Hz | |||||||
| 保護等級 | IP67 | |||||||
| ケーブル |
、グリースの補強耐久力のある、標準1Mの長さ広い温度、 保護されたケーブル4*0.2mm2 |
|||||||
| 重量 | ≤150g （を含む1メートル ケーブル） | |||||||
