製品詳細
起源の場所: 中国
ブランド名: RION
証明: CE, ISO
モデル番号: ACA628T-10
支払及び船積みの言葉
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: カートン
受渡し時間: 10日
支払条件: T/T、PayPal
供給の能力: 1000/month
測定の範囲: |
1~30° |
測定の軸線: |
単一か二重軸線 |
決議: |
0.0007° |
温度の漂流: |
0.0005°/℃ |
長期にわたる安定性: |
0.01°~0.04° |
体重: |
235g |
機能: |
精密な角度の測定 |
応答の頻度: |
20Hz |
測定の範囲: |
1~30° |
測定の軸線: |
単一か二重軸線 |
決議: |
0.0007° |
温度の漂流: |
0.0005°/℃ |
長期にわたる安定性: |
0.01°~0.04° |
体重: |
235g |
機能: |
精密な角度の測定 |
応答の頻度: |
20Hz |

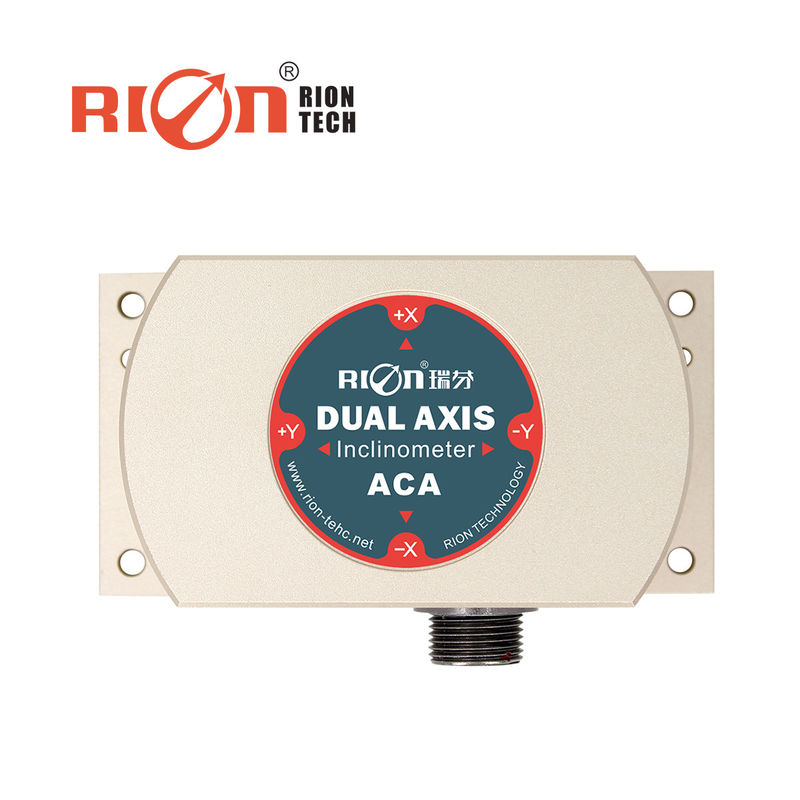

建築物傾斜モニタ用の精密傾斜センサー 橋傾斜測定用のアナログ傾斜計センサー
ACA618T/ACA628T-Nは,完全な温度補償と電流出力を持つ高精度単軸/二軸傾き計である.高精度 24 ビット A/D ディフェリエンシャル 変換機を採用し,製品の出力電流の線形性を確保する.システムには高解像度の温度センサーが組み込まれ,MCUとコラボレーションしています.二次温度補償処理温度は0.0005°/°Cで達成され,小測定範囲では室温での精度は0.003°に達する.それは出力 4 ~ 20mA と電圧出力と比較して接触式のない設置の機能により,この製品は異なるシステムに互換性があります.スクロールで測定されるオブジェクトの表面にセンサーを固定する簡単に操作し,干渉や振動に耐える強さ,競合他社に対して大きな優位性がある.
▶特徴
★ 単軸/二軸傾き計
★ 測定範囲:±1~±90° 選択可能
★ 広い電圧入力: 11.5~36V
★広範囲の作業温度: -40~+85°C
★ IP67 保護グレード
★高抗振動性能 >2000g
★ 高解像度: 0.0007°
★ 温度変動: 0.0005°/°C
▶適用する
★ エンジニアリング車両の自動レベルアップ
★ 橋とダムの検出
★レーザー装置の位置
★ 医療施設の角度制御
★ 地下ドリルの姿勢ナビゲーション
★ 鉄道の計測規則,計測機器の計測
★ 精密な機械ツールのレベル制御
★ 地質学機器の傾斜監視
▶ テクニカル データ
| ACA618T/628T-N | 条件 | パラメータ | ユニット | ||||
| 測定範囲 | ±10 | ±30 | ±60 | ±90 | ° | ||
| 測定軸 | X / XY | X / XY | X / XY | X / XY | 軸 | ||
| ゼロ出力 | 0°出力 | 12 | 12 | 12 | 12 | mA | |
| 決議 | 0.0007 | 0.0007 | 0.0007 | 0.0007 | ° | ||
| 測定精度 | マックス | 室温 | 0.003 | 0.01 | 0.02 | 0.03 | ° |
| RMSE | 室温 | 0.003 | 0.003 | 0.005 | 0.008 | ° | |
| ゼロ温度係数 | -40°Cから85°C | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/°C | |
| 感度温度係数 | -40°Cから85°C | ≤50 | ≤50 | ≤50 | ≤50 | ppm/°C | |
| タイムリーパワー | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| 応答頻度 | 20Hz | ||||||
| EMC | EN61000とGBT17626に従って | ||||||
| MTBF | ≥98000時間/時間 | ||||||
| 断熱抵抗 | ≥100MΩ | ||||||
| 衝撃に耐える | 100g@11ms,3軸方向 (半シナプス) | ||||||
| 振動防止 | 10gms,10 ‰1000Hz | ||||||
| 保護グレード | IP67 | ||||||
| ケーブル | 標準配置:長さ2m,耐磨性,高温,シールドケーブル 7P * 6.8mm航空接続,ケーブル重量 ≤200g | ||||||
| 体重 | ≤260g (ケーブルなし) | ||||||
▶ 電気 の 接続
単軸の電気接続
| Wire Color 関数 | 赤い | ホワイト | 緑色 | ブラック | グレー |
|
DC11.5~36V 電源が正 |
Xを外す X軸 出力電流 |
NC |
GND 電源が消えない |
信号 GND |
▶ 寸法
