製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, ISO
モデル番号: HCM385-485
支払及び船積みの言葉
最小注文数量: 1単位
価格: $438.00/Units
パッケージの詳細: 各々の内部箱の1pcsデジタル コンパス、200pcs /ctn
受渡し時間: サンプルのための7日
支払条件: T/T、PayPal
供給の能力: 1ヶ月あたりの1000 PC
サイズ: |
L57 X W49 XH25.50mm |
運送モード: |
ハンディタイプ |
範囲の先頭に立つNMEAのクリノメーター: |
360deg |
最もよい先頭に立の正確さ: |
0.3° |
ロール範囲: |
+/-180° |
ピッチ範囲: |
+/-85° |
インターフェイス港: |
任意RS232 /RS485/TTL |
作業温度: |
-40C ~+85C° |
サイズ: |
L57 X W49 XH25.50mm |
運送モード: |
ハンディタイプ |
範囲の先頭に立つNMEAのクリノメーター: |
360deg |
最もよい先頭に立の正確さ: |
0.3° |
ロール範囲: |
+/-180° |
ピッチ範囲: |
+/-85° |
インターフェイス港: |
任意RS232 /RS485/TTL |
作業温度: |
-40C ~+85C° |
IP67 アジムス磁気方向コンパスセンサー アンテナ/ROV用/鉱山
適用する
● 衛星 アンテナ で 探す
● ナビゲーション ナビゲーション マッピング
● GPS 統合 ナビゲーション
● アンテナ
● サーボ コントロール
● 赤外線 画像 装置
● レーザー 距離計
● 地図 の 補完 器
● ROV の 水中 ロボット 導航
● 海洋 研究 検査 機
● 特別な 出来事 の ロボット

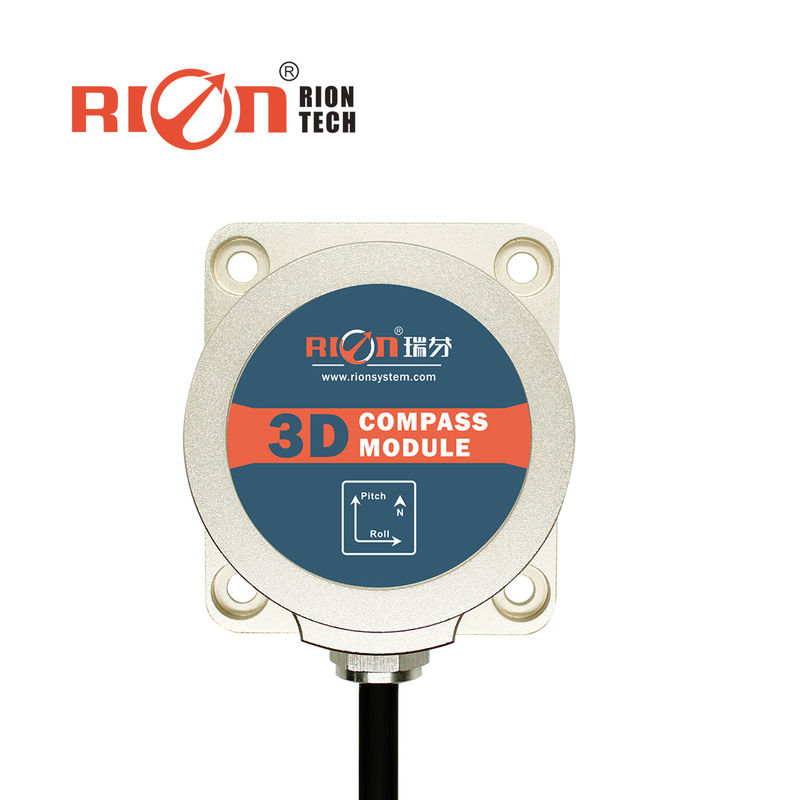

HCM380B / HCM385Bは高精度3Dコンパスセンサーで,保護はIP67レベルに達します.
360°のロール角度を持つ任意のツール表面は,まだ提供することができます
サイズが小さく,消費電力が少ないので,現在の小型化された敏感測定システムに適しています.この製品は,完全に密閉されたケースまたは回路板で注文することができます..
HCM380B / HCM385Bは3軸磁気流量ゲート技術を統合しています.中央処理装置を使用して,リアルタイムでコースデータを計算します.傾き角の広い範囲を補うために3軸の加速計を使用. 高性能,高安定性のある製品です. HCM380B / HCM385Bは,安定したアンテナ,車両,システム統合などの多くの分野で広く使用されています.
| HCM380B/HCM385Bパラメータ |
||
| コンパス方向 | 最良のコース精度 | 0.5°傾き <10° |
| 2.0°傾き<60° | ||
| 30.0°の傾き<80° | ||
| 決議 | 0.1° | |
| コンパスの傾斜角 | ピッチの正確さ | 0.1°<15° (測定範囲) |
| 0.1°<30° (測定範囲) | ||
| 0.1°<60° (測定範囲) | ||
| 0.2°<90° (測定範囲) | ||
| ピッチ測定範囲 | ±85° | |
| ロール精度 | 0.1°<15° (測定範囲) | |
| 0.1°<30° (測定範囲) | ||
| 0.1°<60° (測定範囲) | ||
| 0.2°<180° (測定範囲) | ||
| ロール測定範囲 | ±180° | |
| 決議 | 0.1° | |
| カリブレーション | 硬鉄の校正 | そうだ |
| 軟鉄の校正 | そうだ | |
| 柔らかい磁場干渉校正方法 |
横回転360° 垂直回転 (オプション) |
|
| 物理的特徴 | サイズ | L57×W49×H25.5mm |
| 体重 | 130g (ケーブルなし) | |
| RS232/RS485/TTLインターフェース | 直線ケーブル | |
| インターフェース特性 | 開始遅延 | <50ms |
| 最大出力 | 20Hz/s | |
| 通信率 | 2400~115200バウンド | |
| 出力形式 | バイナリー高性能プロトコル | |
| 電源 | 電源電圧 | (デフォルト) DC+5V |
| 電流 (最大) | 30mA | |
| アイデアモード | 26mA | |
| スリープモード | TBD | |
| 環境 | 作業温度 | -40°C+85°C |
| 保存温度 | -40°C+85°C | |
| 振動防止性能 | 100g | |
| 保護性能 | IP67 | |
| 電磁互換性 | EN61000とGBT17626に従って | |
| MTBF | ≥40000時間/時間 | |
| 断熱抵抗 | ≥100 メガオーム | |
| 衝撃耐性 | 100g@11ms,3 軸方向 (半シナウイド) | |
| 振動防止 | 10gms,10 ‰1000Hz | |
