製品詳細
起源の場所: 広東省、中国
ブランド名: Rion
証明: CE
モデル番号: HDA436T-485
支払及び船積みの言葉
最小注文数量: 1
価格: $100/Pieces 1-9 Pieces
パッケージの詳細: 箱
受渡し時間: 7
支払条件: T/T、ペイパル
供給の能力: 5000/月
電源: |
9~36v |
動的正確さ: |
0.1deg |
決議: |
0.01deg |
静的な正確さ: |
0.05deg |
加速範囲: |
±8g |
ジャイロコンパスの範囲: |
±250°/s |
体重: |
165g |
サイズ: |
72x47x22.5mm |
電源: |
9~36v |
動的正確さ: |
0.1deg |
決議: |
0.01deg |
静的な正確さ: |
0.05deg |
加速範囲: |
±8g |
ジャイロコンパスの範囲: |
±250°/s |
体重: |
165g |
サイズ: |
72x47x22.5mm |

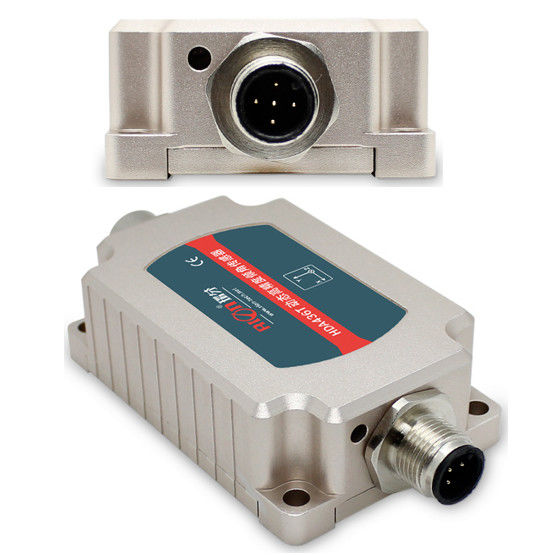

HDA436T 傾き角測定 三軸動的傾き計振動
▶ 製品 の 記述
HDA436Tは,RION Technologyによって発売された新しい世代のデジタルMEMS動的傾斜センサーです.移動しているキャリアの姿勢パラメータ (ロール,ピッチ,アジムート) を測定できます.動きや振動下で傾き角を測定するのに適しています.HDA436Tには高精度加速とジロセンサーが組み込まれ,カーマンフィルターアルゴリズムを統合し,移動または振動中のキャリアのリアルタイム運動データを測定することができます.RS485 / RS232 / TTLのような信号出力モードはオプションです.拡張性も強いです
この製品は,接触しない測定原理を使用し,姿勢と傾斜データのリアルタイム出力を提供します.2つの表面間の相対的な変化を追跡する必要性をなくすセンサーは高精度アナログからデジタル (AD) 変換とジロスコップユニットを統合し,非線形性,直角結合,温度漂移,遠心加速をリアルタイムで動きによって引き起こされる遠心力による誤差を大幅に削減し,動的測定精度を向上させる.困難な環境での長期運用これは,動的および静的測定の両方を行うことができる二モードセンサーで,外部の電磁気干渉に強い抵抗性があります.産業自動化における姿勢測定アプリケーションに理想的なソリューションとなる.
▶ 主要 な 特徴
★範囲 (ロール角度 ±180°,ピッチ角度 ±90°,アジムス角度 ±180°)
★ ダイナミック精度: ± 0.1°
★静的精度: ±0.05°
★ RS485/232/TTL出力 オプション
★広範囲温度操作 -40~+ 85°C
★ DC 9~6V 幅幅の電圧入力
★解像度0.01°
★ IP67/IP68 保護レベル オプション
▶ 製品 適用
★鉄道機関車の監視
★ 掘削装置の設備
★ シールド技術によるパイプジャック
★ 地質学機器の傾き監視
★ 掘削装置の方向性ナビゲーション
★ 船舶の航海姿勢測定
★ シールド管の挿入方法
★ 衛星通信 車両の姿勢検知
★ 傾き角をベースとした方向測定
★ 各種機械の傾き測定
テクニカルデータ
| HDA436T | 条件 | インデックス | |
| 測定範囲 | - |
ロール ±180°,傾斜 ±90°,アジムス ±180° |
|
| 測定軸 | - | X軸/Y軸/Z軸 | |
| 決議 | - | 0.01° | |
| 静的精度 | @25°C | ±0.05° | |
| ダイナミック精度 (RMS) | @25°C | ±0.1° | |
| ジロ | 範囲 | - | ±250°/s |
| 偏差安定性ゼロ (平均10秒) | - | 8.5°/h | |
| バイアス不安定性ゼロ (アラン) | - | 4.5°/h | |
| 角度ランダム歩行係数 (アラン) | - | 0.25°/sqrt ((h) | |
| 加速 | 範囲 | - | ±8g |
| バイアス安定性 (平均10s) | - | 00.02mg | |
| バイアス不安定性 (アラン) | - | 0.005mg | |
| 速度 ランダム歩行係数 (アラン) | - | 0.005m/s/sqrt ((h) | |
| ゼロポイント温度係数 | -40°Cから85°C | ±0.01°/°C | |
| 感度温度係数 | -40°Cから85°C | ≤100ppm/°C | |
| 起動時間 | 1S | ||
| 応答時間 | 0.01S | ||
| 出力信号 | RS485/RS232/TTL | ||
| 電磁互換性 | EN61000とGBT17626に従って | ||
| MTBF | ≥98000時間/時間 | ||
| 断熱抵抗 | ≥100 メゴム | ||
| 衝撃耐性 | 100g @ 11ms,3 軸方向 (半シヌソイド) | ||
| 振動防止 | 10gms,10 ‰1000Hz | ||
| 防水レベル | IP67 | ||
| ケーブル | 配線なしの標準,オプションの2m M12航空プラグとPVC無遮断ケーブル | ||
| 体重 | ≤165g (ケーブルを除く) | ||
電気パラメータ
| パラメーター | 条件 | ミニ | タイプ | マックス | ユニット | |
| 供給電圧 | 標準 | 9 | 12 | 24 | 36 | V |
| 稼動電流 | 負荷なし | 60mA (12V) | mA | |||
| 動作温度 | -40歳 | +85 | °C | |||
| 貯蔵温度 | -40歳 | +85 | °C | |||
設置方法
▶ メカニカル パラメーター
○ 接続器:M12航空プラグ 5P接続器
○ 保護 レベル:IP67
○ 殻 の 材料: 凝固 さ れ た アルミ合金
○ 設置:M4 の 4 つの スクロール
