製品詳細
起源の場所: 広東省、中国
ブランド名: Rion
証明: CE
モデル番号: HDA436T-485
支払及び船積みの言葉
最小注文数量: 1
価格: $100/Pieces 1-9 Pieces
パッケージの詳細: 箱
受渡し時間: 7
支払条件: T/T、ペイパル
供給の能力: 5000/月
電源: |
9~36v |
動的正確さ: |
0.1deg |
決議: |
0.01deg |
静的な正確さ: |
0.05deg |
加速範囲: |
±8g |
ジャイロコンパスの範囲: |
±250°/s |
電源: |
9~36v |
動的正確さ: |
0.1deg |
決議: |
0.01deg |
静的な正確さ: |
0.05deg |
加速範囲: |
±8g |
ジャイロコンパスの範囲: |
±250°/s |
MEMSアングルトランスデューサー 3軸傾斜トランスデューサー 動的抗振動傾斜トランスデューサー
▶ 製品 適用
★鉄道機関車の監視
★ 石油掘削設備
★ 地質学機器の傾き監視
★ 地下掘削装置の姿勢ナビゲーション
★ 船舶の航海姿勢測定
★ シールドパイプジャッキングアプリケーション
★ 衛星通信 車両の姿勢検知
★ 傾き角をベースとした方向測定
▶製品説明

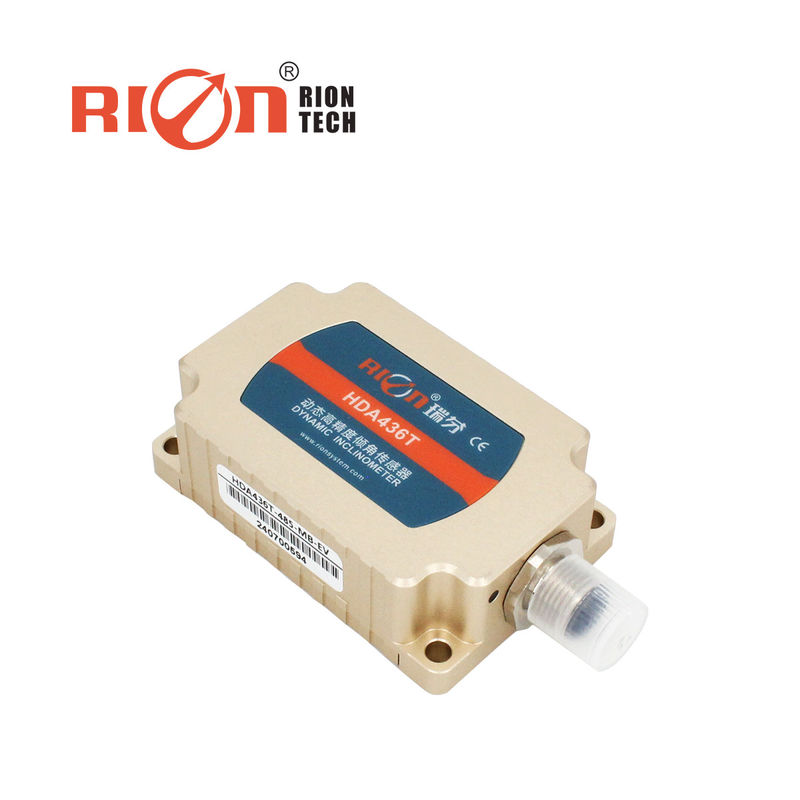

HDA436T/HDA437T RION Technologyによって発売された新しい世代のデジタルMEMS動的傾斜センサー.
移動するキャリアの姿勢パラメータ (ロール,ピッチ,アジムート) を測定することができ,動きや振動下で傾き角を測定するのに適しています.
テクニカルデータ
| HDA436T | 条件 | インデックス | |
| 測定範囲 | - |
ロール ±180°,傾斜 ±90°,アジムス ±180° (電源停止時の初期値は0°) |
|
| 測定軸 | - | X軸/Y軸/Z軸 | |
| 決議 | - | 0.01° | |
| 静的精度 | @25°C | ±0.05° | |
| ダイナミック精度 (RMS) | @25°C | ±0.1° | |
| ジロ | 範囲 | - | ±250°/s |
| 偏差安定性ゼロ (平均10秒) | - | 8.5°/h | |
| バイアス不安定性ゼロ (アラン) | - | 4.5°/h | |
| 角度ランダム歩行係数 (アラン) | - | 0.25°/sqrt ((h) | |
| 加速 | 範囲 | - | ±8g |
| バイアス安定性 (平均10s) | - | 00.02mg | |
| バイアス不安定性 (アラン) | - | 0.005mg | |
| 速度 ランダム歩行係数 (アラン) | - | 0.005m/s/sqrt ((h) | |
| ゼロポイント温度係数 | -40°Cから85°C | ±0.01°/°C | |
| 感度温度係数 | -40°Cから85°C | ≤100ppm/°C | |
| 起動時間 | 1S | ||
| 応答時間 | 0.01S | ||
| 出力信号 | RS485/RS232/TTL | ||
| 電磁互換性 | EN61000とGBT17626に従って | ||
| MTBF | ≥98000時間/時間 | ||
| 断熱抵抗 | ≥100 メゴム | ||
| 衝撃耐性 | 100g @ 11ms,3 軸方向 (半シヌソイド) | ||
| 振動防止 | 10gms,10 ‰1000Hz | ||
| 防水レベル | IP67 | ||
| ケーブル | 配線なしの標準,オプションの2m M12航空プラグとPVC無遮断ケーブル | ||
| 体重 | ≤165g (ケーブルを除く) | ||
設置方法
▶ メカニカル パラメーター
○ 接続器:M12航空プラグ 5P接続器
○ 保護 レベル:IP67
○ 殻 の 材料: 凝固 さ れ た アルミ合金
○ 設置:M4 の 4 つの スクロール
