製品詳細
起源の場所: 広東省、中国
ブランド名: Rion
証明: CE
モデル番号: HDA436T-232
支払及び船積みの言葉
最小注文数量: 1
価格: $100/Pieces 1-9 Pieces
パッケージの詳細: 箱
受渡し時間: 7
支払条件: T/T、ペイパル
供給の能力: 5000/月
生産量: |
RS232/RS485/TTL/CAN |
電源: |
9~36v |
動的正確さ: |
0.1° |
決議: |
0.01° |
防水性: |
IP67 |
加速範囲: |
±8g |
ジャイロコンパスの範囲: |
±250°/s |
応答時間: |
0.01S |
生産量: |
RS232/RS485/TTL/CAN |
電源: |
9~36v |
動的正確さ: |
0.1° |
決議: |
0.01° |
防水性: |
IP67 |
加速範囲: |
±8g |
ジャイロコンパスの範囲: |
±250°/s |
応答時間: |
0.01S |

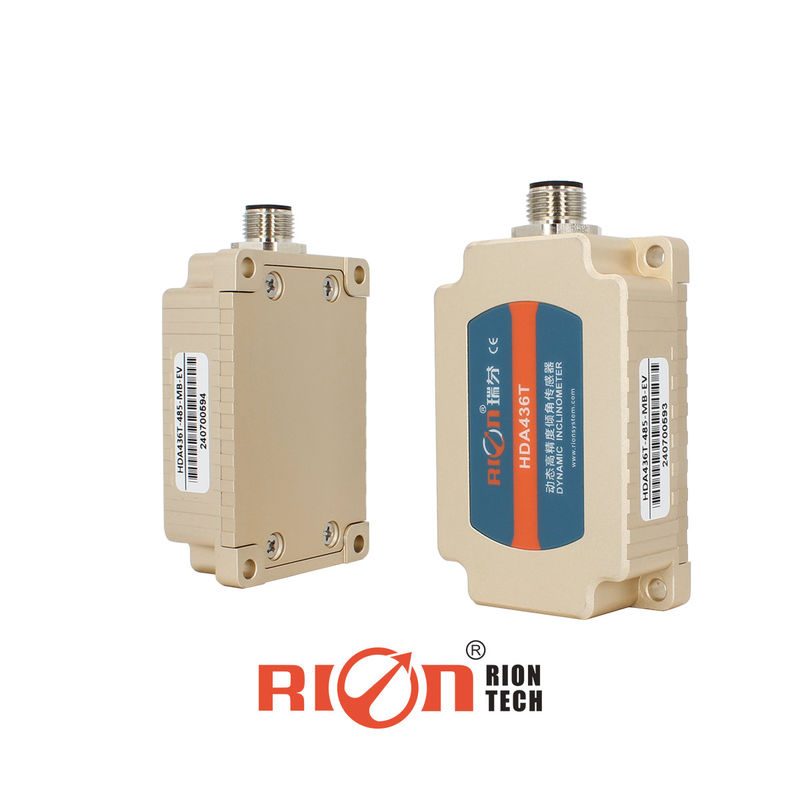

HDA436T エンジニア用車両インクリノメーターのための抗衝撃動的傾斜角
▶ 製品 の 記述
HDA436Tは,RION Technologyによって発売された新しい世代のデジタルMEMS動的傾斜センサーです.移動しているキャリアの姿勢パラメータ (ロール,ピッチ,アジムート) を測定できます.動きや振動下で傾き角を測定するのに適しています.HDA436Tには高精度加速とジロセンサーが組み込まれ,カーマンフィルターアルゴリズムを統合し,移動または振動中のキャリアのリアルタイム運動データを測定することができます.RS485 / RS232 / TTLのような信号出力モードはオプションです.拡張性も強いです
この製品は非接触測定原理を採用し,リアルタイムで現在の姿勢と傾きを出力することができます.2つの表面の相対的な変化を取得する必要はありません.. 内部に統合された高精度ADと高精度ジロユニットで,非線形,直角結合,温度漂移,遠心加速をリアルタイムで補償する.運動加速の干渉によって引き起こされる遠心誤差を大幅に排除, 製品の動的測定精度を向上させる. 長期にわたる複雑な動きに適応する. 場所や厳しい環境で作業する. 製品は動的および静的測定の両方のための二モードセンサーです.外部の電磁気干渉に強い抵抗性がある産業自動化制御における姿勢測定に理想的な選択です.
▶ 製品 適用
★鉄道機関車の追跡
★ 石油掘削機械
★ シールドパイプジャッキングアプリケーション
★ 地質学機器の傾きを監視する
★ 地下掘削装置の方向ナビゲーション
★ 船舶の航行姿勢の測定
★ シールド・トンネル・パイプ・ジャック・システム
★ 衛星通信車両の姿勢検出
★傾き角度に基づく方向性評価
★ 異なる機械における傾斜角の測定
テクニカルデータ
| HDA436T | 条件 | インデックス | |
| 測定範囲 | - |
ロール ±180°,傾斜 ±90°,アジムス ±180° (電源停止時の初期値は0°) |
|
| 測定軸 | - | X軸/Y軸/Z軸 | |
| 決議 | - | 0.01° | |
| 静的精度 | @25°C | ±0.05° | |
| ダイナミック精度 (RMS) | @25°C | ±0.1° | |
| ジロ | 範囲 | - | ±250°/s |
| 偏差安定性ゼロ (平均10秒) | - | 8.5°/h | |
| バイアス不安定性ゼロ (アラン) | - | 4.5°/h | |
| 角度ランダム歩行係数 (アラン) | - | 0.25°/sqrt ((h) | |
| 加速 | 範囲 | - | ±8g |
| バイアス安定性 (平均10s) | - | 00.02mg | |
| バイアス不安定性 (アラン) | - | 0.005mg | |
| 速度 ランダム歩行係数 (アラン) | - | 0.005m/s/sqrt ((h) | |
| ゼロポイント温度係数 | -40°Cから85°C | ±0.01°/°C | |
| 感度温度係数 | -40°Cから85°C | ≤100ppm/°C | |
| 起動時間 | 1S | ||
| 応答時間 | 0.01S | ||
| 出力信号 | RS485/RS232/TTL | ||
| 電磁互換性 | EN61000とGBT17626に従って | ||
| MTBF | ≥98000時間/時間 | ||
| 断熱抵抗 | ≥100 メゴム | ||
| 衝撃耐性 | 100g @ 11ms,3 軸方向 (半シヌソイド) | ||
| 振動防止 | 10gms,10 ‰1000Hz | ||
| 防水レベル | IP67 | ||
| ケーブル | 配線なしの標準,オプションの2m M12航空プラグとPVC無遮断ケーブル | ||
| 体重 | ≤165g (ケーブルを除く) | ||
設置方法
