製品詳細
起源の場所: 広東省、中国
ブランド名: Rion
証明: CE
モデル番号: HDA436T-232-S
支払及び船積みの言葉
最小注文数量: 1
価格: $100/Pieces 1-9 Pieces
パッケージの詳細: 箱
受渡し時間: 7
支払条件: T/T、ペイパル
供給の能力: 5000/月
生産量: |
RS232/RS485/TTL/CAN |
電源: |
9~36v |
動的正確さ: |
0.1deg |
決議: |
0.01deg |
防水性: |
IP67 |
静的な正確さ: |
0.05deg |
加速範囲: |
±8g |
ジャイロコンパスの範囲: |
±250°/s |
生産量: |
RS232/RS485/TTL/CAN |
電源: |
9~36v |
動的正確さ: |
0.1deg |
決議: |
0.01deg |
防水性: |
IP67 |
静的な正確さ: |
0.05deg |
加速範囲: |
±8g |
ジャイロコンパスの範囲: |
±250°/s |
新型ダイナミックインクリノメーター 低価格 アンチ振動角度センサー 工場供給
▶ 主要 な 特徴
★範囲 (ロール角度 ±180°,ピッチ角度 ±90°,アジムス角度 ±180°)
★ ダイナミック精度: ± 0.1°
★ DC 9~6V 幅幅の電圧入力
★広範囲温度操作 -40~+ 85°C
★解像度0.01°
★ IP67 保護レベル
★高抗振動性能>2000g
★サイズ:L72×W47×H22.5mm
▶ 製品 の 記述
HDA436Tは,RION Technologyによって発売された新しい世代のデジタルMEMS動的傾斜センサーです.移動しているキャリアの姿勢パラメータ (ロール,ピッチ,アジムート) を測定できます.動きや振動下で傾き角を測定するのに適しています.HDA436Tには高精度加速とジロセンサーが組み込まれ,カーマンフィルターアルゴリズムを統合し,移動または振動中のキャリアのリアルタイム運動データを測定することができます.RS485 / RS232 / TTLのような信号出力モードはオプションです.拡張性も強いです
この製品は非接触測定原理を採用し,リアルタイムで現在の姿勢と傾きを出力することができます.2つの表面の相対的な変化を取得する必要はありません.. 内部に統合された高精度ADと高精度ジロユニットで,非線形,直角結合,温度漂移,真時遠心加速を補償する.運動加速の干渉によって引き起こされる遠心誤差を大幅に排除する長期にわたる複雑な動きに適応する 場所や厳しい環境での作業この製品は,外部の電磁気干渉に強い抵抗力を持つ動的および静的二モード測定センサーです.工業自動化制御測定姿勢に理想的な選択です.
▶ 製品 適用
★鉄道機関車の監視
★ 石油掘削設備
★ シールドパイプジャッキングアプリケーション
★ 地質学機器の傾き監視
★ 地下掘削装置の姿勢ナビゲーション
★ 船舶の航海姿勢測定
★ シールドパイプジャッキングアプリケーション
★ 衛星通信 車両の姿勢検知
★ 傾き角をベースとした方向測定
★ 各種機械の傾き測定
テクニカルデータ
| HDA436T | 条件 | インデックス | |
| 測定範囲 | - |
ロール ±180°,傾斜 ±90°,アジムス ±180° (電源停止時の初期値は0°) |
|
| 測定軸 | - | X軸/Y軸/Z軸 | |
| 決議 | - | 0.01° | |
| 静的精度 | @25°C | ±0.05° | |
| ダイナミック精度 (RMS) | @25°C | ±0.1° | |
| ジロ | 範囲 | - | ±250°/s |
| 偏差安定性ゼロ (平均10秒) | - | 8.5°/h | |
| バイアス不安定性ゼロ (アラン) | - | 4.5°/h | |
| 角度ランダム歩行係数 (アラン) | - | 0.25°/sqrt ((h) | |
| 加速 | 範囲 | - | ±8g |
| バイアス安定性 (平均10s) | - | 00.02mg | |
| バイアス不安定性 (アラン) | - | 0.005mg | |
| 速度 ランダム歩行係数 (アラン) | - | 0.005m/s/sqrt ((h) | |
| ゼロポイント温度係数 | -40°Cから85°C | ±0.01°/°C | |
| 感度温度係数 | -40°Cから85°C | ≤100ppm/°C | |
| 起動時間 | 1S | ||
| 応答時間 | 0.01S | ||
| 出力信号 | RS485/RS232/TTL | ||
| 電磁互換性 | EN61000とGBT17626に従って | ||
| MTBF | ≥98000時間/時間 | ||
| 断熱抵抗 | ≥100 メゴム | ||
| 衝撃耐性 | 100g @ 11ms,3 軸方向 (半シヌソイド) | ||
| 振動防止 | 10gms,10 ‰1000Hz | ||
| 防水レベル | IP67 | ||
| ケーブル | 配線なしの標準,オプションの2m M12航空プラグとPVC無遮断ケーブル | ||
| 体重 | ≤165g (ケーブルを除く) | ||
DIMENSION サイズ

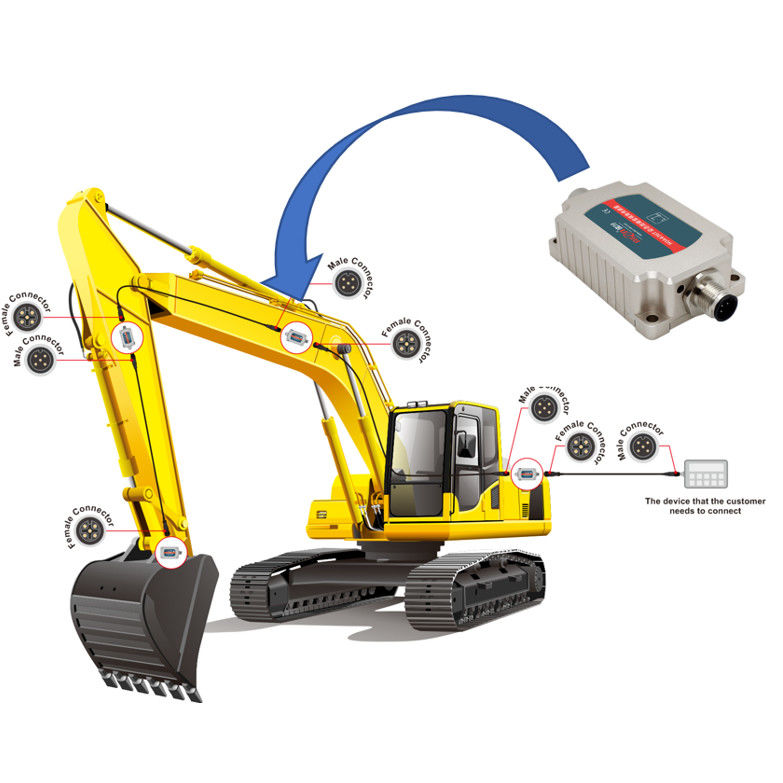

設置方法
