製品詳細
起源の場所: 中国
ブランド名: RION
証明: CE, ISO
モデル番号: ACA628T-15
支払及び船積みの言葉
最小注文数量: 1
価格: 594 USD/pcs
パッケージの詳細: カートン
受渡し時間: 10日
支払条件: T/T、PayPal
供給の能力: 1000/month
測定の範囲: |
2°~30° |
測定の軸線: |
一軸/二軸傾き計 |
決議: |
0.0007° |
温度の漂流: |
0.0005°/℃ |
長期にわたる安定性: |
0.01°~0.04° |
時間通りに力: |
0.5S |
EMC: |
EN61000とGBT17626に従って |
測定の範囲: |
2°~30° |
測定の軸線: |
一軸/二軸傾き計 |
決議: |
0.0007° |
温度の漂流: |
0.0005°/℃ |
長期にわたる安定性: |
0.01°~0.04° |
時間通りに力: |
0.5S |
EMC: |
EN61000とGBT17626に従って |

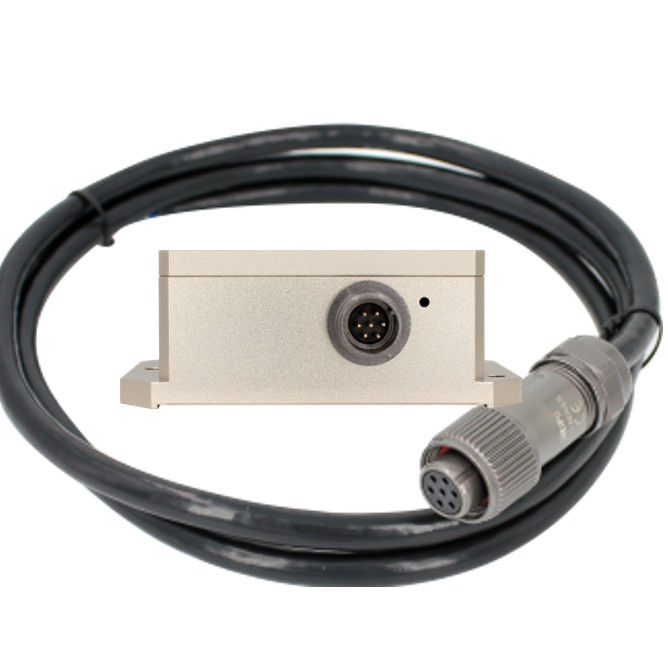

ACA628T 傾きセンサー 医療施設用 精密な角度制御
▶適用する
★ エンジニアリング車両の自動レベルアップ
★ 橋とダムの検出
★レーザー装置の位置
★ 医療施設の角度制御
★ 地下ドリルの姿勢ナビゲーション
★ 鉄道の計測規則,計測機器の計測
★ 精密な機械ツールのレベル制御
★ 地質学機器の傾斜監視
ACA618T/ACA628T-Nは,完全な温度補償と電流出力で正確な測定のために設計された高精度単軸/二軸傾き計です.それは,現在の出力における例外的な線形性を保証する洗練された24ビットA/D差異変換器を備えていますこの傾き計は,安定性,信頼性,そして使いやすい操作で知られています.
高解像度温度センサーを組み込み,MCUと連携して動作し,デバイスは二次温度補償を提供し,最小の完全温度ゼロ漂移を0.室温では 0.003° の印象的な精度で,小さな測定範囲で,出力は 4-20mA フォーマットで提供されます.2キロメートルまでの長距離伝送を可能にする典型的な出力電圧を上回る
センサーを計測対象物の表面にスクリューで固定するだけで,傾き角を自動的に計算します.この設計は,便利な設置,シンプルな操作,干渉や振動に対する堅牢な性能を容易にし,競合製品に比べて重要な利点を有します.
▶ テクニカル データ
| ACA618T/628T-N | 条件 | パラメータ | ユニット | ||||
| 測定範囲 | ±10 | ±30 | ±60 | ±90 | ° | ||
| 測定軸 | X / XY | X / XY | X / XY | X / XY | 軸 | ||
| ゼロ出力 | 0°出力 | 12 | 12 | 12 | 12 | mA | |
| 決議 | 0.0007 | 0.0007 | 0.0007 | 0.0007 | ° | ||
| 測定精度 | マックス | 室温 | 0.003 | 0.01 | 0.02 | 0.03 | ° |
| RMSE | 室温 | 0.003 | 0.003 | 0.005 | 0.008 | ° | |
| ゼロ温度係数 | -40°Cから85°C | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/°C | |
| 感度温度係数 | -40°Cから85°C | ≤50 | ≤50 | ≤50 | ≤50 | ppm/°C | |
| タイムリーパワー | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| 応答頻度 | 20Hz | ||||||
| EMC | EN61000とGBT17626に従って | ||||||
| MTBF | ≥98000時間/時間 | ||||||
| 断熱抵抗 | ≥100MΩ | ||||||
| 衝撃に耐える | 100g@11ms,3軸方向 (半シナプス) | ||||||
| 振動防止 | 10gms,10 ‰1000Hz | ||||||
| 保護グレード | IP67 | ||||||
| ケーブル | 標準配置:長さ2m,耐磨性,高温,シールドケーブル 7P * 6.8mm航空接続,ケーブル重量 ≤200g | ||||||
| 体重 | ≤260g (ケーブルなし) | ||||||
▶ 電気 の 接続
| Wire Color 関数 | 赤い | ホワイト | 緑色 | ブラック | グレー |
|
DC11.5~36V 電源が正 |
Xを外す X軸 出力電流 |
NC |
GND 電源が消えない |
信号 GND |
▶ 寸法
