製品詳細
起源の場所: 中国
ブランド名: Rion
証明: CE, ISO
モデル番号: SCA118T/128T
支払及び船積みの言葉
最小注文数量: 1
価格: US$95-110.00
パッケージの詳細: スポンジが付いているカートン
受渡し時間: 5-10仕事日
供給の能力: 1ヶ月あたりの5000pcs
測定範囲: |
任意±1~±180° |
精度: |
0.03° |
広い電圧入力: |
9~36v |
出力電流: |
4~20mA |
広い温度の働き: |
-40~+85°C |
振動防止性能が高い: |
>2000g |
測定範囲: |
任意±1~±180° |
精度: |
0.03° |
広い電圧入力: |
9~36v |
出力電流: |
4~20mA |
広い温度の働き: |
-40~+85°C |
振動防止性能が高い: |
>2000g |

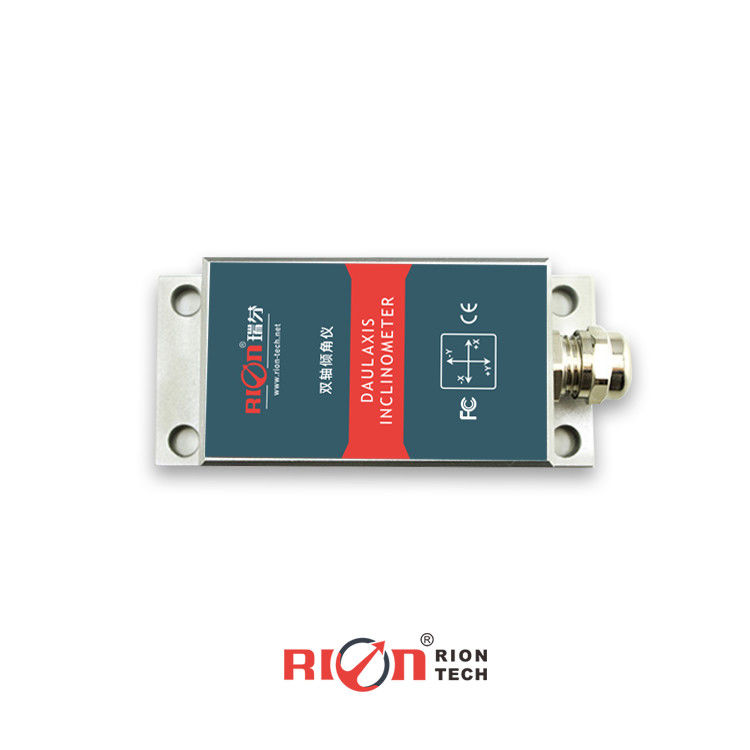

SCA128T シングル/ダブルアクシス 高精度インクリノメーター 長距離伝送角
▶ 紹介
SCA118T/SCA128Tは標準的な工業出力型単軸/二軸傾き計で,標準出力電流は4~20mAで,長距離で最大2000mまで送信することができる.出力信号は強力な反干渉があり,厳しい環境で作業する建設機械機器機器に専門的に適用されますこの製品は最新のMEMSセンサー製造プロセスを用いて製造され,温度エラーと非線形エラーが正確に補償され修正されます.最低精度では 0 に達します.02° (詳細の精度指標については,製品性能表を参照してください),高精度,小サイズ,高いパッケージング技術,衝撃や振動に強い能力.この製品には,反RFおよび反電磁性干渉回路が組み込まれています.市場にある通常の製品よりも優れた技術パラメータを持つだけでなく,製品には,高級アプリケーションレベルのMCUなどの様々な対策も使用されています.工業用品の信頼性と安定性を向上させるため,輸入ケーブル,および高温遮蔽金属殻.
▶ 主要 な 特徴
★単軸/二軸傾き計 ★測定範囲:±1~±180° 選択可能
★精度: 0.03° ★幅広く電圧入力: 9~36V
★出力電流4~20mA ★広範囲の温度: -40~+85°C
★ IP67 保護クラス ★ 高度な抗振動性能 > 2000g
★解像度: 0.01° ★サイズ: L94×W40×H26mm
▶ アプリケーション
★ 建設車両の水平化 ★ 橋とダディアンの監視
★高空のプラットフォームの安全保護 ★医療機器の角度制御
★地下掘削装置の姿勢ナビゲーション ★シールドパイプジャッキングアプリケーション
★傾きに基づく方向測定 ★地質機器の傾き監視
★鉱山機械と石油掘削設備 ★設備レベル制御
▶ パラメーター
| SCA118/SCA128T | 条件 | パラメーター | ユニット | |||||
| 測定範囲 | ±10 | ±30 | ±60 | ±90 | ±180 | ° | ||
| 測定軸 | X / X Y | X / X Y | X / X Y | X / X Y | X について | 軸 | ||
| ゼロ出力 | 0°出力 | 12 | 12 | 12 | 12 | 12 | mA | |
| 決議 | 0.01 | 0.01 | 0.02 | 0.03 | 0.05 | ° | ||
| 測定精度 | @25°C | 0.03 | 0.05 | 0.06 | 0.08 | 0.1 | ° | |
| 長期的な安定性 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | ° | ||
| ゼロ温度係数 | -40°Cから85°C | ±0006 | ±0006 | ±0006 | ±0006 | ±0006 | °/°C | |
| 感度温度係数 | -40°Cから85°C | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ppm/°C | |
| 電源開始時間 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| 応答時間 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | s | ||
| 応答頻度 | 20Hz | |||||||
| EMC | EN61000とGBT17626cに従って | |||||||
| MTBF | ≥50000時間/回 | |||||||
| 断熱抵抗 | ≥100 MΩ | |||||||
| 衝撃耐性 | 100g@11ms,3軸方向 (半シナウイド) | |||||||
| 振動防止 | 10gms,10 ‰1000Hz | |||||||
| 保護グレード | IP67 | |||||||
| ケーブル | 標準的な長さ1メートル,耐磨性,油性,高温,シールドケーブル4 * 0.4mm2 | |||||||
| 体重 | ≤220g (1メートルケーブルを含む) | |||||||
▶ 電気 パーマター
| パラメータ | 条件 | ミニ | 典型的な | マックス | ユニット |
| 電源電圧 | スタンダード | 9 | 12,24 | 36 | V |
| 稼動電流 | 50 | mA | |||
| 出力過負荷 | 抵抗力 | 400 | 1000 | オー | |
| 作業温度 | -40歳 | +85 | °C | ||
| 温室温室 | -40歳 | +85 | °C |
▶ 注文 情報は
▶ 電気 の 接続
シェルパッケージの配線定義
|
ライン 色 機能 |
レッド | ブラック | ホワイト | 緑色 |
|
Vcc9~36V 電源 パワープラス |
GND パワーネガティブ |
Xを外す X軸出力電流 |
Yを外して Y軸の出力電流 |
▶ 設置 の 方向
設置中に,センサーの設置面を測定対象表面と平行に保ち,ダイナミクスと加速がセンサーに与える影響を軽減する.この製品は水平または垂直に設置することができます.設置方法については次の図を参照してください.
この性能パラメータは,参照として ± 10°, ± 30°, ± 60°, ± 90° のシリーズのみを記載しており,他の測定範囲については,隣接するパラメータを参照してください.
