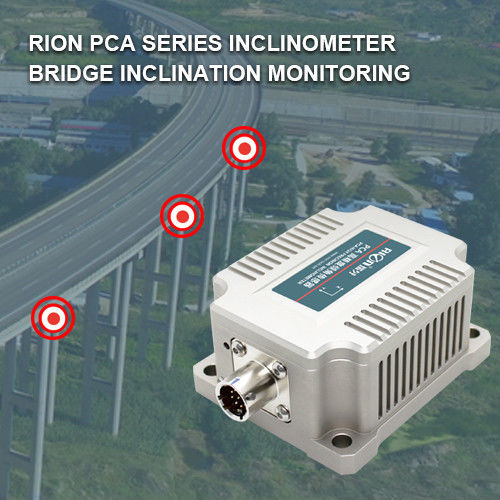

橋傾きの傾斜はセンサー、橋傾きの傾斜の安全モニター センサー、多機能の角度センサーを検出する
▶主な特長
★の二軸の傾き角度の測定
★は±1~±60°任意及ぶ
★の横/縦の任意
★ DC 9~36Vの広い電圧入力
★の広い温度操作-40~+85℃
★の決断0.0005°
★ IP67の保護等級
★のサイズ:L82×W70×H42mm
★は出力モードCAN2.0Aを
▶適用
★は風力の監視を
★の橋およびダムの監視
★の古代造る監視
★の高速線路の監視
★の地上の衛星通信車
★の鉄道のゲージの定規およびゲージの水平になること
★の衛星通信車
★地質装置の傾きの監視
車の水平になることを設計する★
▶設置注意
正しい方法に従って傾きセンサーを取付けなさい。不正確な取付けにより測定誤差を引き起こす。1つの「表面」および2 「ライン」に特別な関心を払いなさい:
1) 設置表面がでこぼこなら測定されるべきセンサーの土台表面および表面は平ら堅く修理されなければなり、安定した、により角度の間違いを引き起こす。
2) センサーの軸線および測定されるべき軸線は平行でなければなりそこに可能ように2本の斧間に角度べきである。
| PCA826T | 条件 | 変数 | 単位 | |||
| 測定の範囲 | ±5 | ±10 | ±30 | ±60 | ° | |
| 測定の軸線 | X-Y | X-Y | X-Y | X-Y | ||
| 決断 | 0.0005 | 0.0005 | 0.0005 | 0.0005 | ° | |
| 測定の正確さ | @25℃ | 0.001 | 0.002 | 0.003 | 0.005 | ° |
| 長期にわたる安定性 | 0.02 | 0.02 | 0.03 | 0.04 | ° | |
| ゼロ臨時雇用者係数 | -40~85℃ | 0.0002 | 0.0002 | 0.0002 | 0.0002 | °/℃ |
| 感受性の臨時雇用者係数 | -40~85℃ | ≤50 | ≤50 | ≤50 | ≤50 | ppm/℃ |
| 時間通りに力 | <0> | <0> | <0> | <0> | S | |
| 応答の頻度 | 0.04 | 0.04 | 0.04 | 0.04 | S | |
| 生産率 | 5Hz、10Hz、25Hz、35Hz、50Hz、100Hz。置くことができる | |||||
| 出力信号 | 任意RS485/RS422 | |||||
| EMC | EN61000およびGBT17626に従って | |||||
| MTBF | ≥50000時間/時間 | |||||
| 絶縁抵抗 | ≥100 MΩ | |||||
| 耐震性 | 100g@11msの3軸方向（Sinusoid半分） | |||||
| Anti-vibration | 10grms、10~1000Hz | |||||
| 保護等級 | IP67 | |||||
| ケーブル | 標準的な構成1メートル、耐久力のある、広い温度、保護されたケーブル、mmの航空コネクター | |||||
| 重量 | 385g （ケーブルを除きなさい） | |||||
缶の配線定義（7中心の配線定義）
| ライン色機能 | PIN1 | PIN2 | PIN3 | PIN4 | PIN5 | PIN6 | PIN7 |
| DC9~36V | GND | CAN_L | CAN_H | 信号用接地 | 工場使用 | 工場使用 |
