製品詳細
起源の場所: 中国
ブランド名: RION
証明: CE
モデル番号: TL725P
支払及び船積みの言葉
最小注文数量: 1
価格: 43
パッケージの詳細: スポンジが付いているカートン箱
受渡し時間: サンプルのための5日
支払条件: L/C、T/T
供給の能力: 5000/month
3軸姿勢: |
方位角±180°、ロール角±180°、ピッチ角±90 |
帯域幅: |
>100Hz |
非線形: |
FSの0.1% |
開始時間: |
500mS |
流動: |
35mA (12V) |
振動: |
5g~10g |
3軸姿勢: |
方位角±180°、ロール角±180°、ピッチ角±90 |
帯域幅: |
>100Hz |
非線形: |
FSの0.1% |
開始時間: |
500mS |
流動: |
35mA (12V) |
振動: |
5g~10g |

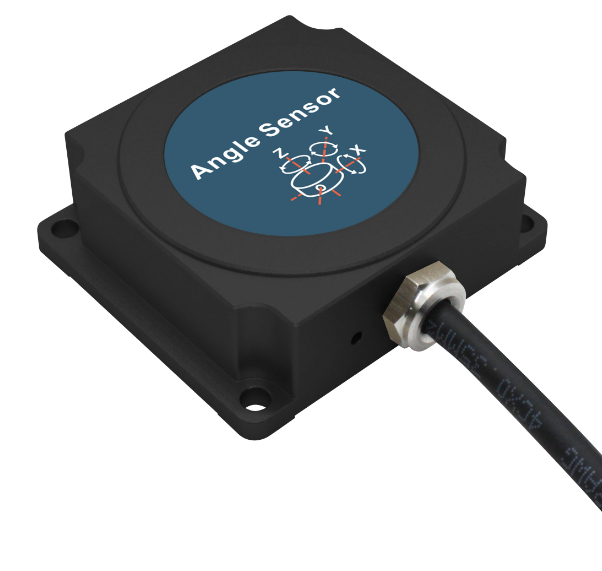

TL725P IMU 農業機械用ジャイロ リアルタイム角速度出力
▶ 主な特徴
★ 水平方位姿勢角出力
★ リアルタイム角速度出力
★ 長寿命、高い安定性
★ 前方軸加速度
★ 全固体
★ コンパクトで軽量設計
★ RS232/RS485 出力オプション
★ DC5-12V または DC9-36V 電源
▶用途
★ 自動農業機械
★ 精密農業
★ コンバイン
★ 農業機械
| TL725P | パラメータ | |
| 三軸姿勢 | 方位 ±180°、ロール角 ±180°、ピッチ角 ±90 | |
| 帯域幅 | >100Hz | |
| 非線形性 | FSの0.1% | |
| 三軸ジャイロスコープ | ジャイロ範囲 | 250°/秒 |
| 角度ランダムウォーク係数 (アラン) | 0.25°/sqrt(h) | |
| バイアス安定性 mg (10秒スムージング) | 8.5°/h | |
| 三軸加速度 | 範囲 | ±4g |
| 分解能 | 0.001g | |
| 精度 | 1mg | |
| バイアス不安定性°/h (アラン) | 0.05mg | |
| 速度ランダムウォーク係数 (アラン) | 0.015m/s/sqrt(h) | |
| バイアス安定性°/h (10秒平均) | 0.15mg | |
| 起動時間 | 500ms | |
| 入力電圧 | +9～36V | |
| 電流 | 35mA(12V) | |
| 動作温度 | -40 ～ +80℃ | |
| 保管温度 | -40 ～ +85℃ | |
| 振動 | 5g～10g | |
| 衝撃 | 200g pk, 2ms, ½正弦波 | |
| 動作寿命 | 10年 | |
| 出力周波数 | 1Hz～200Hz 設定可能 | |
| 出力信号 | RS232 / RS485 / (オプション) | |
| MTBF | ≥98000 時間/回 | |
| 絶縁抵抗 | ≥100MΩ | |
| 耐衝撃性 | 100g@11ms/3軸方向 (半正弦波) | |
| 耐振動性 | 10grms/10～1000Hz | |
| 保護等級 | IP67 | |
| ケーブル | 標準1m 4ピンシールド線 | |
| 重量 | ≤135g (1メートルケーブルを含む) | |
▶ 製品サイズ
▶ 製品電気接続
| 色 機能 | 黒 | 白 | 緑 | 赤 | シールド線 |
| GND | RS485(D+) | RS485(D-) |
Vcc 9～36V 正極 |
接地(PE) |
