HCA716 HCA726のデジタル出力のクリノメーター ピッチro…
造ることのための造る傾斜のモニターの二重軸線の傾斜の手段
技術的なデータ
HCA716/HCA726 | 条件 | 変数 | 単位 | |||
測定の範囲 | ±15 | ±45 | ±60 | ±180 | ° | |
測定の軸線 | X、Y | X、Y | X、Y | 縦X | 軸線 | |
決断 | 0.001 | 0.001 | 0.003 | 0.005 | ° | |
測定の正確さ | @25℃ | ±0.008 | ±0.01 | ±0.01 | ±0.01 | ° |
ゼロTemp.coefficient | -40~85℃ | ±0.0005 | ±0.0005 | ±0.0005 | ±0.0005 | °/℃ |
感受性の臨時雇用者coeffi | -40~85℃ | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | %/℃ |
時間通りに力 | 0.5 | 0.5 | 0.5 | 0.5 | S | |
応答の頻度 | 20HZ | |||||
インターフェイス | TTL/任意RS232/RS485 | |||||
通信プロトコル | 任意RION 68の議定書/MODBUS RTUの議定書 | |||||
EMC | EN61000およびGBT17626に従って | |||||
MTBF | ≥50000時間/時 | |||||
絶縁抵抗 | ≥100MΩ | |||||
耐震性 | 100g@11msの3軸方向(Sinusoid半分) | |||||
Anti-vibration | 10grms、10~1000Hz | |||||
保護等級 | IP67 | |||||
ケーブル | 標準的な構成:1mの長さ、耐久力のある、オイル防止、広い温度は、cable4*0.2mm2を保護した | |||||
重量 | ≤150g (を含む1メートル ケーブル) |
▶概説

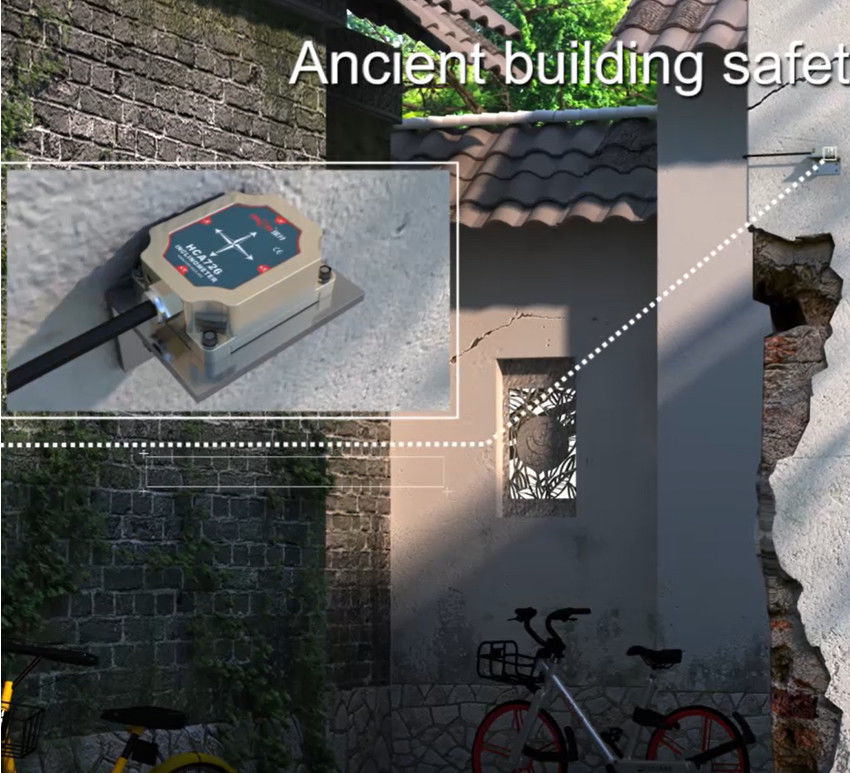

HCA716S/HCA726Sは高精度小さい容積選抜する/産業フィールド制御のためのRIONの技術によって発達する二重軸線のクリノメーターである。それはRS485/RS232順次アクセスインターフェイスを採用する。作り付けの高精度24bit A/Dの差動コンバーターは、第5等級のろ過のアルゴリズムによって横の平面に関連して、センサーの出力の傾きそしてピッチ角を測定できる。プロダクトは単位、± 180の°までの測定範囲を傾ける最も最近の技術主要なMEMSを統合しフル・スケールの正確さは容易に二重軸線および単一軸線の傾きの測定を達成できる0.01の°である。プロダクトは信頼でき、安定した性能、よいスケーラビリティおよび多数の出力オプションの実質の産業等級プロダクトに、属する。それは産業場所の古代建物、荒廃させた建物、古代壁、等および大規模な高精度の測定の監視の適用のために適している。
▶特徴
★は選抜したり/二重軸線の傾斜の測定
★の範囲の± 1 |任意± 90°
★の正確さ:データ テーブルを参照しなさい
★ DC 9 | 36V広い電圧入力
★の広い温度操作-40 | + 85 ℃
★の決断0.001の°
★ IP67の保護等級
★の高い振動resistance> 100g
★は鉛インターフェイスを指示する
▶電子CHARACTERI
変数 | 条件 | 分 | 標準 | MAX | 単位 |
電源 | 標準 | 9 | 12,24 | 36 | V |
現在の働くこと | 負荷無し | 40 | mA | ||
働く温度 | -40 | +85 | ℃ | ||
店の温度 | -40 | +85 | ℃ |
▶機械変数
○コネクター:1mの直接一流ケーブル(カスタマイズすることができる)
○保護レベル:IP67
○貝材料:アルミ合金の盾の酸化
○取付け:4個のM4ねじ
