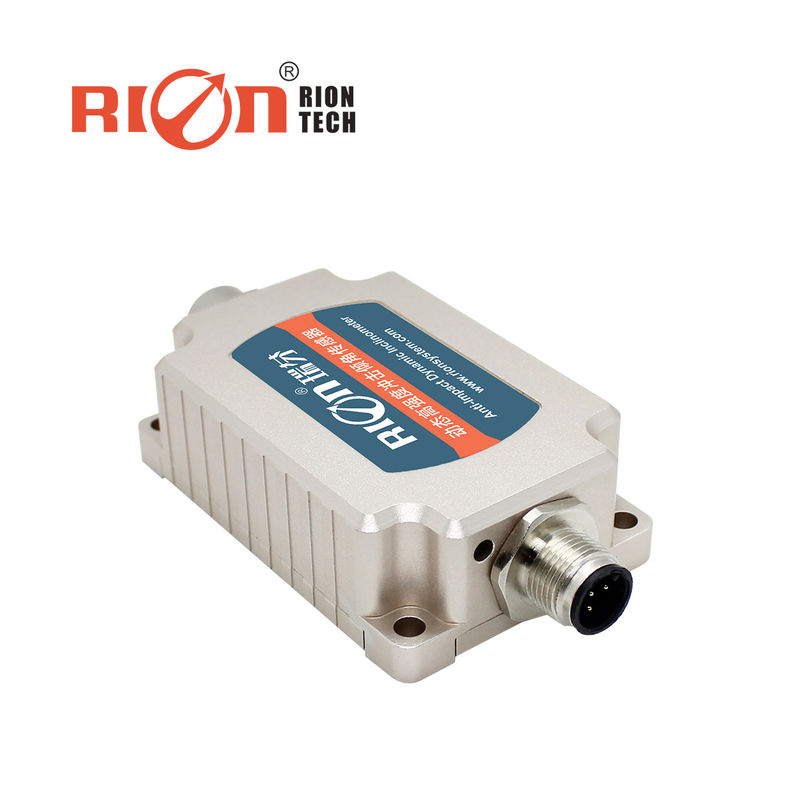

クレーン角度制御センサー
▶電気関係
RS485配線定義
PIN機能 | 1つのPIN (ブラウン) | 2 PIN (白) | 3 PIN (青) | 4 PIN (黒) | 5 PIN (灰色) |
9~36V 肯定的な電源 |
485 D+ | 485 D- |
GND 力の陰性 |
PE |
RS232/TTLWIRING定義
PIN機能 | 1つのPIN (ブラウン) | 2 PIN (白) | 3 PIN (青) | 4 PIN (黒) | 5 PIN (灰色) |
9~36V 肯定的な電源 |
RS232_RX/ TTL_RX |
RS232_TX/ TTL_TX |
GND 力の陰性 |
PE |
HDA436T | 条件 | 索引 |
測定の範囲 | ロール±180°のピッチ±90°の方位角±180° (パワーの初期値は0°はである) | |
測定の軸線 | X軸/Y軸/Z軸 | |
決断 | 0.01° | |
静的な正確さ | @25℃ | ± 0.05° |
動的正確さ | @25℃ | ± 0.1° |
バイアス不安定(アラン) | 8°/h | |
ゼロ ポイント臨時雇用者。係数 | -40~85℃ | ±0.01°/℃ |
感受性の臨時雇用者。係数 | -40~85℃ | ≤100ppm/℃ |
始動時間パワー | 1S | |
応答時間 | 0.01S | |
出力信号 | RS485/RS232/TTL | |
電磁適合性 | EN61000およびGBT17626に従って | |
MTBF | ≥ 50000時間/時間 | |
絶縁抵抗 | ≥100メグオーム | |
耐衝撃性 | 100g @ 11msの3軸方向(sinusoid半分) | |
Anti-vibration | 10grms、10~1000Hz | |
防水レベル | IP67 | |
ケーブル | 配線、ポリ塩化ビニールの非シールドケーブルが付いている任意2mのM12航空プラグのない標準 | |
重量 | ≤165g (ケーブルを除いて) |
▶主要特点
★の範囲(ロール角度±180°、ピッチ角±90°、方位角の角度±180°)
★の動的正確さ:± 0.1°
★ DC 9~6Vの広い電圧入力
★の広い温度操作-40~+ 85℃
★の決断0.01°
★ IP67の保護レベル
★高いanti-vibration performance>2000g
★のサイズ:L72×W47×H22.5mm
▶電気変数
変数 | 条件 | 分 | タイプ | MAX | 単位 |
供給電圧 | 標準 | 9 | 12,24 | 36 | V |
現在の働くこと | 負荷なし | 60mA (12V) | mA | ||
作動の臨時雇用者 | -40 | +85 | ℃ | ||
貯蔵の臨時雇用者 | -40 | +85 | ℃ |
プロダクト サイズ
