製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, ISO
モデル番号: HCM375-485
支払及び船積みの言葉
最小注文数量: 1単位
価格: $450.00/Units
パッケージの詳細: 各々の内部箱の1pcsデジタル コンパス、200pcs /ctn
受渡し時間: サンプルのための7日
支払条件: T/T、PayPal
供給の能力: 1ヶ月あたりの1000のPCS
ヘディング精度: |
0.5° |
ロール測定の範囲: |
±180° |
傾きの決断: |
0.1° |
傾きの正確さ: |
<0> |
働くTempaccuracy: |
-40°C~+85°C |
サイズ: |
L110×W19.5×H19.5mm |
ピッチ範囲: |
+/-85° |
生産: |
IP67 |
ヘディング精度: |
0.5° |
ロール測定の範囲: |
±180° |
傾きの決断: |
0.1° |
傾きの正確さ: |
<0> |
働くTempaccuracy: |
-40°C~+85°C |
サイズ: |
L110×W19.5×H19.5mm |
ピッチ範囲: |
+/-85° |
生産: |
IP67 |
▶適用

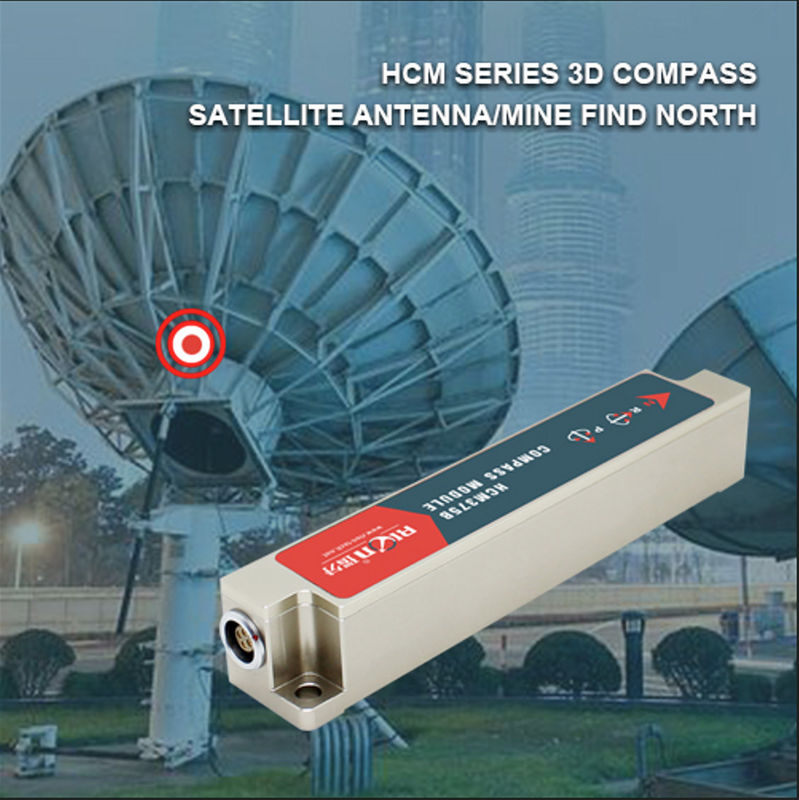

●衛星アンテナ調査衛星
●調査し、地図を描く海洋運行
●GPSは運行を統合した
●アンテナ サーボ機構
●銃の放出システム
●赤外線トナー
●レーザーの距離計
●作図装置のための地図
●ROVの水中ロボット運行
●海洋学の測定の器械
●特別の日のロボット
●無人の航空機
| HCM370B/HCM375Bの索引 | ||
| ヘッディング | 正確さの先頭に立 | 0.5°傾き < 10=""> |
| 2.0°傾き < 60=""> | ||
| 3.0°傾き < 80=""> | ||
| 決断 | 0.1° | |
| 傾き | ピッチの正確さ | 0.1°<15> |
| 0.1°<30> | ||
| 0.1°<60> | ||
| 0.2°<85> | ||
| ピッチ範囲 | ±85° | |
| ロール正確さ | 0.1°<15> | |
| 0.1°<30> | ||
| 0.1°<60> | ||
| 0.2°<180> | ||
| ロール範囲 | ±180° | |
| 決断 | 0.1° | |
| 口径測定 | 堅い磁気口径測定 | 利用できる |
| 柔らかい磁気口径測定 | 利用できる | |
| 磁気ファイル干渉の口径測定方法 |
360°を水平に回しなさい; 縦の回転（任意） |
|
| RS-232/RS485/TTL | 5Pin速いプラグのコネクター | |
| インターフェイス | 開始の遅れ | <50ms> |
| 最大出力率 | 20Hz/s | |
| コミュニケーション率 | 2400 19200baudに | |
| 出力フォーマット | 二進高性能の議定書 | |
| 電源 | 力の電圧 | （デフォルト） DC+5V |
| 現在（最高） | 30ma | |
| 理想的な流れ | 26ma | |
| 休眠モード | TBD | |
| 環境 | 働く臨時雇用者。 | -40℃~+85℃ |
| 貯蔵の臨時雇用者。 | -40℃~+100℃ | |
| 耐衝撃性の性能 | 100g | |
| 保護レベル | IP67 | |
| 電磁適合性 | EN61000およびBT17626に従って | |
| Mtbf | ≥40000時間/時間 | |
| 絶縁抵抗 | ≥100M.O. | |
| Anit影響 | 100g@11ms、3Times/Axis （Sinusoid半分） | |
| 反--衝撃 | 10grms、10~1000Hz | |
| 次元 | L110×W19.5×H19.5mm | |
| 重量 | 70g （ケーブルを含まないため） | |
▶測定DIRECTIONS&FIX
HCM370B-HCM375B 3Dの電子コンパスの方位角は地磁気主義を使用している、従って設置位置に最低磁気干渉の環境を選ぶことは非常に重要である。できる鉄、磁石、エンジンおよび他の磁気目的からのそれを大いに可能ように置き、取付けなさい。30CMの間隔の必要性制御は（別の磁気は別の間隔でコンパスによって干渉する）少なくともそこにこれらの磁気メディアである。最適の測定の環境を保障することは取付けのためにM3 anti-interferenceねじを使用しなければならない。
それが安定した磁気環境の適当な偏差、ことができるがそれを償う変えられた磁気干渉を償うことができない。それから磁界がまた変えるDCの変更DCのワイヤーに多くの注意を発生させる磁界を、ので払いなさい。電池はまた変更のもう一つの干渉のもとである。各取付けは異なって、ユーザーはすべての可能なオペレーティング環境の下で取付けの可能性を評価しなければならない。
それの最適の先頭に立の正確さは科学的なテスト方法である均等に重大明白な厳密な確認を経るために0.3°~0.5°にのこれ達することができる。私達が推薦するテスト方法は次のとおりである:縦に電子コンパスを取付ければ立っているアルミニウム棒（非磁気材料）はヘッディング正確さの測定（当然回転プラットホームへの回転棒の垂直、できるだけ大きく外的な磁界の干渉を避けるため）と、それから進む。そうすることは科学的に測定の正確さを改善するためにコンパスの回転半径を減らすことができる。これは特定のsituation.E.gを取扱うためにちょうど適用範囲が広くなければならない実験室の取付けを提供することである:車、HCM505Bに動きの方向に垂直の取付けをするべきである取付けられる。
