製品詳細
起源の場所: 中国
ブランド名: RION
証明: CE, ISO
モデル番号: HCA520/HCA528
支払及び船積みの言葉
最小注文数量: 1
価格: 335 USD/pcs
パッケージの詳細: カートン
受渡し時間: 7つのワード日
支払条件: paypal T/T
供給の能力: 500 PCS/Month
測定の範囲: |
±30° |
測定の軸線: |
ピッチおよびロール |
決議: |
0.001° |
測定の正確さ: |
0.005° |
長期にわたる安定性: |
0.01° |
ゼロTemp.coefficient: |
±0.002°/℃ |
サイズ: |
L90 × W59の× H34mm |
測定の範囲: |
±30° |
測定の軸線: |
ピッチおよびロール |
決議: |
0.001° |
測定の正確さ: |
0.005° |
長期にわたる安定性: |
0.01° |
ゼロTemp.coefficient: |
±0.002°/℃ |
サイズ: |
L90 × W59の× H34mm |

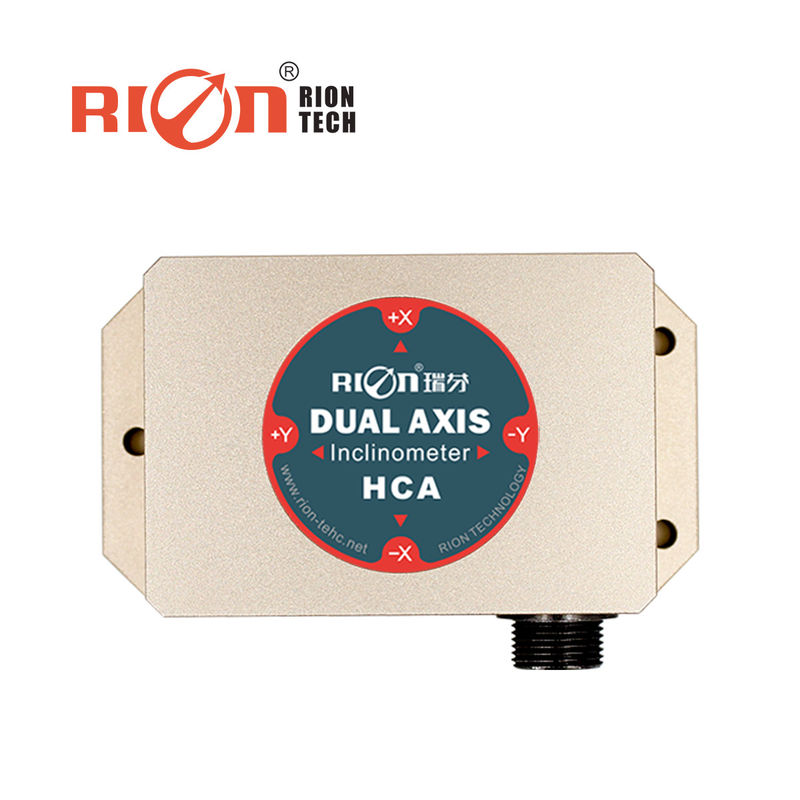

HCA520 ダム用のダブルアクシスMEMS線性傾きセンサーインクリノメーター
一般的な説明
HCA510T/HCA520T-Nは,高精度アナログ電圧出力シングル/ダブル軸傾斜センサーです.小さな範囲で最高精度は0.003°に達することができます.これは中国で数少ない高精度傾き計の一つですその機能は主に水平平面に基づいて物体の傾きを測定するために使用されます.
静的重力場の変化を測定して,モード出力電圧 (0-5V) の変化を傾き変化に変換します.内部用高解像度差数式デジタル・アナログ変換機内部MCUシステムによる二次線性調整と温度調整により,顧客は二次線性調整を行う必要はありません.同時に,環境の変化によって引き起こされる誤りも減少します..
この製品は非接触測定原理を使用し,リアルタイムで現在の姿勢傾きを出力できます.使いやすくて,相対的な表面を変更してインストールする必要はありません.最新のMEMS高技術生産,高精度,小サイズ,外部の電磁気干渉に強い抵抗力,衝撃と振動に耐える能力.それは産業機器のための理想的な選択です.プラットフォームの測定姿勢!
▶テクニカルデータ
| HCA520T | 条件 | パラメータ | ユニット | |
| 測定範囲 | ±10 | ±30 | ° | |
| ゼロ出力 | 0°出力 | 2.5 | 2.5 | V |
| 測定軸 | X / XY | X / XY | AXIS | |
| 決議 | 0.001 | 0.001 | ° | |
| 測定精度 | @25°C | 0.005 | 0.01 | ° |
| ゼロ温度係数 | -40°Cから85°C | ±00005 | ±00008 | °/°C |
| 感度温度係数 | -40°Cから85°C | ≤100 | ≤100 | ppm/°C |
| タイムリーパワー | 0.5 | 0.5 | S | |
| 応答時間 | 0.02 | 0.02 | s | |
| 応答頻度 | 20Hz | |||
| 出力信号 | 0~5V | |||
| EMC | EN61000とGBT17626に従って | |||
| MTBF | ≥50000時間/時間 | |||
| 断熱抵抗 | ≥100MΩ | |||
| 衝撃に耐える | 100g@11ms,3 軸方向 (半シナウイド) | |||
| 振動防止 | 10gms,10 ‰1000Hz | |||
| 保護グレード | IP67 | |||
| ケーブル | 標準1メートルの長さ,耐磨性,高温,遮断ケーブル 4 * 0.4mm2航空用コネクタ | |||
| 体重 | 190g (ケーブルなし) | |||
* このパラメータは,参照のために ± 10 °, ± 30 ° のシリーズのみをリストします.他の測定範囲については,最も近い隣のパラメータを参照してください.
▶特徴
★ 単軸/二軸傾き測定
★ 範囲 ± 1°± 90° 選択可能
★正確性:技術データ参照
★ 広い電圧入力は936V
★出力モード 0 〜 5V
★広範囲温度での動作 -40 °C+85 °C
★ IP67 保護
★高振動耐性> 2000g
★ 高解像度 0.001°
★小サイズ L90 × W59 × H34mm
▶適用する
★ 車両のレベルアップ
★ 橋とダムの監視
★高空のプラットフォーム安全保護
★ 医療機器の角度制御
★ 地下掘削装置の姿勢ナビゲーション
★ 鉄道の走行幅と走行幅の平準化
★ 傾き角に基づく方向測定
★ 地質学機器の傾き監視
★鉱山機械,石油掘削設備
★ 機器レベル制御
★ アライナメント制御,曲線制御
★ 方向衛星通信アンテナのピッチアングルの測定
電気接続
単軸のケーブルケーブル接続
| Wire Color 関数 | レッド | ホワイト | 緑色 | ブラック | グレー |
|
DC9~36V 電源が正 |
Xを外す X軸出力電圧 |
NC |
GND パワーネガティブ |
信号地 |
