製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, ISO
モデル番号: ACA616T-10
支払及び船積みの言葉
最小注文数量: 1
価格: $570.00/Pieces
パッケージの詳細: カートン
受渡し時間: サンプルのための7日
支払条件: T/T,Paypal メールで受け取る
供給の能力: 3000/pcs
測定範囲: |
±10° |
測定の軸線: |
X について |
決議: |
0.001° |
測定の正確さ: |
0.003°（RMS） |
ゼロ臨時雇用者。係数: |
±0.0004°/°C |
応答の頻度: |
20s |
防振: |
10gms,10~1000Hz |
インターフェースタイプ: |
オープンできる |
EMC: |
EN61000とGBT17626に従って |
体重: |
235g (ケーブルなし) |
測定範囲: |
±10° |
測定の軸線: |
X について |
決議: |
0.001° |
測定の正確さ: |
0.003°（RMS） |
ゼロ臨時雇用者。係数: |
±0.0004°/°C |
応答の頻度: |
20s |
防振: |
10gms,10~1000Hz |
インターフェースタイプ: |
オープンできる |
EMC: |
EN61000とGBT17626に従って |
体重: |
235g (ケーブルなし) |

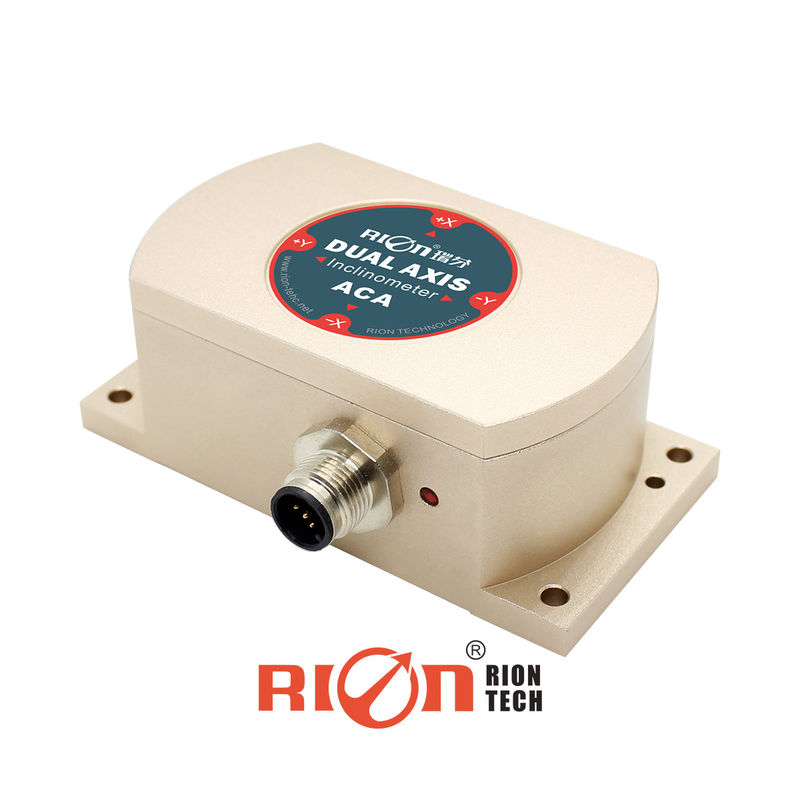

ACA616T オープン 防水 防空 プラグ 高解像度 単軸傾き
ACA616TとACA626T-CANオープンインクリノメーター
開発者RION テクノロジーについてACA616T (単軸)そしてACA626T (両軸)している全温度補償された高精度傾き計先進的な測定プラットフォームに基づいています
主要な特徴:
広い動作温度範囲:-40°Cから+85°Cまで 厳しい環境でも安定性を保ちます
高精度:内蔵24 ビット A/D 変換器そして5段階の信号処理正確な傾斜/ピッチアングルの測定のために
CAN OPEN 出力:産業用制御システムと互換性がある
簡単にインストール:自動姿勢計算用のスクリューを用いて,表面に直接固定する.
頑丈なデザイン衝撃と振動に強い
優れた性能:精度と信頼性において 競合する国内モデルを上回る
応用:
理想的な建築,航空宇宙,自動車試験,ロボット工学高級性能が重要な場合
|
|
条件 |
パラメータ |
ユニット |
||
|
措置e 範囲 |
|
±10 |
±30 |
±60 |
° |
|
措置e軸 |
|
X について/XY |
X について/XY |
X について/XY |
AXIS |
|
決議 |
|
0.001 |
0.001 |
0.001 |
° |
|
措置e 精度 |
@25°C |
0.003 |
0.01 |
0.02 |
°(RMS) |
|
ゼロ 温度は.コэффициент |
-40歳ほら85°C |
±00004 |
±00004 |
±00004 |
°/°C |
|
感度温度係数 |
-40歳ほら85°C |
≤50 |
≤50 |
≤50 |
ppm/°C |
|
タイムリーパワー |
|
0.5 |
0.5 |
0.5 |
S |
|
応答頻度 |
|
20 |
20 |
20 |
S |
|
生産率 |
10Hz,20Hz 設定することができます |
||||
|
インターフェースタイプ |
オープンできる |
||||
|
EMC |
EN61000とGBT17626に従って |
||||
|
MTBF |
≥98000時間/時間 |
||||
|
断熱抵抗 |
≥100MΩ |
||||
|
衝撃に耐える |
100g@11ms,3 軸方向 (半シナウイド) |
||||
|
振動防止 |
10gm,10ほら1000Hz |
||||
|
P回転度 |
IP67 |
||||
|
ケーブル |
標準構成: 2m 長さ,耐磨性,高温,シールドケーブル 5P * 5.7mm航空接続 |
||||
|
体重 |
235g (ケーブルなし) |
||||
電子特性
|
|
条件 |
ミニ |
標準 |
マックス |
ユニット |
|
電源 |
スタンダード |
9 |
12,24 |
36 |
V |
|
オーダーメイド |
|
他の電圧 |
|
V |
|
|
稼動電流 |
負荷なし |
|
50 |
|
mA |
|
作業温度 |
|
-40歳 |
|
+85 |
°C |
|
保存温度 |
|
-40歳 |
|
+85 |
°C |
▶ 製造 装置 の 注記
誤ったインストールが原因になる可能性があります. 測定誤差,特に"表面","線"に注意する:1) について についてセンサーのマウント表面と測定面は,密かに固定され,平らで安定している必要があります.マウント表面が不均等で,センサが角度誤りを測定する可能性があります.
(2) についてセンサー軸と測定軸は平行で,両軸は可能な限り角度を生成しない必要があります.
▶ 測定方向
装置製品の底が測定面に平行であることを保証しなければならない.,この製品は,水平または垂直 (垂直に設置された選択) にインストールすることができます.生産前に確認する必要があります設置については,次の図を参照してください.
