製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, ISO
モデル番号: HDA436T/HDA437T-C1
文書: HDA436T HDA437T DIGITAL OUT...OR.pdf
支払及び船積みの言葉
最小注文数量: 1
価格: $161.00/Pieces >=1 Pieces
パッケージの詳細: 1pcs/box、100pcs/ctn
受渡し時間: サンプルのための7日
支払条件: T/T、PayPal
供給の能力: 30000の部分/部分每の 月
電圧 - 供給: |
9~36V |
出力型: |
缶バス |
解像度 (ビット): |
0.01 |
三軸: |
x、y、z |
ワーキングテンパー: |
-40〜+85°C |
防水性: |
IP67 |
電源: |
9~36V |
電圧 - 供給: |
9~36V |
出力型: |
缶バス |
解像度 (ビット): |
0.01 |
三軸: |
x、y、z |
ワーキングテンパー: |
-40〜+85°C |
防水性: |
IP67 |
電源: |
9~36V |

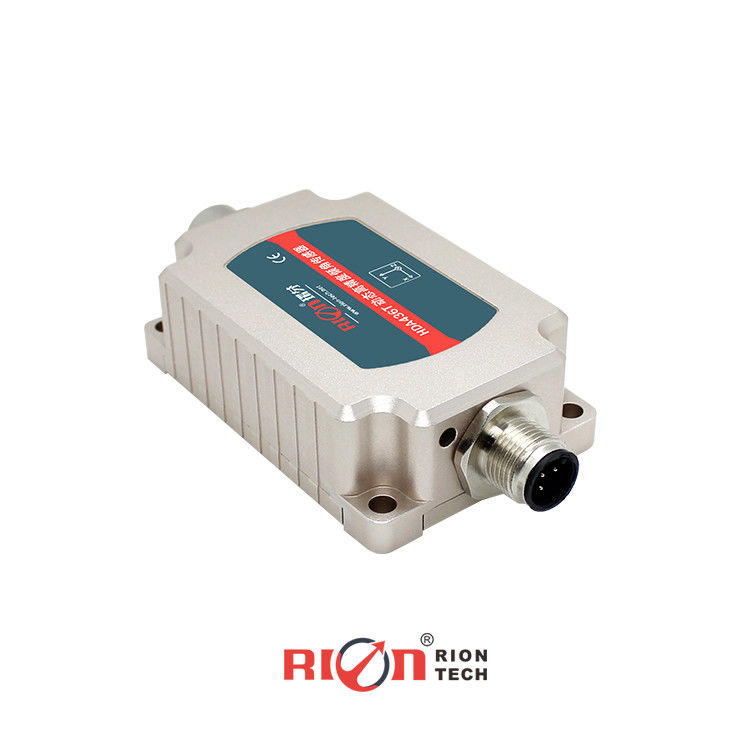

HDA436T水平0.3度 シングルアクシスダイナミックインクリノメーター CANバス
▶製品説明
HDA436T/HDA437T-C1は,RION Technologyの新世代のデジタルMEMS動的傾斜センサーである.移動するキャリアの二軸傾斜を測定し,動きや振動を含むアプリケーションに最適である.加速センサーとジロセンサーを装備カルマンフィルターを活用し,リアルタイムで正確な動きデータを処理する.
非接触測定を用いて,センサーは2つの固定表面に設置する必要なく,リアルタイムで傾斜と姿勢データを出力します.高精度ADとジロユニットを統合して 非線形性をリアルタイムで補償します運動干渉による誤差を大幅に削減する.
センサーの動的および静的二モード測定は高精度と電磁気干渉に対する強い耐性を保証します.高衝撃と振動の厳しい産業環境に適している工業自動化や姿勢測定に最適です
▶主要な特徴
★範囲 (両軸 ±90°)
★解像度0.01°
★ ダイナミック精度: ± 0.1°
★ロール&ピッチ 静的精度: ±0.05°
★ CANOpen通信プロトコル
★ DC 9 ~ 36 V 幅の電圧入力
★ 広範囲の作業温度 -40 ~ + 85 °C
★ IP67/IP68 保護グレードはオプションです
▶ 製品 適用
★高振動衝撃粉砕装置
★ 衛星アンテナ 星探査
★鉄道機関車の監視
★ 石油掘削設備
★ 地下掘削装置の姿勢ナビゲーション
★ 地質学機器の傾き監視
★ 船舶の航海姿勢測定
★ シールドパイプジャッキングアプリケーション
★ 衛星通信 車両の姿勢検知
▶ テクニカル パラメータ
| HDA436T/437T-C1 | 条件 | パラメーター | |
| 測定範囲 | - | ロール ±180°,傾き ±90° | |
| 測定軸 | - | X軸/Y軸 | |
| ロール&ピッチの解像度1) について | - | 0.01° | |
| ロール&ピッチ 静的精度 | @25°C | ±0.05° | |
| ロール&ピッチ ダイナミック精度 (Rms) | @25°C | ±0.1° | |
| ギロスコープ | ギロスコップの範囲 | - | ±250°/s |
| ゼロバイアス安定性 (10s平均) | - | 8.5°/h | |
| ゼロバイアス不安定性 (アラン) | - | 4.5°/h | |
| 角式ランダムウォーク係数 (アラン) | - | 0.25°/sqrt ((h) | |
| 加速 | 加速範囲 | - | HDA436T:±8g HDA437T:±20g |
| ゼロバイアス安定性 (10s平均) | - | 00.02mg | |
| ゼロバイアス不安定性 (アラン) | - | 0.005mg | |
| 速度 ランダムウォーク係数 (アラン) | - | 0.005m/s/sqrt ((h) | |
| ゼロ温度係数(3) について | -40~85°C | ±0.01°/°C | |
| 温度の感度係数4) | -40~85°C | ≤100ppm/°C | |
| オン開始時間 | ≤3.5S | ||
| 応答時間 | 0.01S | ||
| 出力信号 | カノペン | ||
| 電磁互換性 | EN61000とGBT17626に従って | ||
| MTBF | ≥98,000時間/時間 | ||
| 断熱抵抗 | ≥ 100 メガオム | ||
| 衝撃耐性 | 100g @ 11ms,三軸 (半シナス波) | ||
| 振動抵抗 | 10gms / 10~1000Hz | ||
| 防水級 | 標準のIP67,オプションのIP68および耐腐食性IP68の保護レベル | ||
| 体重 |
シングルコネクタ ≤165g / 双接頭 ≤180g (ケーブルを除く) |
||
A: 通常,我々はすべての種類の製品のためにストックを持っている,あなたが選択した製品が,我々はストックを持っている場合,我々は,工場を去る前にそれを再テストする必要があります.2~4顧客向けデザインの製品では, 製造期間が約2週間です.技術要件に従って,私たちのエンジニアは,約配達時間を与える.
A: 受け入れます40%の事前支払い,残高6顧客向けデザインの製品については,支払いは一緒に議論されます.
A: 私たちの製品は配達前に非常に厳格なテストを通過しましたので,品質の問題を持つ可能性は非常に低いです.保証期間中に,私たちの製品に品質の問題 (人為的要因によって引き起こされていない) がある場合保証期間が満了した場合は,新品を用意します.修理を担当します.リアルコスト
