製品詳細
起源の場所: 広東省、中国
ブランド名: Rion
証明: CE, ISO
モデル番号: ACA2200T
支払及び船積みの言葉
最小注文数量: 1
価格: US$705
パッケージの詳細: スポンジの内部との1pcs/box、100pcs/ctn
受渡し時間: サンプルのための7日
支払条件: T/T,Paypal メールで受け取る
供給の能力: 3000の部分/部分每の 月
使用法: |
農業車の自動運転 |
帯域幅: |
>100Hz |
解決: |
0.01° |
ジャイロコンパスの範囲: |
250°/s |
加速度計の範囲: |
±4g |
コネクタ: |
RS232/RS485、任意CAN2.0 |
使用法: |
農業車の自動運転 |
帯域幅: |
>100Hz |
解決: |
0.01° |
ジャイロコンパスの範囲: |
250°/s |
加速度計の範囲: |
±4g |
コネクタ: |
RS232/RS485、任意CAN2.0 |

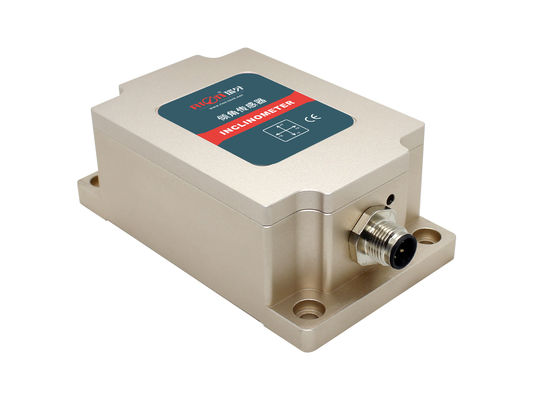

ACA2200T 超高精度と強いEMI抵抗を持つアナログサーボインクリノメーター
▶一般的な説明
ACA2200Tは,RION Technologyが開発したアナログバランス式伺服傾斜計で,以下の5つの主要部品で構成される高精度機械電気システムに構築されています.接触式ではない移動センサートークモーター 誤差増幅器 フィードバックループ
ACA2200Tは従来の電解器や電容式傾き計と比較して 非線形性,繰り返し性,ヒステレシス,温度漂流,衝撃耐性振動容量作業温度範囲
32ビットの高性能ARMプロセッサを搭載し,解像度は0.0001°,精度は0.005°,温度偏移は0.0002°/°Cまで低くなっている.応答周波数は50Hzに達し,ボード速度は115200要求の高いアプリケーションに強力なソリューションになります
センサーは接触式の設置方法があります.ただ物体の表面に設置すると,傾きと姿勢を自動的に計算します.複素なアライナメントや二面マウントは必要ありません.
EMIに強い耐性があり 衝撃や振動に強い耐性があるため ACA2200Tは国内市場で 明確な競争優位性を持っています精度と信頼性が重要な産業用アプリケーションで広く使用されています.
★2つの軸の傾き測定
★範囲 ± 1ほら±15° 選択可能
★応答周波数: 50Hz
★DC 9~36V 幅の電圧入力
★広い温度での動作 -40~+ 85 °C
★解像度は0.0001°
★IP67 保護レベル
★ゼロ温度漂移 ± 00002°/°C
★防水航空プラグ
★サイズ:L110 × W65 × H40mm
★出力モード RS232,RS485,TTL 選択可能
▶アプリケーション
★車両のレベルアップ
★ブリッジとダm監視
★精密度計レベル制御
★医療機器の角度制御
★地下掘削装置の姿勢ナビゲーション
★鉄道の走行幅と走行幅の平準化
★傾き角に基づく方向測定
★地質学機器の傾き監視
★方向衛星通信アンテナの高さの角度測定
|
|
条件 |
パラメータ |
ユニット |
||
|
メアスについて 範囲 |
|
±05 |
±10 |
±15 |
° |
|
メアスについて 軸 |
|
X について Y |
X について Y |
X について Y |
軸 |
|
決議 |
|
0.0001 |
0.0001 |
0.0001 |
° |
|
メアスについて 精度 |
@25°C |
0.003 |
0.005 |
0.006 |
° |
|
長期 安定性 |
|
0.002 |
0.003 |
0.005 |
° |
|
ゼロ 温度は.コэффициент |
-40歳ほら85°C |
±00002 |
±00002 |
±00002 |
°/°C |
|
感度温度 コэффициент |
-40歳ほら85°C |
≤50 |
≤50 |
≤50 |
ppm/°C |
|
タイムリーパワー |
|
0.5 |
0.5 |
0.5 |
S |
|
応答頻度 |
|
20 |
20 |
20 |
HZ |
|
生産率 |
5Hz /15Hz /35Hz /50Hz 設定することができます |
||||
|
インターフェースタイプ |
RS232 /RS485 /RS422 /TTL |
||||
|
EMC |
統計によるとEN61000 そしてGBT17626 |
||||
|
MTBF |
≥98000時間 /時数 |
||||
|
断熱抵抗 |
≥100MΩ |
||||
|
衝撃に耐える |
100g@11ms /3 軸方向 (半シナウイド) |
||||
|
振動防止 |
10gm /10~1000Hz |
||||
|
P回転度 |
IP67 |
||||
|
ケーブル |
標準配置: 2m 長さ,耐磨性,高温,遮断ケーブル 5P * 5.7mm航空接続 |
||||
|
体重 |
385g(ケーブルなし) |
||||
▶ 電子特性
|
|
条件 |
ミニ |
標準 |
マックス |
ユニット |
|
電源 |
スタンダード |
9 |
12,24 |
36 |
V |
|
オーダーメイド |
|
他の電圧 |
|
V |
|
|
稼動電流 |
負荷なし |
|
50 |
|
mA |
|
作業温度 |
|
-40歳 |
|
+85 |
°C |
|
保存温度 |
|
-40 |
|
+85 |
°C |
▶ 測定方向
装置製品の底が測定面に平行であることを保証しなければならない.,この製品は,水平または垂直 (垂直に設置された選択) にインストールすることができます.生産前に確認する必要があります設置については,次の図を参照してください.
