製品詳細
起源の場所: 中国
ブランド名: RION
証明: CE, FCC, ROHS
Model Number: DDM365
支払及び船積みの言葉
Minimum Order Quantity: 1
価格: $129.00
パッケージの詳細: 21*21*7cm
受渡し時間: 5〜10日
Payment Terms: T/T,Paypal
Supply Ability: 10000 pcs /month
▶ 製品紹介

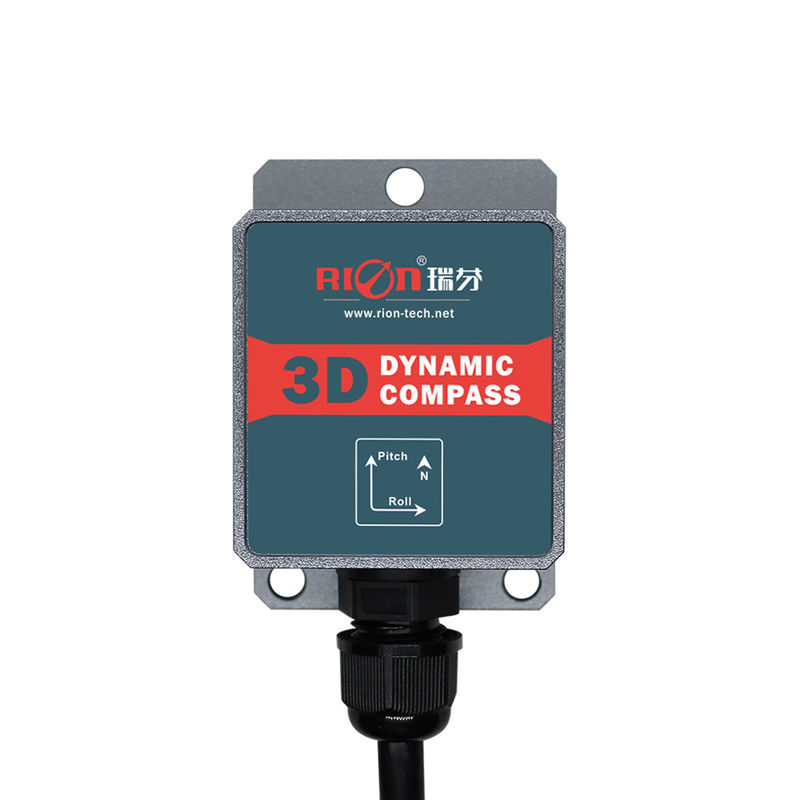

DDM365Bは、3軸姿勢角、3軸加速度計、3軸ジャイロスコープ、3軸磁気誘導技術を含む12軸慣性計測ユニットを備えた三次元動的電子コンパスです。ジャイロスコープの高ダイナミック角度特性と加速度計の姿勢特性の高安定性を利用し、動的慣性航法アルゴリズムによって複雑な姿勢変化に追従するピッチ角とロール角を取得します。地磁気方位角は、ハード磁気およびソフト磁気キャリブレーションアルゴリズムを採用しているため、磁場干渉環境下でもキャリブレーションアルゴリズムによって磁場の影響を排除できます。中央処理ユニットによるリアルタイム方位計算と、動的なピッチ角およびロール角を使用した広範囲の磁気方位角の動的方位補償により、コンパスは±85°までの傾斜角でも高精度の方位データを提供できます。電子コンパスは高性能DSPコンピューティングプロセッサを統合しており、出力モードは多様化しており、標準インターフェースにはRS232/RS485/TTLなどのインターフェースが含まれており、他の通信インターフェースのカスタマイズも受け入れ可能です。
DDM365Bは小型・低消費電力で、海洋船舶、アンテナスターサーチなど、多くの高耐震性・極めて過酷な環境に適用でき、今日の様々な高精度測定統合制御システムにより適しています。
▶ 主な特徴:
★ 方位精度: 1°
★ 傾斜測定範囲: ピッチ ±85°、ロール角 ±180°
★ 傾斜分解能: 0.1°
★ 傾斜静的精度: 0.2°、動的精度 0.5°
★ 広範な温度範囲: -40°C～ 85°C
★ サイズ: L55×W37×H24mm
★ 標準RS232/ハード磁気、ソフト磁気、傾斜補償付き出力インターフェース
★ DC 5V電源
★ IP67防水等級
▶ アプリケーション
特殊 航海 ビゲーション ★ ップ ッピング
マGPS メージャー ナビゲーション ★
マンテナ サーボ コントロール★
特殊 外線 イメージャー ★
マーザー レプロッター★
マップ リプロッター★
特殊 ナビゲーション ★
特殊 計測器 ★
特殊 用途 ロボット DDM3
|
|
||
|
方位精度 |
1 |
分解能 |
|
0.1° |
傾斜角 |
|
|
±90° |
ロール測定範囲 |
|
|
± |
180°傾斜角精度 |
|
|
静的 |
0.2° 動的 |
|
|
0.5°分解能 |
||
|
0.1° |
傾斜角 |
|
|
補償 ロール |
±180°ピッチ |
|
|
＜85°3軸磁場 |
||
|
測定範囲 |
±800uT |
キャリブレーション |
|
ハード鉄キャリブレーション |
はい |
ソフト鉄キャリブレーション |
|
はい |
磁場干渉キャリブレーション方法 |
|
|
水平に1回転 |
(デフォルト ) |
|
|
起動遅延 |
＜50 |
ms出力レート |
|
5～100Hz( |
設定可能 ) |
|
|
4800 |
～ 1baud出力フォーマット |
|
|
バイナリ高性能プロトコル |
電源 |
|
|
|
電圧 ( |
デフォルト )9(カスタマイズ |
|
)9～36V電流 |
||
|
(MAX)45mA |
理想モード |
|
|
35mA |
スリープモード |
|
|
TBD |
環境 |
|
|
動作温度 |
-40℃～+85℃ |
耐振動性 |
|
-40℃～+85℃ |
耐振動性 |
|
|
2500g |
EMC |
|
|
EN61000およびGBT17626に準拠 |
MTBF≥98000 |
|
|
時間/回 |
絶縁 抵抗 |
|
|
≥100 メガオーム |
耐衝撃性100g@11ms, |
|
|
3軸方向（半正弦波） |
耐振動性10grms,10～1000Hz |
|
|
寸法 |
L55 |
|
|
×W37×H24 |
mm重量 ≤135g( |
|
|
1 |
mケーブル 含む |
|
