製品詳細
Place of Origin: Shenzhen
ブランド名: RION
モデル番号: MF309
支払及び船積みの言葉
最小注文数量: 1
価格: $8380.00/Pieces
パッケージの詳細: プラスチックケース
受渡し時間: 4〜6週間
支払条件: T/T
供給の能力: 月に3000個
North seeking time: |
3 min / 2 min (adjustable) |
Range of tilt angles over which north can be found: |
±15° |
North seeking accuracy(1σ): |
0.5° |
MTBF: |
≥ 10000 Hours |
Power supply: |
9.5~36VDC |
MTTR: |
≤30min |
Material: |
Stainless steel + aluminum alloy |
Weight: |
≤ 1.1 Kg (excluding Cable) |
North seeking time: |
3 min / 2 min (adjustable) |
Range of tilt angles over which north can be found: |
±15° |
North seeking accuracy(1σ): |
0.5° |
MTBF: |
≥ 10000 Hours |
Power supply: |
9.5~36VDC |
MTTR: |
≤30min |
Material: |
Stainless steel + aluminum alloy |
Weight: |
≤ 1.1 Kg (excluding Cable) |

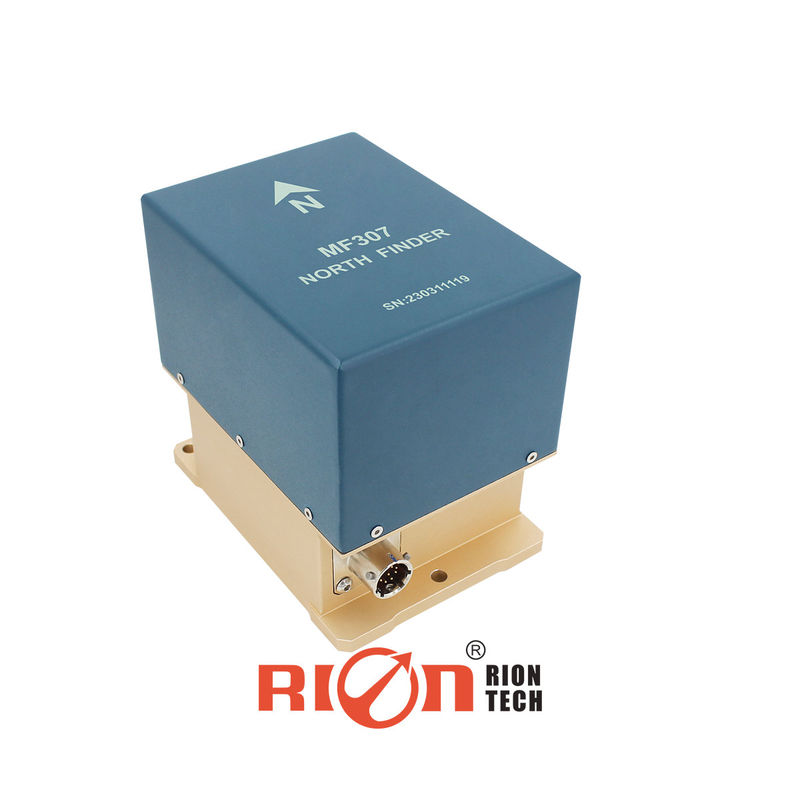

ジャイロ北ファインダー は、外部参照なしで迅速に 真北方向 を決定するように設計された高精度自律型方位デバイスです。高感度ジャイロスコープを介して地球の回転角速度を測定することにより、デバイスの軸と地理的北との間の方位角を計算し、キャリア（例：車両、ドローン、または軍事システム）にリアルタイムのヘディングデータを提供します。
主な利点:
コンパクトな 電気機械統合システムとして、デバイスには以下が含まれます:
| コンポーネント | 機能 |
|---|---|
| 高性能ジャイロ | 地球の回転速度を検出（例：ファイバーオプティック/MEMSジャイロで<0.1°精度）。 |
| 加速度計 | 傾斜角度を測定して、水平アライメントエラーを修正します。 |
| サーボ回転モジュール | 信号収集を最適化するために機械的回転を正確に制御します。 |
| 組み込みコンピュータ | カルマンフィルタリングでセンサーデータを処理して、リアルタイムの方位角を出力します。 |
オプションのアップグレード:
|
パラメータ |
MF307EX |
|
北探知時間 |
3分 / 2分 （調整可能） |
|
北を探知できる傾斜角度の範囲 |
±15° |
|
北探知精度（1σ） |
0.5° |
|
ヘディングの維持 （ゼロバイアス安定性 10秒1σ） |
3°/h |
|
電源 |
9.5~36VDC（注意：電源ラインの直径 > 0.3mm2、電源ラインとアース線） |
|
動作電流 |
標準値：0.5 A、最大衝撃電流：1 A |
|
インターフェース |
TTL/RS232/RS422/RS485 オプション |
|
動作温度 |
-20℃~+50℃ |
|
保管温度 |
-40℃~+60℃ |
|
高温多湿の環境条件 |
相対湿度が95%未満 |
|
仕組み |
電源投入後、自動セルフチェックが開始され、セルフチェックが成功すると自動北探知が実行され、北探知が完了すると北探知結果が上位コンピュータに送信されます。. |
|
絶縁抵抗 |
ジャイロ北ファインダーの独立した回路間、および回路とシェル間の絶縁抵抗は、標準大気条件下で10 MΩ以上でなければなりません。 |
|
MTBF |
≥ 10000時間 |
|
MTTR |
≤30分 |
|
材質 |
ステンレス鋼+アルミニウム合金 |
|
重量 |
≤ 1.1 kg（ケーブルを除く） |
完全な機器セットには以下が含まれます:
| 製品名 | 数量 | 重量 |
|
ジャイロスコープ北ファインダー |
1 | ≤1.1kg |
| 航空プラグケーブル（1m） | 1 | ≤160g |
