製品詳細
Place of Origin: Shenzhen
ブランド名: RION
Model Number: MF3
支払及び船積みの言葉
最小注文数量: 1
価格: $5280.00 - $8380.00/Pieces
パッケージの詳細: プラスチックケース
受渡し時間: 2〜6週間
支払条件: T/T
供給の能力: 月に3000個
North seeking time: |
3 min / 2 min (adjustable) |
North seeking accuracy(1σ): |
0.5° |
Interface: |
TTL/RS232/RS422/RS485 optional |
Operating temperature: |
-20℃~+50℃ |
Storage temperature: |
-40℃~+60℃ |
MTBF: |
≥ 10000 hours |
MTTR: |
≤30min |
North seeking time: |
3 min / 2 min (adjustable) |
North seeking accuracy(1σ): |
0.5° |
Interface: |
TTL/RS232/RS422/RS485 optional |
Operating temperature: |
-20℃~+50℃ |
Storage temperature: |
-40℃~+60℃ |
MTBF: |
≥ 10000 hours |
MTTR: |
≤30min |
について 地面の回転角速度を得るために,迅速かつ自律的に真の北方向を決定するために主に使用されます. ギロスコップ,地球の回転角速度信号を解析し,ジロスコップの主軸と地球の真の北方向の間の含有角を計算するキャリアのアジムス情報を提供する.

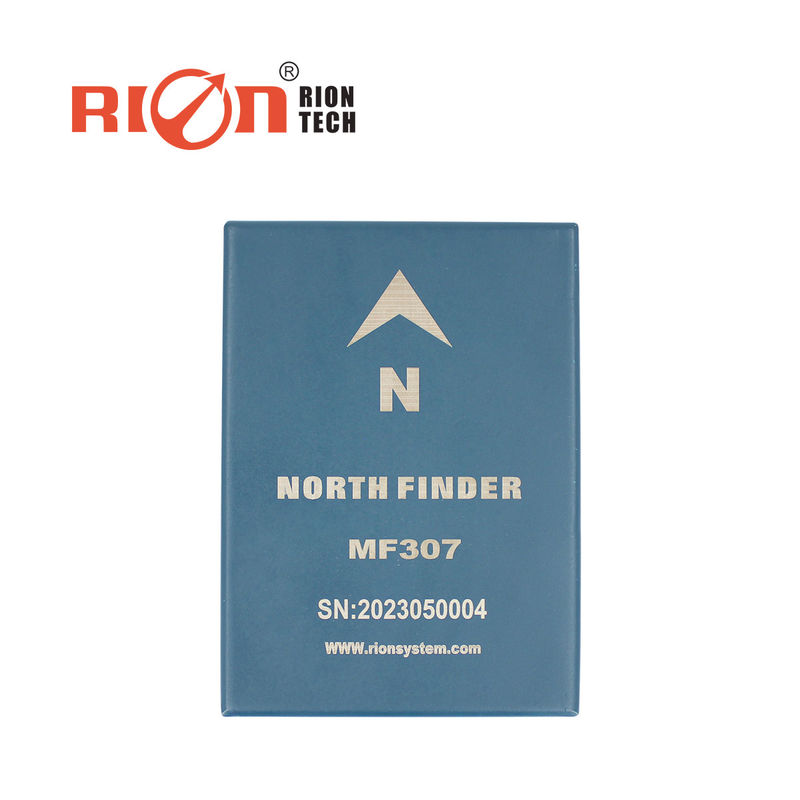

ダイロスコップ北点探知器は,電機工学的に統合された製品で, ギロスコップ,加速計,機械的な回転制御装置,組み込みコンピュータ
|
パラメータ |
MF307EX |
|
北は時間を探している |
3分 /2分 (調節可能) |
|
北が見られる傾き角の範囲 |
±15° |
|
北は精度を求めている(1σ) |
0.5° |
|
コースを維持する (偏差の安定性はゼロ) 10s 1σ) |
3°/h |
|
電源 |
9.5~36VDC (注意:電源配線直径 > 0.3m)m2電力線と接地線) |
|
稼働電流 |
典型的な値: 0.5A 最大衝撃電流: 1A |
|
インターフェース |
TTL/RS232/RS422/RS485 選択可能 |
|
動作温度 |
-20°C~+50°C |
|
保存温度 |
-40°C~+60°C |
|
熱くて湿った環境 |
比較的湿度 95%未満 |
|
方法 |
自動自動チェックは電源を入れると開始され,自動自動自動チェックが成功した後,自動北向き探査が実行されます.北の検索が完了した後,上部コンピュータに送られます.. |
|
断熱抵抗 |
サイロノースフィッターの独立回路と回路とシェル間の隔離抵抗は,標準的な大気条件下では10 MΩ未満でなければならない. |
|
MTBF |
≥10000時間 |
|
MTTR |
≤30分 |
|
材料 |
ステンレス鋼+アルミニウム合金 |
|
体重 |
≤ 1.1 kg (ケーブルを除く) |
RS232 / TTL配線定義 (7コア配線定義)
| 線色関数 | PIN1 | PIN2 | PIN3 | PIN4 | PIN5 | PIN6 | PIN7 |
| DC9.5~36V | GND | RXD | TXD | 信号地 | NC | NC |
RS485配線定義 (7コア配線定義)
| 線色関数 | PIN1 | PIN2 | PIN3 | PIN4 | PIN5 | PIN6 | PIN7 |
| DC9.5~36V | GND | D+ | D- | 信号地 | NC | NC |
RS422配線定義 (9コア配線定義)
| 線色関数 | PIN1 | PIN2 | PIN3 | PIN4 | PIN5 | PIN6 | PIN7 | PIN8 | PIN9 | ||||
| DC9.5~36V | GND | RXD+ | RXD- | TXD+ | TXDは | 信号地 | NC | NC | |||||
