製品詳細
起源の場所: 広東,中国
ブランド名: RION
証明: CE
モデル番号: HCA526T-WL
支払及び船積みの言葉
最小注文数量: 1
価格: $450.00/Pieces
パッケージの詳細: カートン
受渡し時間: サンプルのための7日
支払条件: T/T パイパール
供給の能力: 3000枚/月
使用: |
傾きセンサー |
決議: |
0.001° |
軸: |
双軸 |
サイズ: |
90*50*33mm |
衝撃に耐える: |
衝撃抵抗性>20000g |
防振: |
110gms、10~1000Hz |
精度: |
±0.05° |
電源: |
DC9-36V |
ソフトウェアの互換性: |
Windows、iOS、アンドロイド |
出力信号: |
RS232/RS485/RS422/TTL/CAN/MODBUS |
データ送信距離: |
100mまで |
頻度: |
200のHz |
操作温度: |
-10°C - +50°C |
使用: |
傾きセンサー |
決議: |
0.001° |
軸: |
双軸 |
サイズ: |
90*50*33mm |
衝撃に耐える: |
衝撃抵抗性>20000g |
防振: |
110gms、10~1000Hz |
精度: |
±0.05° |
電源: |
DC9-36V |
ソフトウェアの互換性: |
Windows、iOS、アンドロイド |
出力信号: |
RS232/RS485/RS422/TTL/CAN/MODBUS |
データ送信距離: |
100mまで |
頻度: |
200のHz |
操作温度: |
-10°C - +50°C |

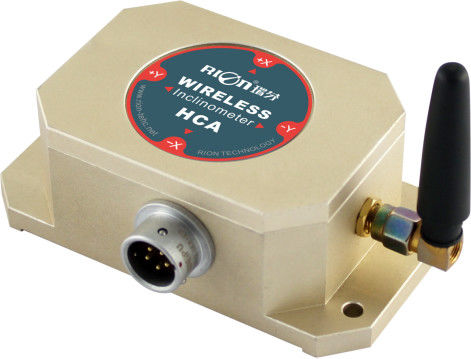

防水式エアプラグコネクタ 無線インクリノメーター HCA526T-WL
▶特徴
★ 単軸/二軸傾き計
★ 測定範囲:±1~±90° 選択可能
★ 幅広く電圧入力: 9~36V
★広範囲の作業温度: -40~+85°C
★解像度:0.001°
★ 防水式エアプラグ接続器
★ IP67 保護クラス
★高抗振動性能 >2000g
★小サイズ:90×50×34mm (カスタマイズ)
▶適用する
★ エンジニアリング車両のレベルアップ
★ 橋と大型監視
★レーザー装置の位置付け
★ 医療機器の角度制御
★ 鉄道の軌跡と軌跡の水平化
★ 精密な機械ツールのレベル制御
★ 地質学機器の傾き監視
★ 地下掘削装置の姿勢ナビゲーション
★ 方向性衛星通信アンテナの高さの測定
▶ 製品 の 記述
HCA526T-WLは,RIONが産業用フィールド制御分野向けに発売したワイヤレストランスミッション双軸傾斜センサーである.製品は2つの部分に分かれています.ワイヤレスインダクション探査機とワイヤレスデータ受信両方の部分は独立した受信アンテナを持っています.無線ISMフルバンド作業周波数が採用されています.ISM バンド通信規格に準拠し,周波数点については適用する必要がないキャリア周波数は400~480MHZです 通信距離は 200mにも達しますGFSK モジュレーションモードは高効率の前方エラー修正チャネルコーディング技術を採用加速測定構造はアルミ合金殻と完全な防水構造を採用し,長期間の監視アプリケーションのために屋外で働けるこの製品はワイヤレスインクリノメーターとワイヤレスデータ受信機に分かれています.受信機は受信アンテナと航空コネクタで構成されています.受信機は,無線モジュールが受信した加速測定値をRS232/RS485インターフェースで出力する.ユーザは,電源を供給し,デジタル信号を収集し,遠隔対象の加速と振動の変化情報をリアルタイムで測定し分析するだけです.傾き計は,高い精度を持つ16ビットA/D差異変換器を内蔵しています, 5次元のフィルタリングアルゴリズムを通じて,水平平面に対するセンサー出力の傾斜とピッチアングルを測定できる.出力はRS485,RS232,RS422 と TTL はオプション高精度なデジタル温度センサのおかげでセンサーの温度変動は,内蔵温度センサーの変化に応じて修正され,低温環境や高温環境における製品の高い繰り返しが保証される.標準的な出力応答周波数は 18 Hz に達します.より高い応答周波数が求められている場合,私たちはユーザーに応じてそれをカスタマイズすることができます.製品は本当に産業製品です.信頼性と安定性様々な厳しい産業制御環境に適用するのに適しています.
| HCA516/526T | 条件 | パラメータ | ユニット | |||
| 測定範囲 | ±10 | ±30 | ±60 | ±90 | ° | |
| 測定軸 | XY | XY | XY | XY | ||
| 決議 | 0.001 | 0.001 | 0.001 | 0.001 | ° | |
| 測定精度 | 0.005 | 0.01 | 0.02 | 0.05 | ° | |
| 長期安定性 | 0.01 | 0.02 | 0.05 | 0.08 | ° | |
| ゼロ温度係数 | -40°Cから85°C | ±0002 | ±0002 | ±0002 | ±0002 | °/°C |
| 感度温度係数サイエンティスト | -40°Cから85°C | ≤50 | ≤50 | ≤50 | ≤100 | ppm/°C |
| タイムリーパワー | 0.5 | 0.5 | 0.5 | 0.5 | S | |
| 応答時間 | 0.02 | 0.02 | 0.02 | 0.02 | s | |
| 応答頻度 | 5Hz,15Hz,35Hz,50Hz 試聴する | |||||
| 出力信号 | RS232/RS485/RS422/TTL/CAN/MODBUS | |||||
| EMC | EN61000とGBT17626に従って | |||||
| MTBF | ≥50000時間/時間 | |||||
| 断熱抵抗 | ≥100MΩ | |||||
| 衝撃に耐える | 100g@11ms,3 軸方向 (半シナウイド) | |||||
| 振動防止 | 10gms,10 ‰1000Hz | |||||
| 保護グレード | IP67 | |||||
| ケーブル | 標準1メートルの長さ,耐磨性,高温,遮断ケーブル 4 * 0.4mm2航空用コネクタ | |||||
| 体重 | 190g (ケーブルなし) | |||||
▶ メカニカルパラメータ
○コネクタ: 1m 直線 (カスタマイズ可能)
○ 保護 レベル:IP67
○ 殻材料: アルミ合金 シールド 酸化
○ 設置: 3 つ の M4 スクロール
