製品詳細
起源の場所: 広東,中国
ブランド名: RION
証明: CE, ISO
モデル番号: AKG392-485
支払及び船積みの言葉
最小注文数量: 1
価格: $235.00/Pieces
パッケージの詳細: 各々の内部箱の1pcs振動センサー、50pcs/ctn
受渡し時間: サンプルのための7日
支払条件: T/T、ペイパル
供給の能力: 3000 PCS/MONTH
名前: |
振動センサー |
出力: |
RS485 |
電源オン/オフの繰り返し性: |
< 2mg |
非線形性: |
<0> |
帯域幅（3DB）: |
500Hz |
共鳴頻度: |
5.5kHz |
名前: |
振動センサー |
出力: |
RS485 |
電源オン/オフの繰り返し性: |
< 2mg |
非線形性: |
<0> |
帯域幅（3DB）: |
500Hz |
共鳴頻度: |
5.5kHz |
▶ 主な特徴
★ 3軸 (X, Y, Z)
★ 出力信号: RS232; RS485; TTL
★ 電源電圧: 9~36V
★ 耐衝撃性: 2000G
★ 動作温度: -40℃ ~ +85℃
★ 保管温度: -40℃ ~ +85℃
★ サイズ: 長さ34.3×幅34.3×高さ38.5mm
★ 優れた偏差安定性、良好な環境性能 (衝撃、振動、温度)
▶ 応用
★ 医療機器
★ 橋梁
★ 自動車
★ ロードローラー
★ 衝突記録、疲労監視および予測
★ 風力発電
★ 大型機械、エンジン
★ 低周波振動および自動監視
★ 交通システム監視、路盤分析および高速鉄道の障害検出
▶ 導入

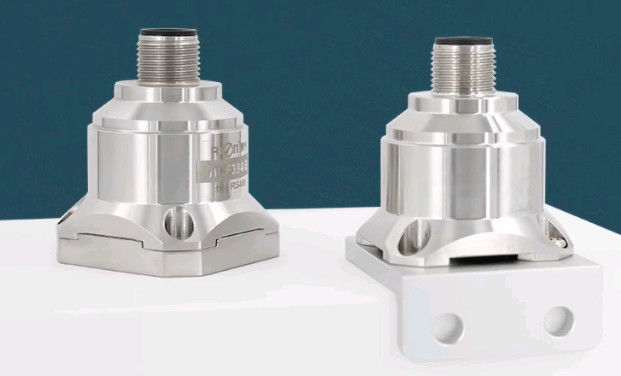

AKG392 3軸振動センサーは、自社開発・製造された製品です。, 振動試験や衝撃試験など、幅広い分野で応用されています。本製品は、RS232/485/TTLのオプションを備えたデジタルインターフェース出力を採用しています。異なるアドレスコードを設定でき、複数の振動センサーを直列に長距離設置できるため、多点測定やデータ分析に便利です。内部FFT処理により、対象物の振動周波数や速度、振幅を直接出力でき、ユーザーはデータ分析を容易に行えます。
ユーザー は、対象物の実際の周波数に応じてサンプリング周波数を変更し、周波数測定精度を向上させることができます。 AKG392は、マイクロマシン加工されたシリコンチップ、信号調整用の低消費電力ASIC、補償値を格納するマイクロプロセッサ、および温度センサーで構成される単結晶シリコン容量センサーです。本製品は、低消費電力、キャリブレーション、堅牢な構造、安定した出力を備えています。新しい電子構成により、リセットおよび過電圧保護用のソリッドステート電源が提供されます。全スケール範囲における長期安定性とスケールファクターの偏差は、通常0.1%未満です。このシリーズの製品は、堅牢な構造、低消費電力、優れた偏差安定性の特徴を備えており、安定した出力信頼性を保証します。
▶ 仕様
| AKG392 | パラメータ | 単位 | |||||
| 範囲 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| バイアス校正 | <1 | <1 | <1 | <1 | <1 | <1 | mg |
| 測定軸 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 軸 |
| 電源オン/オフ繰り返し性 | <2 | <2 | <2 | <2 | <2 | <2 | mg(最大) |
| バイアスの温度係数 | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/℃(代表値) |
| 分解能/しきい値 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg(最大) |
| 非線形性 | <0.5 | <0.8 | <1 | <1 | <1 | <1 | % FS(最大) |
| 帯域幅 (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| クロス軸感度 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 横振動感度比 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| ノイズ密度 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 共振周波数 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 出力レート | 5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz | ||||||
| 出力インターフェース | RS232/RS485/TTL | ||||||
| プロトコル | RION 68プロトコルおよびMODBUS RTUプロトコル | ||||||
| 入力(VDD_VSS) | 9~36 VDC | ||||||
| 動作電流消費 | <60mA @ 12 VDC | ||||||
| コネクタ | 業界標準M12コネクタ | ||||||
| 重量 | 製品正味重量: 82g, マグネットベース: 48g, L字型アダプタープレート 20g | ||||||
| サイズ |
製品サイズ: 34.3*34.3*38.5mm マグネット吸着ベースサイズ: 34.23*34.23*6mm L字型アダプタープレートサイズ: 36*44*15mm |
||||||
▶ 接続
|
ねじ色 機能色 機能 |
黒 | 白 | 青 | 茶 |
| GND |
RS232(RXD)/ RS485(D+) |
RS232(TXD)/ RS485(D-) |
Vcc 9～36V |
▶ 通信プロトコル
本製品には、68プロトコルとMODBUS RTUの2つのプロトコルが含まれています。プロトコルのデフォルト設定パラメータは以下の通りです。
| プロトコル | RION 68 プロトコル | MODBUS-RTU |
| アドレスコード | 0 | 1 |
| ブロードキャストアドレス | 255 | 0 |
| シリアルポートボーレート | 9600 | 9600 |
| パリティビット | パリティなし | 偶数パリティ |
| シリアルポートスタートビット | 1ビット | 1ビット |
| シリアルポートデータ長 | 8ビット | 8ビット |
| シリアルポートストップビット | 1ビット | 1ビット |
| 出力モード | 質問応答 | 質問応答 |
| データ形式 | データ形式 | データ形式 |
| データチェック方法 | チェックサム | CRC16 |
