製品詳細
起源の場所: 広東,中国
ブランド名: Rion
証明: CE, FCC,ROHS , ISO
モデル番号: HDA437T-CANbus
支払及び船積みの言葉
最小注文数量: 1
価格: $128/Pieces
パッケージの詳細: 箱
受渡し時間: 5〜7日
支払条件: T/T、Paypal
供給の能力: 5000/month
測定の範囲: |
ロール ± 180°,傾き ± 90°,アジムート ± 180° (電源停止時の初期値は0°) |
電源: |
9~36v |
動的正確さ: |
0.1deg |
決議: |
0.01deg |
静的な正確さ: |
0.05deg |
加速範囲: |
±8g |
ジャイロコンパスの範囲: |
±250°/s |
出力信号: |
CAN2.0A/CAN2.0B |
測定の範囲: |
ロール ± 180°,傾き ± 90°,アジムート ± 180° (電源停止時の初期値は0°) |
電源: |
9~36v |
動的正確さ: |
0.1deg |
決議: |
0.01deg |
静的な正確さ: |
0.05deg |
加速範囲: |
±8g |
ジャイロコンパスの範囲: |
±250°/s |
出力信号: |
CAN2.0A/CAN2.0B |

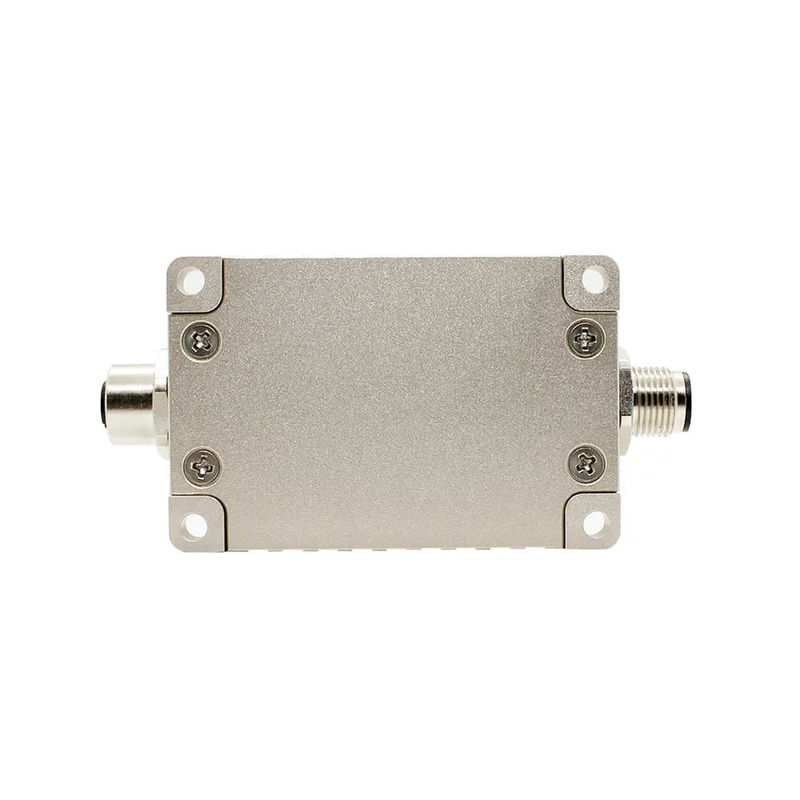

HDA437T 反衝撃動力傾斜計 高精度 CANbus 傾斜センサー 中国 メーカー
▶ 主要 な 特徴
★範囲 (ロール角度 ± 180°,ピッチ角度 ± 90°,アジミュート角度 ± 180°)
★ ダイナミック精度: ± 0.1°
★ DC 9~36V 幅幅の電圧入力
★広範囲温度操作 -40~+ 85 °C
★解像度0.01°
★ CAN2.0A/CAN2.0B出力 オプション
★高抗振動性能> 2000g
★ IP67/IP67 保護レベル オプション
▶製品使用
★高振動衝撃粉砕装置
★ 衛星アンテナ 星探査
★ 地下掘削装置の姿勢ナビゲーション
★鉄道機関車の監視
★ 地質学機器の傾き監視
★ 石油掘削設備
★ 船舶の航海姿勢測定
★ シールドパイプジャッキングアプリケーション
★ 衛星通信 車両の姿勢検知
★ 各種機械の傾き測定
▶ 製品 の 記述
HDA436T/HDA437T RION Technologyによって発売された新しい世代のデジタルMEMS動的傾斜センサー.動くキャリアの姿勢パラメータ (ロール,ピッチ,アジミュート) を測定することができます.動きや振動下で傾き角を測定するのに適しています.
HDA436Tには高精度加速とジロセンサーが組み込まれ,カーマンフィルターアルゴリズムを統合し,移動または振動中のキャリアのリアルタイム運動データを測定することができます.この製品は2つの CAN (CAN2) を搭載しています..0A / CAN2.0B) モードで,高度にスケーラブルです.
▶ 仕様
| HDA436T/HDA437T-C2/C3 |
条件 | インデックス | |
| 測定範囲 |
ロール ± 180°,傾斜 ± 90°,アジムス ± 180° (電源停止時の初期値は0°) |
||
| 測定軸 | X軸/Y軸/Z軸 | ||
| 決議 | 0.01° | ||
| 静的精度 | @25°C | ±0.05° | |
| ダイナミック精度 | @25°C | ±0.1° | |
|
ジロ
|
範囲 | - | ±250°/s |
| 偏差安定性ゼロ (平均10秒) | - | 8.5°/h | |
| バイアス不安定性ゼロ (アラン) | - | 4.5°/h | |
| 角度ランダム歩行係数 (アラン) | - | 0.25°/sqrt ((h) | |
|
加速
|
範囲 | - | ±8g |
| バイアス安定性 (平均10s) | - | 00.02mg | |
| バイアス不安定性 (アラン) | - | 0.005mg | |
| 速度 ランダム歩行係数 (アラン) | - | 0.005m/s/sqrt ((h) | |
| ゼロポイント温度係数 | -40°Cから85°C | ±0.01°/°C | |
| 感度温度係数 | -40°Cから85°C | ≤100ppm/°C | |
| 起動時間 | 1S | ||
| 応答時間 | 0.01S | ||
| 出力信号 | CAN2.0A/CAN2.0B | ||
| 電磁互換性 | EN61000とGBT17626に従って | ||
| MTBF | ≥98000時間/時間 | ||
| 断熱抵抗 | ≥100 メゴム | ||
| 衝撃耐性 | 100g @ 11ms,3軸方向 (半シヌソイド) | ||
| 振動防止 | 10gms,10 ‰1000Hz | ||
| 防水レベル |
標準設定:IP67 選択可能な配置:IP68またはIP68 防腐ケーブル付き |
||
| ケーブル | 配線なしの標準,オプションの2m M12航空プラグとPVC無遮断ケーブル | ||
| 体重 | シングルコネクタ ≤165g / ダブルコネクタ ≤180g (ケーブルなし) | ||
