製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, ISO
モデル番号: AKG392-232
支払及び船積みの言葉
最小注文数量: 1
価格: $255.00/Pieces
パッケージの詳細: 各々の内部箱の1pcs振動センサー、50pcs/ctn
受渡し時間: サンプルのための7日
支払条件: T/T、ペイパル
供給の能力: 3000 PCS/MONTH
名前: |
振動センサー |
出力: |
RS485 |
電源オン/オフの繰り返し性: |
< 2mg |
非線形性: |
<0> |
帯域幅（3DB）: |
500Hz |
共鳴頻度: |
5.5kHz |
名前: |
振動センサー |
出力: |
RS485 |
電源オン/オフの繰り返し性: |
< 2mg |
非線形性: |
<0> |
帯域幅（3DB）: |
500Hz |
共鳴頻度: |
5.5kHz |
▶主要な特徴
★ 3つの軸 (X,Y,Z)
★出力信号:RS232,RS485,TTL
★電源電圧: 9~36V
★ 衝撃抵抗: 2000G
★ 作業温度: -40°C ~ +85°C
★ 保存温度: -40°C ~ +85°C
★サイズ:L34.3×W34.3×H38.5mm
★ 優れた偏差安定性,環境性能 (衝撃,振動,温度)
▶適用する
★ 医療機器
★ ブリッジ
★ 自動車
★ 道路ローラー
★ 事故記録,疲労監視と予測
★ 風力発電
★ 大型機械,エンジン
★低周波振動と自動監視
★ 交通システムの監視,道路路面分析,高速鉄道の故障検出
▶ 紹介

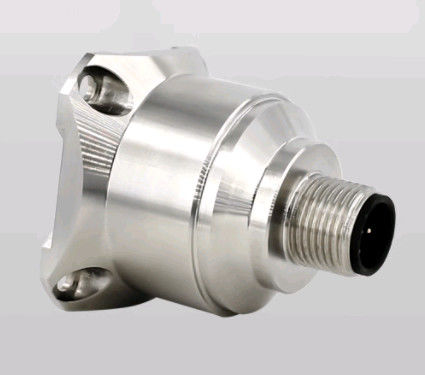

AKG392 三軸振動センサーは,独立した開発と生産された製品です,振動試験や衝撃試験などの多くの分野をカバーする幅広いアプリケーションに適用されます.この製品は,RS232/485/TTLのオプションを持つデジタルインターフェース出力を採用します.異なるアドレスコードを設定できます複数振動センサー長距離に連続で設置できるので 多点測定とデータ分析に便利です内部FFT処理は,直接オブジェクトの振動周波数と速度と出力することができます幅データを分析するのに便利です
ユーザー 周波数測定の精度を向上させるために,標本の実際の周波数に応じて採取頻度を変更することができる. AKG392は,マイクロマシンで処理されるシリコンチップ,信号調整のための低電力ASICからなる,単結晶シリコン容量センサーです.補償値を保存するマイクロプロセッサこの製品は,低電力消費,校正,堅牢な構造,安定した出力を持っています.新しい電子コンフィギュレーションは,リセットと超電圧からの保護のために固体状態の電力を提供します長期安定性とスケールファクターの偏差は,通常0.1%未満です.このシリーズの製品は,頑丈な構造の特徴を持っています.低電力消費安定した出力信頼性を保証する優れた偏差安定性.
仕様
| AKG392 | パラメータ | ユニット | |||||
| 範囲 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| バイアス校正 | <1 | <1 | <1 | <1 | <1 | <1 | 塩分 |
| 測定軸 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 軸 |
| 電源オン/オフの繰り返し性 | <2 | <2 | <2 | <2 | <2 | <2 | mg (最大) |
| 偏差温度係数 | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (典型) |
| 解像度/しきい値 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (最大) |
| 非線形性 | <0.5 | <0.8 | <1 | <1 | <1 | <1 | % FS (最大) |
| 帯域幅 (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 横軸感度 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 横振動感度比 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| レゾナンス周波数 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 生産率 | 5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz | ||||||
| 出力インターフェース | RS232/RS485/TTL | ||||||
| 議定書 | RION 68 プロトコルとMODBUS RTU プロトコル | ||||||
| 信頼性 | MIL-HDBK-217 グレード2 | ||||||
| 衝撃耐性 | 100g@11ms,3軸方向 (半シナウイド) | ||||||
| 回復 時間 | <1ms(1000g, 1/2 sin 1ms,i軸への影響) | ||||||
| 振動 | 20g rms,20~2000Hz (ランダムなノイズ,o,p,iは各軸に30分間作用する) | ||||||
| 入力 (VDD_VSS) | 9~36 VDC | ||||||
| 稼働電流消費量 | < 60mA @ 12 VDC | ||||||
| コネクタ | 業界標準のM12コネクタ | ||||||
| 体重 | 製品純重量: 82g,磁気ベース: 48g,L型アダプタープレート: 20g | ||||||
| サイズ |
製品サイズ: 34.3*34.3*38.5mm 磁気吸着ベースサイズ:34.23*34.23*6mm L型アダプタープレートサイズ:36*44*15mm |
||||||
▶ 振動 パラメータ インデックス
製品の振動周波数,速度,移動はデータ分析から得られ,周波数は現在の物体振動周波数の主要周波数である.振動速度は最大振動速さ振動の最大振幅値である. 振動の不規則性のために,データは参照のみに使用される.
| インデックス | 価値 | ユニット |
| 加速 | 2,4,8,10,20,40 | g |
| スピード | 振動速度 | m/s |
| 幅 | 振動幅値 | m |
| 頻度 | 0~500 | Hz |
| 周波数解像度 | 4 | Hz |
