製品詳細
起源の場所: 広東省、中国
ブランド名: RION
証明: CE, ISO
モデル番号: AKM394-20
支払及び船積みの言葉
最小注文数量: 1
価格: $235.00/Pieces
パッケージの詳細: 各々の内部箱の1pcs振動センサー、50pcs/ctn
受渡し時間: サンプルのための7日
支払条件: T/T、ペイパル
供給の能力: 3000 PCS/MONTH
名前: |
センサーを検出する影響 |
出力: |
RS232 RS485 TTL 0~5V 4~20mA |
電源: |
DC 9~36V |
偏差の口径測定: |
<1mg> |
ノイズ密度: |
21μg/√Hz |
共鳴周波数: |
2.4kHz |
帯域幅（3DB）: |
500Hz |
軸: |
三つ |
名前: |
センサーを検出する影響 |
出力: |
RS232 RS485 TTL 0~5V 4~20mA |
電源: |
DC 9~36V |
偏差の口径測定: |
<1mg> |
ノイズ密度: |
21μg/√Hz |
共鳴周波数: |
2.4kHz |
帯域幅（3DB）: |
500Hz |
軸: |
三つ |

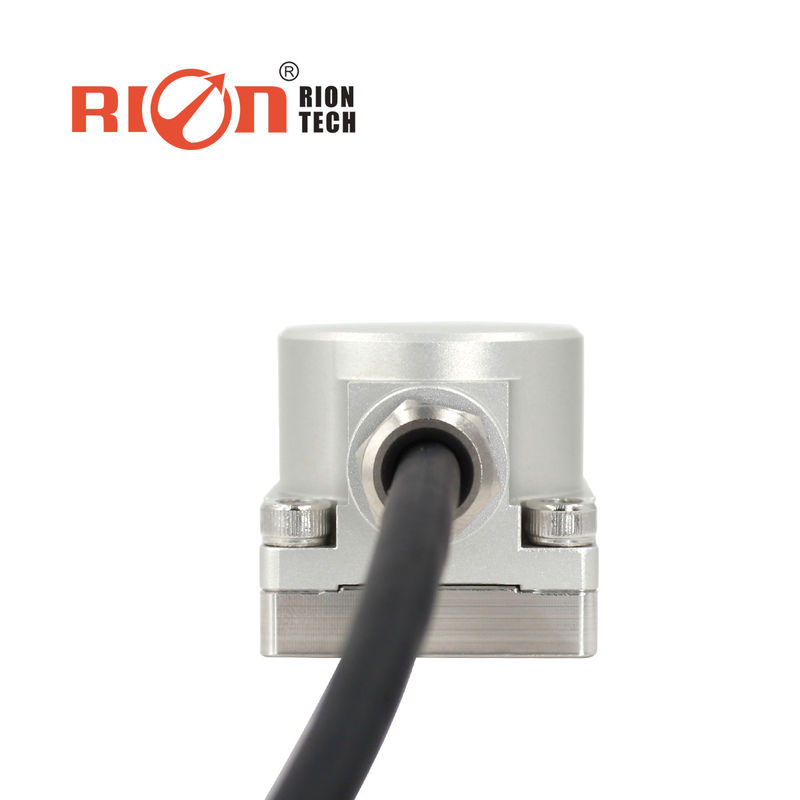

AKM394 衝撃検査振動センサー、磁気振動
▶製品の特徴
▶製品アプリケーション
AKM392 3軸振動センサーは、独立して開発された広く使用されている製品です。 振動試験、衝撃試験などの分野に適用できます。製品はデジタルインターフェース出力を採用しており、RS232/485/TTLはオプションで、異なるアドレスコードを設定できます。複数のセンサーを長距離で直列に接続できるため、マルチポイント測定とデータ分析に便利です。AKM392は、マイクロ加工されたシリコンチップ、信号調整用の低電力ASIC、補償値を格納するためのマイクロプロセッサ、および温度センサーで構成される単結晶シリコン容量センサーです。この製品は、低消費電力、堅牢な構造、およびキャリブレーション後の安定した出力を備えています。新しい電子構成は、リセット用のソリッドステート電源を提供し、過電流に対する保護を提供します。スケールファクターの長期安定性と偏差は、通常、全スケール範囲で0.1％未満です。この製品は、堅牢な構造、低消費電力、および優れた偏差安定性の特徴を備えており、安定した出力信頼性を保証します。
仕様
| AKM392 | パラメータ | 単位 | |||||
| 測定範囲 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 偏差校正 | <1 | <1 | <1 | <1 | <1 | <1 | mg |
| 測定軸 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 軸 |
| 電源オン/オフ繰り返し性 | <2 | <2 | <2 | <2 | <2 | <2 | Mg（最大） |
| 偏差の温度係数 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | %/℃（標準） |
| 分解能/しきい値（@ 1Hz） | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | Mg（最大） |
| 非線形性 | <0.5 | <0.8 | <1 | <1 | <1 | <1 | % FS（最大） |
| 帯域幅（3DB） | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| クロス軸感度 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 横振動感度比 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| ノイズ密度 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 共振周波数 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 68プロトコルの自動出力レート | 5Hz、10Hz、25Hz、50Hz、100Hz、200Hz、500Hz、1000Hz | ||||||
| MODBUS自動出力レート | 10Hz、25Hz、50Hz | ||||||
| 出力インターフェース | RS232/RS485/TTL | ||||||
| 通信プロトコル | Reifen 68プロトコルおよびMODBUS RTUプロトコル | ||||||
| 入力（VDD _ VSS） | 9-36 VDC | ||||||
| 動作電流消費量 | <60mA @ 12 VDC | ||||||
| 保護 | IP67 | ||||||
| 材質 | 航空宇宙用アルミニウム | ||||||
| 重量 | 製品正味重量：≤116g、磁気ベース：≤50g | ||||||
| サイズ |
製品サイズ：長さ36×幅32×高さ24mm 磁気吸着ベースプレートのサイズ：長さ36×幅32×高さ7mm |
||||||
サイズ
電気接続
|
色 機能 |
赤 | 黒 | 白 | 緑 |
|
DC9〜36V 電源の正極 |
GND 電源の負極 |
RS232（RXD） またはRS485（D +） |
RS232（TXD） またはRS485（D-） |
製品測定方向
